中央处理器（CPU），是计算机的主要设备之一，是计算机中的核心配件。在计算机体系结构中，CPU是对计算机的所有硬件资源（如存储器、输入输出单元）进行控制调配、执行通用运算的核心硬件单元。计算机系统中所有软件层的操作，最终都将通过指令集映射为对CPU的操作。

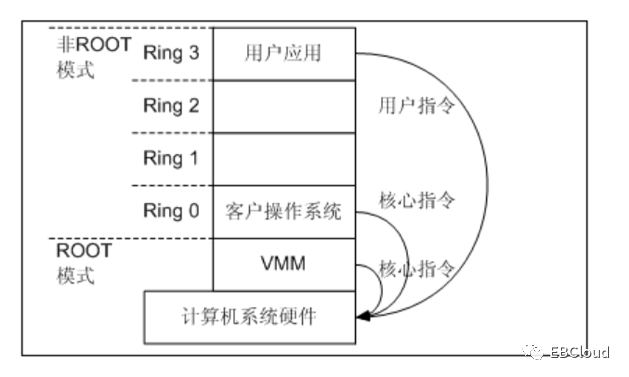

CPU虚拟化的发展促进服务器虚拟化的发展，作为云计算主要技术之一的服务器虚拟化，对云计算的发展也起到至关重要的作用。服务器虚拟化是将物理资源进行逻辑抽象化，使CPU、内存、I/O设备等变成虚拟化的“资源池”。在虚拟化技术中，虚拟化层通常被称为虚拟机监控器（Virtual Machine Monitor, VMM），也叫做Hypervisor。虚拟化的结构如下图所示：
实际的物理CPU通过虚拟化的技术，被抽象为虚拟的CPU，但是虚拟CPU的工作还是要落实在实际的物理CPU之上。从微观的角度来说，一个CPU在某一时刻也只能运行一个虚拟CPU的指令。CPU虚拟化又分为完全虚拟化、半虚拟化和硬件辅助虚拟化。
P1
完全虚拟化
完全虚拟化是给客户机提供一个完整的虚拟平台，包括处理器、内存和网络等，支持任何理论上可在真实物理平台上运行的操作系统，为虚拟机的配置提供了最大程度的灵活性，这是完全虚拟化无可比拟的优势。
完全虚拟化：虚拟机并不知道自己运行在虚拟的环境中，使用起来和真实的物理机上没有什么区别，这种虚拟环境就需要中间的软件来做支持，软件模拟出所有的物理硬件资源供虚拟客户机来使用。软件模拟的CPU Ring 0-3需要在调用物理CPU时候，转换成对应的物理CPU Ring 0-3指令。

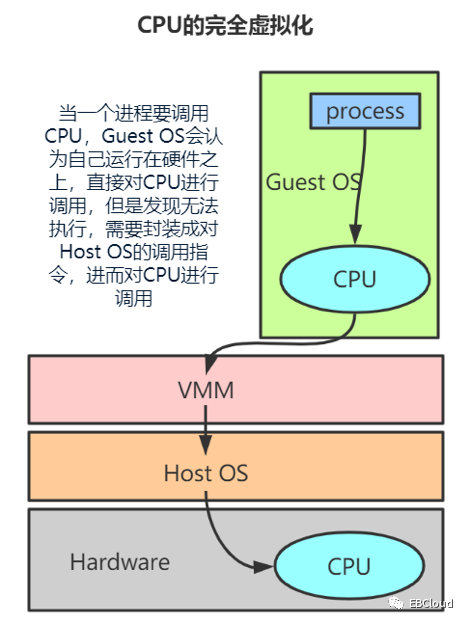

说白了，完全虚拟化，其实就是“骗”虚拟机。虚拟化软件模拟假的CPU，内存，网络，硬盘给虚拟机，在虚拟机自己看来，自己是一个完全体，自己感觉很良好，但是实际的工作步骤如下：
P2
半虚拟化

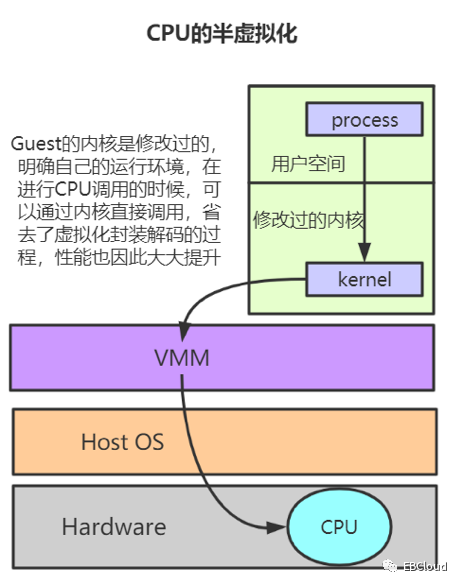

由于完全虚拟化的性能损失是很严重的，为了取得更高的性能，就需要让虚拟机内核加载特殊的驱动，修改客户虚拟机的操作系统，使虚拟机明确自己运行在虚拟的环境中。半虚拟化就是通过这种方式，让虚拟机内核从代码层面重新定位自己的身份，明确自己运行在非Ring 0状态。半虚拟化对CPU调用可以直接向VMM申请，可以与VMM很好地协同工作。
例如Xen这种半虚拟化技术，客户机操作系统都是有一个专门的定制内核版本，和x86、MIPS、ARM这些内核版本等。这样一来，客户机就不会有捕获异常、翻译、模拟的过程了，性能损耗非常低，这就是Xen这种半虚拟化架构的优势。这也是为什么Xen的半虚拟化支持Linux内核，而不支持Windows内核的原因（微软不让改代码啊）。
P3
硬件辅助虚拟化
图片来源于网络

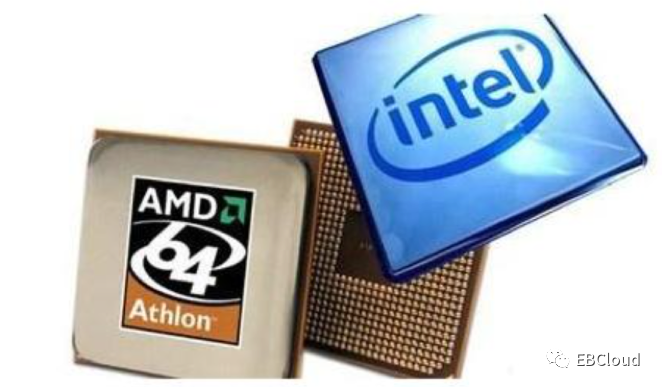

针对完全虚拟化的效率极慢的问题，虚拟化软件想，“我能不能不当传话筒，还是要让虚拟机内核正视自己的身份，‘骗’你是内核，你还真喘上了！你不是物理机，你是虚拟机！”但是权限等级的问题就成了一个大问题，于是Intel的VT-x和AMD的AMD-V这两种技术就从硬件层面帮上了忙，它们和各自生产的CPU绑定，Intel CPU只能使用Intel VT-x，AMD CPU只能使用AMD-V。其核心思想都是通过引入新的指令和运行模式，使VMM和Guest OS分别运行在不同模式（ROOT模式和非ROOT模式）下，且Guest OS运行在Ring 0下。
Intel VT-x

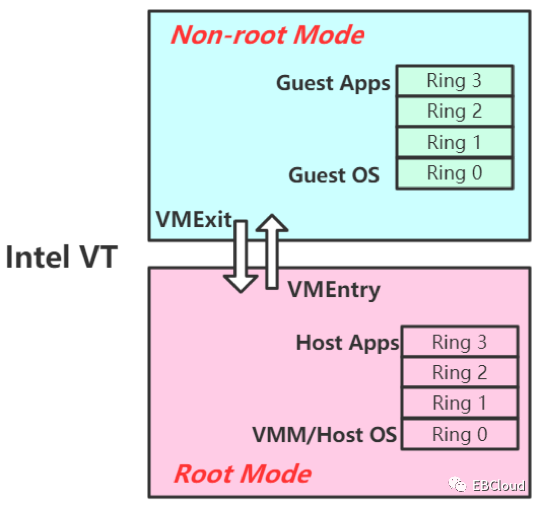

Intel VT-x技术解决了早期x86架构在虚拟化方面存在的缺陷，可使未经修改的Guest OS运行在Ring 0，同时减少VMM对Guest OS的干预。通常情况下，Guest OS的指令可以直接下达到计算机系统硬件执行，而不需要经过VMM。当Guest OS执行到特殊指令的时候，系统会切换到VMM，让VMM来处理特殊指令，其技术简要构造如下图所示：
图片来源于网络
VT-x提供了2个运行环境：根（Root）环境和非根（Non-root）环境。根环境专门为VMM准备，非根环境作为一个受限环境用来运行多个虚拟机。
如上图所示，根操作模式与非根操作模式都有相应的Ring 0至Ring 3。VMM运行在根模式的Ring 0层，Guest的内核以及Guest的应用程序分别运行在非根模式的Ring 0层和Ring 3层。运行环境之间相互转化，从根环境到非根环境叫VM Entry；从非根环境到根环境叫VM Exit。VT-x定义了VM Entry操作，使CPU由根模式切换到非根模式，运行客户机操作系统指令。若在非根模式执行了敏感指令或发生了中断等，会执行VM Exit操作，切换回根模式运行VMM。
（敏感指令=特权指令+部分非特权指令，也就是说特权指令一定是敏感指令）
敏感指令的主要类型有：
-
有关对I/O设备使用的指令，如启动I/O设备指令、测试I/O设备工作状态和控制I/O设备动作的指令等。
-
有关访问程序状态的指令，如对程序状态字（PSW）的指令等。
-
存储特殊寄存器指令，如存取、中断寄存器/时钟寄存器等指令。
-
其他的特权指令。
AMD-V
AMD-V和Intel VT-x提供的特征大多功能类似，但名称不一样，尽管两者具有很多的相似性，但是在实现上对于VMM而言，是不兼容的。AMD-V的技术在传统的AMD x86-64的基础上引进了“guest”的操作模式。“guest”操作模式就是使CPU进入客户机操作系统运行时所处的模式。
-
首先，“guest”操作模式为客户机操作系统创建出一个不同于VMM的运行环境；
-
其次，“guest”操作模式不需要改变客户机操作系统已有的4个特权级机制，也就是说在“guest”操作模式下，客户机的操作系统内核依然是运行在Ring 0的状态下，用户程序依然运行在Ring 3的状态下，物理主机上的操作系统和VMM所在的操作模式依然和传统的x86是一样的，且称之为“host”操作模式；
-
最后，VMM通过执行VMRUN的指令，使CPU进入到“guest”操作模式，并且执行客户机操作系统中的程序。如果“guest”操作模式在客户机操作系统中运行的时候，遇到敏感的指令或者事件，就会执行虚机退出（VM-EXIT）的动作，使CPU调整到“host”模式进而执行VMM的指令。
“guest”模式的意义在于其让客户机操作系统处于完全不同的运行环境，而不需要改变客操作系统的代码。“guest”模式的设立在系统中建立了一个比 Ring 0更强的特权控制，即客户机操作系统的Ring 0特权必须让位于VMM的Ring 0特权。客户机操作系统上运行的那些特权指令，即便是在Ring 0上也变的可以被VMM截取的了。此外，VMM 还可以通过虚拟机控制块（Virtual Machine Control Block,VMCB）中的各种截取控制字段选择性的对指令和事情进行截取，或设置有条件的截取，所有的敏感的特权或非特权指令都在其控制之中。
▽
CPU虚拟化经历了多次技术变革，最终悟出了它的人生真谛“要时刻明确自己的所处的环境，找准自己的定位，认识到自己的不足之后，痛定思痛，才能使自己更加完美。”
