统一监控平台之应用性能监控设计概述

前言

preface

此前，统一监控平台集成了多种监控工具，如zabbix、nagios以及prometheus等，集成告警的方式也是多样化的，可以发现网络、操作系统、中间件、数据库、应用端口、应用进程、日志、url页面以及容器环境下的各种问题，并通过告警的形式及时反馈给相应的责任人。如今，随着企业中微服务应用数量的增加，服务与服务链路之间的调用关系也变得错综复杂，我们在日常的监控运维工作中也会碰到各种难题，我们的目标不再局限于应用层面仅对端口、日志以及进程的状态监控，而是找到应用本身的性能问题，于是我们进一步集成了Skywalking工具。

Skywalking工具介绍

Skywalking是一个国产的开源框架，2015年由吴晟个人开源，2017年加入Apache孵化器，国人开源的产品，主要开发人员来自于华为，2019年4月17日Apache董事会批准SkyWalking成为顶级项目，支持Java、.Net、NodeJs等探针，数据存储支持Mysql、Elasticsearch等，跟Pinpoint一样采用字节码注入的方式实现代码的无侵入，探针采集数据粒度粗，但性能表现优秀，且对云原生支持，目前增长势头强劲，社区活跃。

Skywalking是分布式系统的应用程序性能监视工具，专为微服务，云原生架构和基于容器（Docker，K8S，Mesos）架构而设计，它是一款优秀的APM（Application Performance Management）工具，包括了分布式追踪，性能指标分析和服务依赖分析等。

Skywalking整体结构（引自官网）

Skywalking Agent：使用Javaagent做字节码植入，无侵入式的收集，并通过HTTP或者gRPC方式发送数据到Skywalking Collector。

Skywalking Collector ：链路数据收集器，对agent传过来的数据进行整合分析处理并落入相关的数据存储中。其中Collector Receiver 是Skywalking在6.x提出的新的概念，负责从被监控的系统中接受指标数据。用户完全可以参照OpenTracing规范来上传自定义的监控数据。Skywalking官方提供了service-mesh、istio、zipkin的相关能力。

Storage：Skywalking的存储，时间更迭，支持以ElasticSearch、Mysql、TiDB、H2、作为存储介质进行数据存储。

集成设计方案

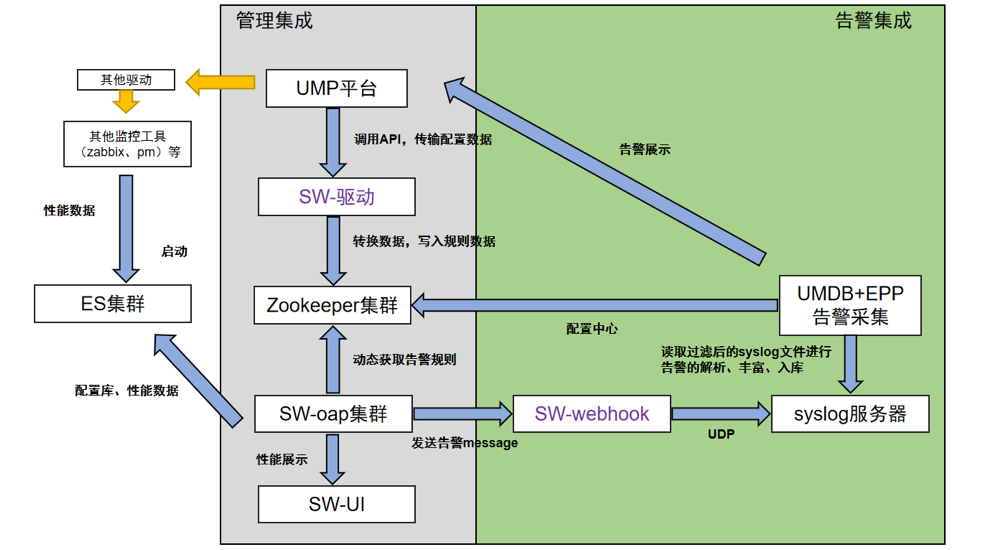

监控平台集成Skywalking整体设计

将Skywalking集成到统一监控平台，完善应用性能监控，主要考虑以下几个问题。

告警规则配置发下管理

规则特性

SkyWalking告警是由一组规则驱动，这些规则定义在config/alarm-settings.yml文件中，规则的配置主要为以下几点：

规则名称：在告警信息中显示的唯一名称，必须以_rule结尾。
metrics-name：度量名称，也是OAL脚本中的度量名。默认配置中可以用于告警的度量有：服务，实例，端点，服务关系，实例关系，端点关系。它只支持long,double和int类型。
include-names：包含在此规则之内的实体名称列表。
exclude-names：排除在此规则以外的实体名称列表。
include-names-regex：提供一个正则表达式来包含实体名称。如果同时设置包含名称列表和包含名称的正则表达式，则两个规则都将生效。
exclude-names-regex：提供一个正则表达式来排除实体名称。如果同时设置排除名称列表和排除名称的正则表达式，则两个规则都将生效。
include-labels：包含在此规则之内的标签。
exclude-labels：排除在此规则以外的标签。
include-labels-regex：提供一个正则表达式来包含标签。如果同时设置包含标签列表和包含标签的正则表达式，则两个规则都将生效。
exclude-labels-regex：提供一个正则表达式来排除标签。如果同时设置排除标签列表和排除标签的正则表达式，则两个规则都将生效。
threshold：阈值。

对于多个值指标，例如percentile，阈值是一个数组。像value1 value2 value3 value4 value5这样描述。每个值可以作为度量中每个值的阈值。如果不想通过此值或某些值触发警报，则将值设置为 -。例如在percentile中，value1是P50的阈值，value2是P75的阈值，那么-，-，value3, value4, value5的意思是，没有阈值的P50和P75的percentile告警规则。

op：操作符，支持>, >=, <, <=, =。
period：多久告警规则需要被检查一下。这是一个时间窗口，与后端部署环境时间相匹配。
count：在一个周期窗口中，如果按op计算超过阈值的次数达到count，则发送告警。
only-as-condition：true或者false，指定规则是否可以发送告警，或者仅作为复合规则的条件。
silence-period：在时间N中触发报警后，在N -> N + silence-period这段时间内不告警。默认情况下，它和period一样，这意味着相同的告警（同一个度量名称拥有相同的Id）在同一个周期内只会触发一次。
message：该规则触发时，发送的通知消息。

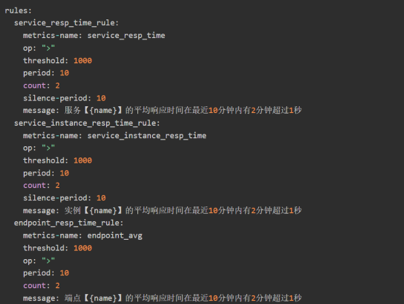

Skywalking告警规则

监控平台集成方案

从Skywalking 6.5.0开始，部分Skywalking配置项支持“动态配置”——这样修改完配置后，无需重启Skywalking。

基于统一监控平台的“四件套”基础概念，即监控指标、指标实现、策略模板以及策略规则，可以设计一套针对Skywalking完善的配置规则，通过平台计算生成配置数据，将其转换成alarm-settings.yml格式后，下发至配置中心，再开启Skywalking动态加载配置功能，实时读取配置中心下发的监控配置，这样就完成了平台对于Skywalking工具的配置驱动，实现动态下发能力。

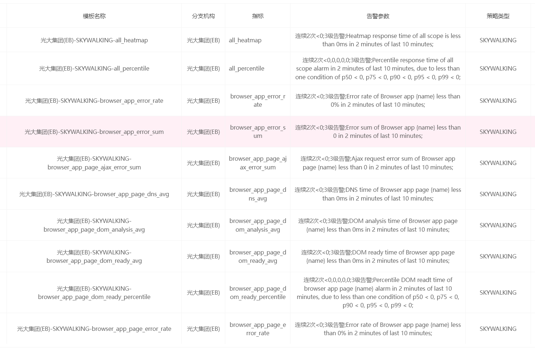

统一监控平台-Skywalking策略模板

驱动模块开发

考虑到监控平台此前不具备将配置数据直接下发至配置中心（Zookeeper）的能力，因此，需要设计开发告警规则驱动模块，它的主要功能是将统一监控平台计算生成的告警规则（Json），按照上文中Skywalking要求的配置格式（Yml）进行转换，并且下发至Zookeeper的default.alarm.default.alarm-settings，完成告警规则的驱动管理，实现统一监控平台随时可下发覆盖旧版本告警规则。

驱动模块开发的核心要点在于如何进行格式转换，经过调研发现Jaskson dataformat text符合我们的使用场景。jackson dataformat yaml已经纳入到jackson dataformat text里面了。这个是好几个不同的类似于加载yaml, xml文件等，这是一个用于Jackson标准文本格式数据格式后端的多模块总括项目，Dataformat后端用于支持JSON的格式替代品，使用通用的Jackson API。包含允许的格式且多种api风格(streaming, databinding, tree model)进行访问。

将统一监控平台接收过来的Json数据封装成Map，再利用jackson dataformat yaml将其转换成Yml格式，示例代码如下：

/**     * 将类对象转yaml字符串     * @param object 对象     * @return yaml字符串     */    public static String toYaml(Object object){        ObjectMapper mapper = new ObjectMapper(new YAMLFactory());        mapper.findAndRegisterModules();        mapper.disable(SerializationFeature.WRITE_DATES_AS_TIMESTAMPS);        mapper = new ObjectMapper(new YAMLFactory().disable(YAMLGenerator.Feature.WRITE_DOC_START_MARKER));mapper.setPropertyNamingStrategy(overidePropertyNamingStrategy.CAMEL_CASE_TO_LOWER_CASE_WITH_UNDERSCORES)        StringWriter stringWriter = new StringWriter();        try {            mapper.writeValue(stringWriter, object);            return stringWriter.toString();        } catch (IOException e) {            e.printStackTrace();        }        return null;    }

值得注意的是在配置驼峰转换类型时，CAMEL_CASE_TO_LOWER_CASE_WITH_UNDERSCORES配置与Skywalking要求的格式最为接近，为驼峰转下划线，而Skywalking配置则需要中划线，而overidePropertyNamingStrategy的原始类中无中划线配置，在实际开发过程中需要重写此类。

转换完成后将标准yml写入Zookeeper的default.alarm.default.alarm-settings中，完成下发驱动。

事件集成管理

Skywalking告警外发方式

Skywalking告警外发方式较为多样，都可以在../config/application.yml 路径下进行相关的配置，包括以下几种方式：

Skywalking自身支持的告警外发方式较为多样。

webhook：当告警触发时，被调用的服务端点列表。
gRPCHook：当告警触发时，被调用的远程gRPC方法的主机和端口。

Slack Chat Hook：当告警触发时，被调用的Slack Chat接口。

微信 Hook：当告警触发时，被调用的微信接口。

钉钉 Hook：当告警触发时，被调用的钉钉接口。

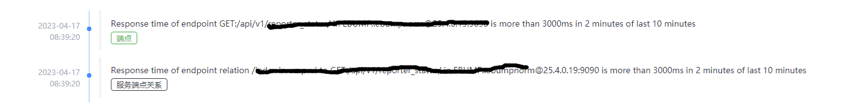

Skywalking生成的告警信息

外发选型与告警集成模块开发

统一监控平台的告警采集方式多样，支持不同编码格式（UTF8、GB2312）的Syslog解析，鉴于上文中Skywalking的告警形式，可以采用开发Webhook模块，进行自定义固定格式的Syslog拼接，并发送至监控服务器Syslog-ng服务，由统一监控平台的告警采集器（Syslog-Epp）对收集的Syglog文件进行采集，在Syslog告警的解析与生成过程中，会完成告警的信息丰富，如应用分类、设备IP以及服务名等。直到生成一条完整的告警进入统一监控平台的内存数据库（UMDB），便完成了Skywalking的告警接入统一监控平台，后续将由监控平台的通知模块通过E信渠道发送给对应责任人。

Skywalking-Webhook模块的开发示例代码如下：

#接收Skywalking告警并转发至Syslog-ng服务器。    @RequestMapping(value = \"/alarm\",method = RequestMethod.POST)    public void alarm(@RequestBody  ListalarmMessageList){        for (AlarmMessage alarmMessage : alarmMessageList) {            String sysLogStr = alarmService.transferSysLog(alarmMessage);            if(StringUtils.isNotEmpty(sysLogStr)) {                try {                    syslog.log(logLevel, sysLogStr);                    logger.info(String.format(\"send syslog(%s:%s) : %s\", host, port, sysLogStr));                } catch (Exception ex) {                    logger.error(\"send syslog failed\", ex);                }            }        }        syslog.flush();    }

Skywalking配置部署

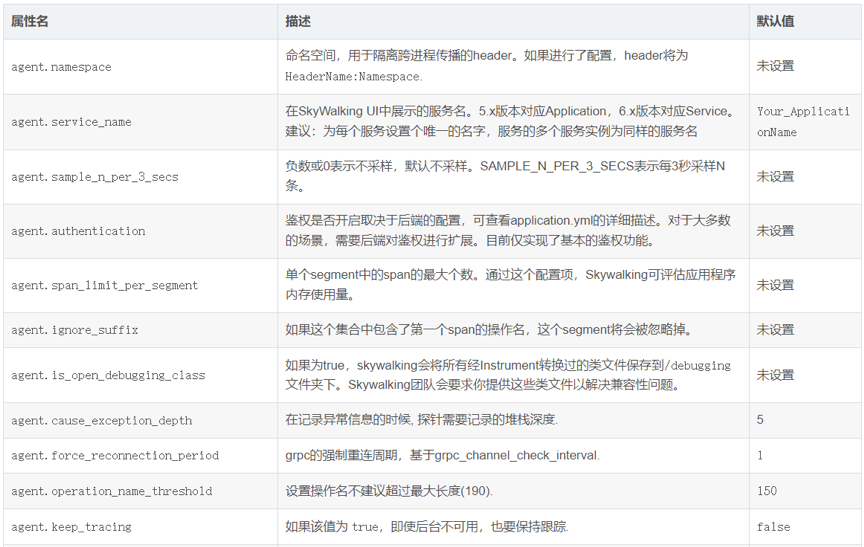

与Agent实施

Skywalking相关配置

Skywalking集群的部署配置需要注意两块配置。因统一监控平台本身具备Zookeeper集群，且动态配置alarm-settings也需要读取Zookeeper节点中的告警规则数据，所以集群启动方式选Zookeeper，配置示例如下：

cluster:  selector: ${SW_CLUSTER:zookeeper}#  standalone:  # Please check your ZooKeeper is 3.5+, However, it is also compatible with ZooKeeper 3.4.x. Replace the ZooKeeper 3.5+  # library the oap-libs folder with your ZooKeeper 3.4.x library.  zookeeper:    nameSpace: ${SW_NAMESPACE:\"\"}    hostPort: ${SW_CLUSTER_ZK_HOST_PORT:ip1:2181,ip2:2181,ip3:2181}    # Retry Policy    baseSleepTimeMs: ${SW_CLUSTER_ZK_SLEEP_TIME:1000} # initial amount of time to wait between retries    maxRetries: ${SW_CLUSTER_ZK_MAX_RETRIES:3}Skywalking的存储模式选择ES集群，相关配置如下：storage:  selector: ${SW_STORAGE:elasticsearch7}  elasticsearch7:    nameSpace: ${SW_NAMESPACE:\"skywalking-index\"}    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:IP:PORT,IP:PORT,IP:PORT}    protocol: ${SW_STORAGE_ES_HTTP_PROTOCOL:\"http\"}    trustStorePath: ${SW_STORAGE_ES_SSL_JKS_PATH:\"\"}    trustStorePass: ${SW_STORAGE_ES_SSL_JKS_PASS:\"\"}
