浅谈Activiti7工作流引擎

工作流，是指业务过程的部分或整体在计算机应用环境下的自动化。通俗的讲，就是将一整个复杂的业务流程抽象出来，使用计算机语言将其建立一个有序的模型，在此模型的基础上，将人与人之间的线下审批方式转换为线上系统的自动化审批，使信息在不同的执行者之间互相传递，达到信息共享以及增加办公效率的目的。

BPMN（Business Process Model and Notation）：业务流程模型和标记法，是一套规范。它定义了流程图的各个图形符号，以及使用这些图形符号将流程模型简单的表示出来的标准。下面介绍一些平时常用到的图形符号：

1、事件符号：下图中，绿色的符号为开始事件，红色的符号为结束时间，通常用于流程的开始与结束。

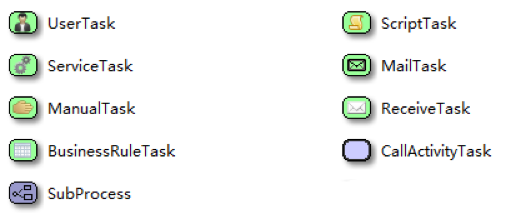

2、活动符号：下图中为符号为活动符号，常用的有用户服务（userTask）和子流程（SubProcess）。

3、网关符号：下图中为网关符号依次为

并行网关（ParallelGateway）：所有路径会同时被选择。

排他网关（ExclusiveGateway）：只有条件的计算结果为TRUE的路径会被选择，如果有多条为TRUE，则会执行第一条。

包容网关（InclusiveGateway）：包容网关可以根据条件。同时执行多条路径，也可以执行一条路径，是并行网关和排他网关的综合。一般用于不确定分支的情况。

事件网关（EventGateway）：可以捕获事件的网关。

在了解了工作流和BPMN2.0规范后，我们可以来了解一下Activiti7。

Activiti7是一个完全开源的、实现了BPMN2.0规范的工作流引擎，它专注于对各种流程任务进行控制和管理。将大量复杂的流程操作封装起来，集成为各种服务（Service），并暴露出API。在使用时，只需要根据不同业务场景下。使用相应的服务调用其API，即可实现关于流程流转的处理。如此可以让开发人员专注于复杂业务的处理，而不必关注流程流转的底层，减轻开发人员的负担，提升了开发的效率。

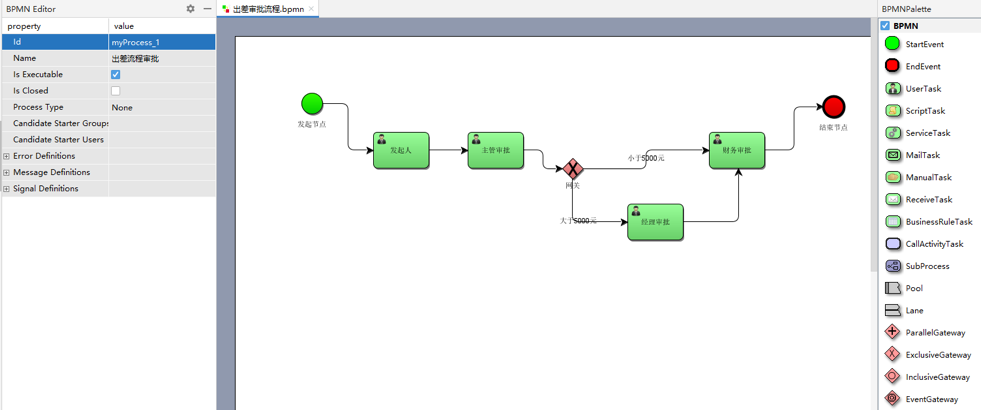

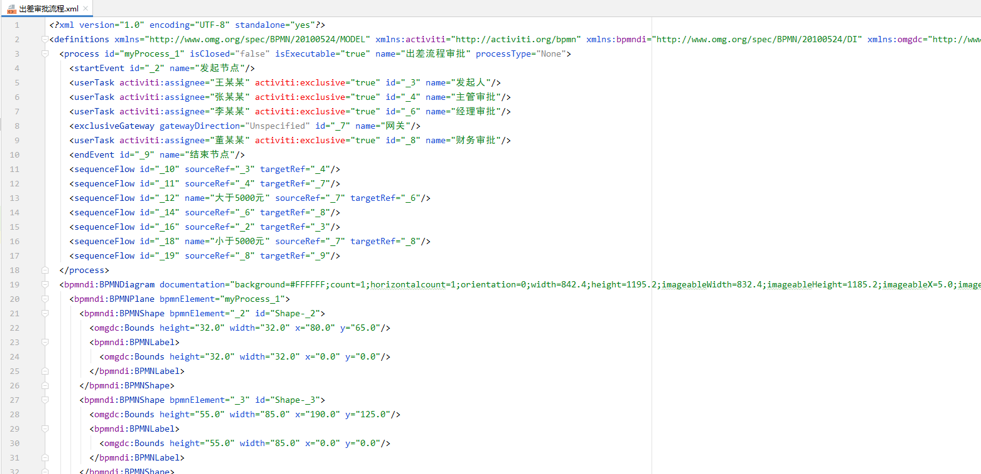

我们首先要对流程进行设计，使用IDEA或Eclipse中的插件如actiBPM等工具画出流程图,这里我们定义了一个出差申请，此流程图包含开始节点、业务节点、结束节点等，在业务节点中可以指定流程定义的key，指定任务负责人等。将流程图保存为一个.bpmn的文件（图1），而实际上这个文件就是一个符合BPMN2.0规范的XML格式的文件。我们可以复制BPMN文件，将后缀改为XML后打开看到（图2）。

图1

图2

当我们将流程设计完后，就可以将流程进行部署了，流程部署实际上就是把定义好的BPMN文件，调用Activiti7的API，加载到数据库中Activiti7相关的表中。其运行顺序是

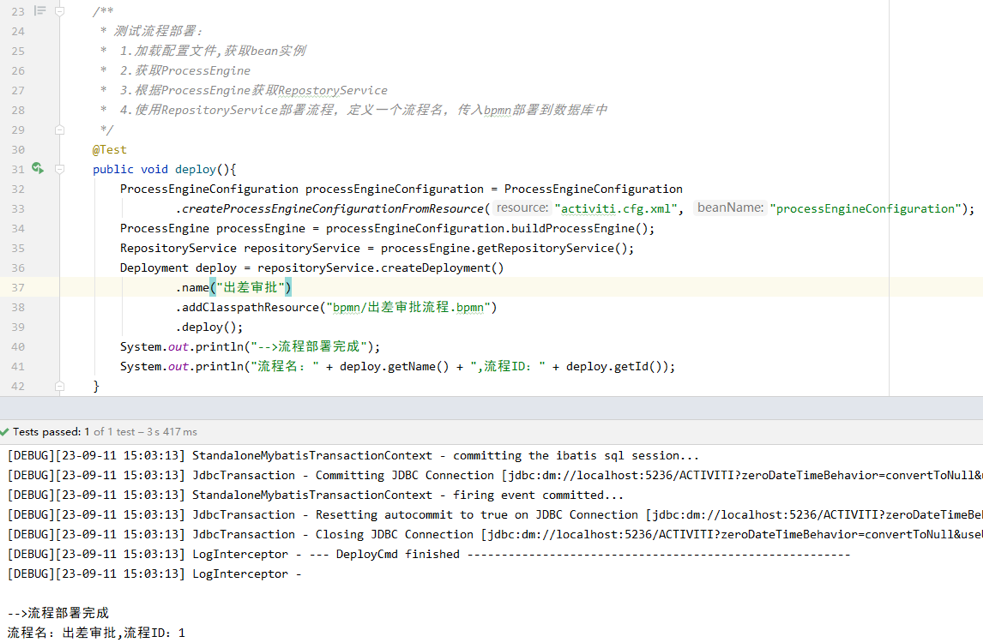

首先Activiti7会读取配置文件activiti.cfg.xml中的数据库信息，根据配置信息创建流程引擎ProcessEngine。然后通过流程引擎获取流程定义的服务。最后根据流程定义服务的API，将流程部署到Activiti中。

相关代码及运行结果如下：

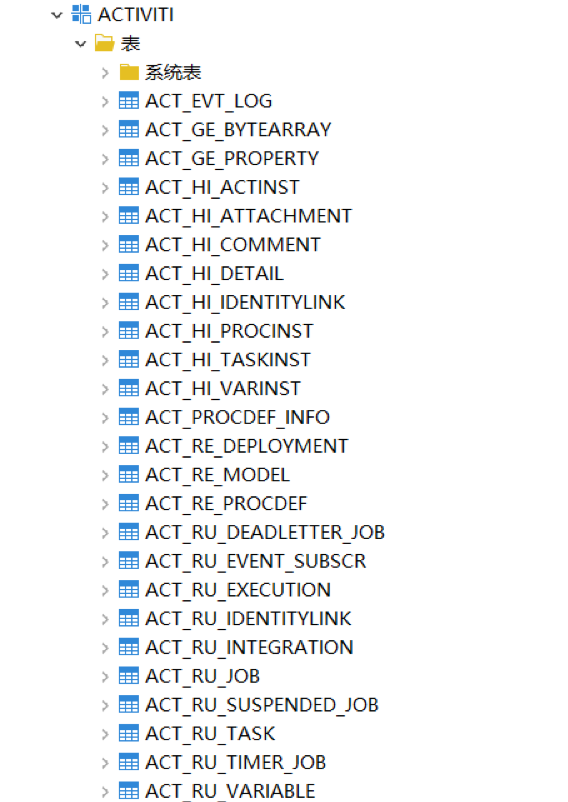

部署完成后，可以看到数据库中，Activiti7为我们自动创建了25张表。这些表就是Activiti7作为工作流引擎的基本表。后续所有的使用Activiti7的API进行的流程操作，就是在这些表中进行管理。

其中：ACT_EVT_LOG为事件日志表、ACT_GE开头的为流程通用数据表、ACT_HI开头的为历史数据表、ACT_PROCDEF_INFO为流程定义动态变更表、ACT_RE开头的为流程定义表、ACT_RU开头的为流程运行时的数据表。

在流程部署完成后，我们相当于将这个流程的bpnm文件加载到了Activiti7中，但是此时我们相当于只是加载了这个流程的模型。而我们平时见到的一条一条流程则是流程的实例。流程的流转、数据的传递也是在各个流程实例中进行的。流程定义和流程实例是一对多的关系。

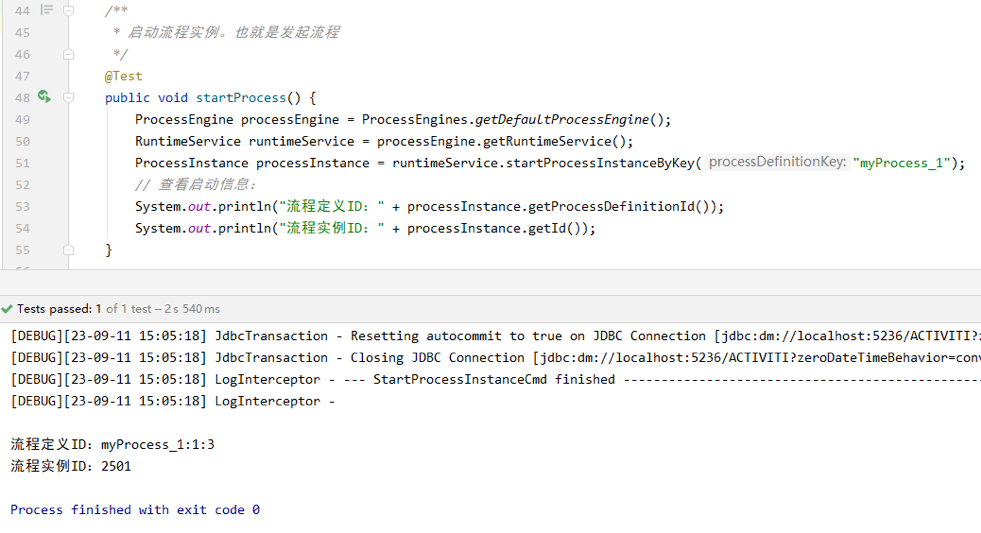

我们可以通过Activiti7的运行时服务（RuntimeService）的API启动流程实例。其操作顺序也是首先获取流程引擎ProcessEngine，然后根据流程引擎获取RuntimeService，再调用其startProcessInstanceByKey()方法。这样即可发起一条流程实例。

相关代码及运行结果如下：

在流程发起后，我们新建了一条流程实例。并且已经位于第一个节点【发起人】节点。此时我们若想让流程继续流转下去，则需要进行流程提交。使流程跳转到下一节点。

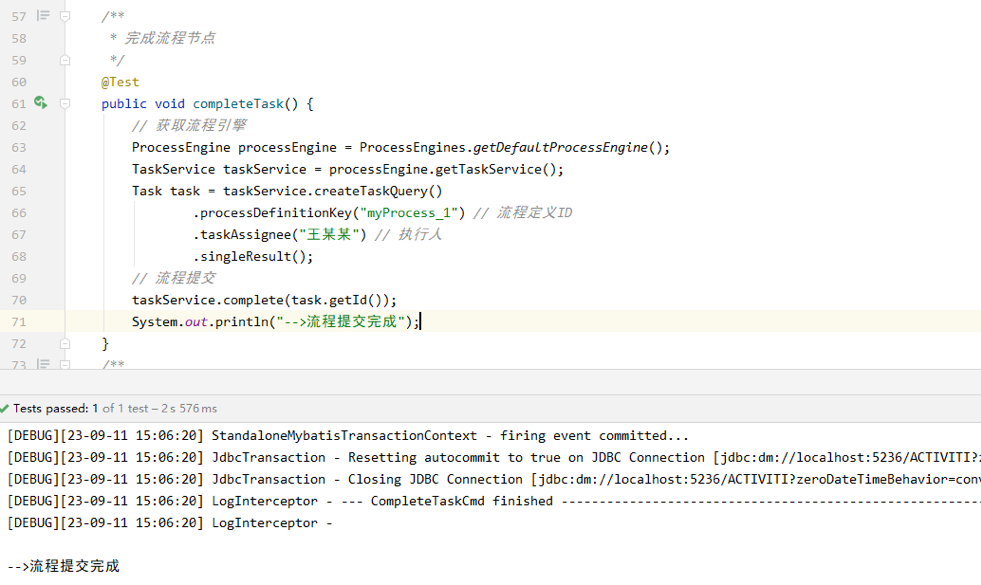

可以通过流程引擎获取任务服务（TaskService），再使用TaskService的API，根据流程定义ID和当前执行人，查询到当前任务，最后调用complete()方法进行提交。

此时流程已经从第一个节点提交到第二个节点。可以在历史表（ACT_HI_TASKINST）中查看到流程的历史跳转数据。

相关代码及运行结果如下：

在流程发起后，有时我们需要查询已经部署的流程。此时可以通过流程定义的Key查询出相应的流程定义信息。

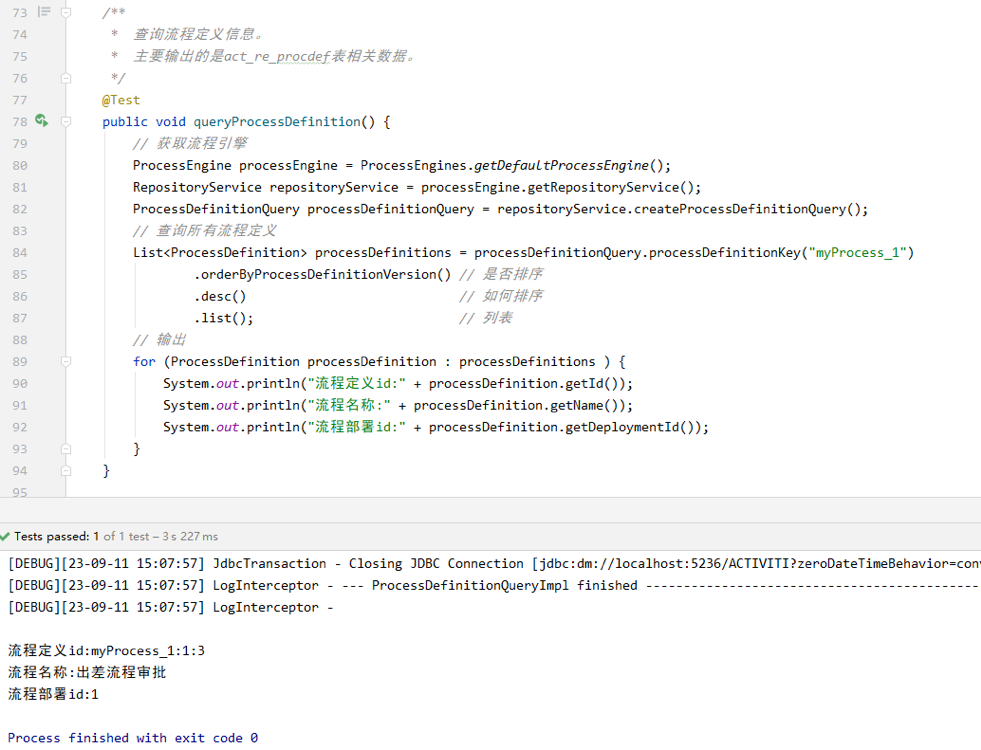

首先通过流程引擎获取流程仓库服务（RepositoryService），再使用RepositoryService的createProcessDefinitionQuery()方法，根据流程定义ID查询出所有的流程定义。

相关代码及运行结果如下：

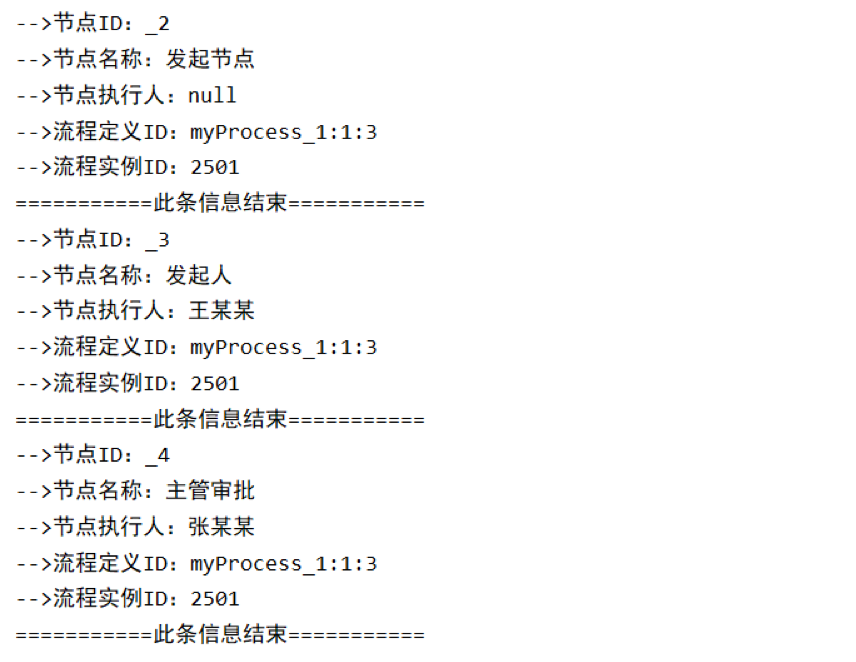

在业务上常常需要查询流程的流转过程。包括流转过的节点、该节点执行人、流程的属性等。此时我们可以根据流程的实例ID，查询此流程实例历史流转记录。

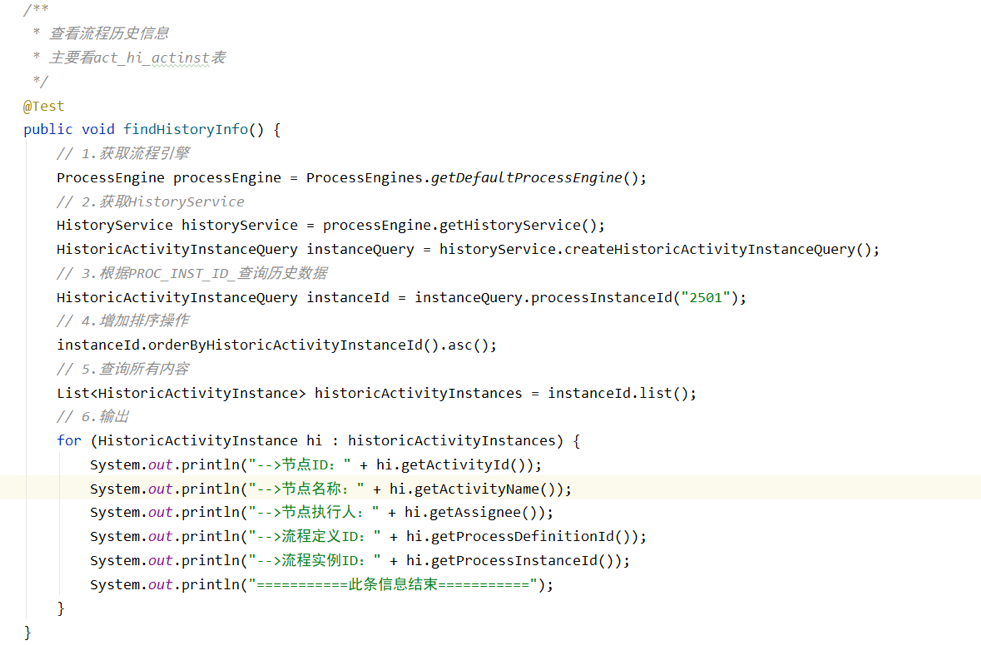

首先通过流程引擎获取流程历史管理类服务（HistoryService），再使用HistoryService的createHistoricActivityInstanceQuery()方法创建流程查询对象。操作流程查询对象，既可以根据流程实例ID查询出相应的流程流转记录。

相关代码及运行结果如下：

在进行上述操作时，我们可以看到，Activiti7工作流引擎在刚部署时会先创建25张表。后续一系列的操作。实际上都是通过集成的Service服务，操作这25张表中的数据。

我们已经分别使用过RepositoryService、RuntimeService、TaskService、HistoryService，在Activiti7中，常用的Service还有ManagerService，这个服务是引擎管理类，主要提供了对Activiti7的管理和维护工作。

通过服务类，操作25张表，控制流程的流转，就是Activiti7管理工作流最基本的逻辑了。
