光大科技有限公司智能云计算部共享云计算中心项目组，致力于为集团提供云计算数据中心的建设、运维和运营服务，作为科技的根基支撑，为信息化发展奠定良好的基础。团队拥有经验丰富的数据中心行业管理、技术专家，将不定期与大家分享原创技术文章和相关实践经验，期待与大家共同探讨和进步。
一、机房
机房在IT业普遍指的是电信、网通、移动、双线、电力以及政府或者企业等，存放服务器的，为用户以及员工提供IT服务的地方，小的几十平米，一般放置二三十个机柜，大的上万平米放置上千个机柜，甚至更多，机房里面通常放置各种服务器和小型机。
–来自《百度百科》
目前机房机柜部署方式主要有冷热通道式、冷/热通道封闭式。

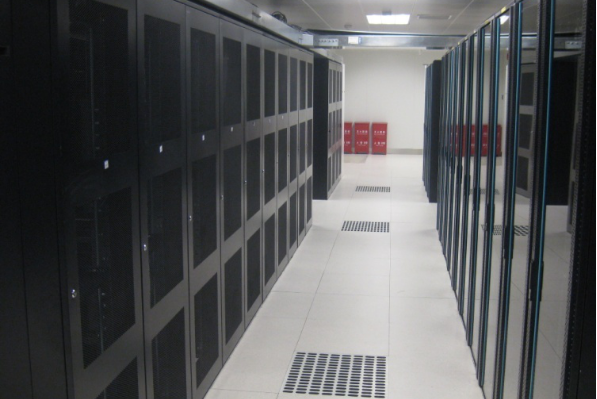

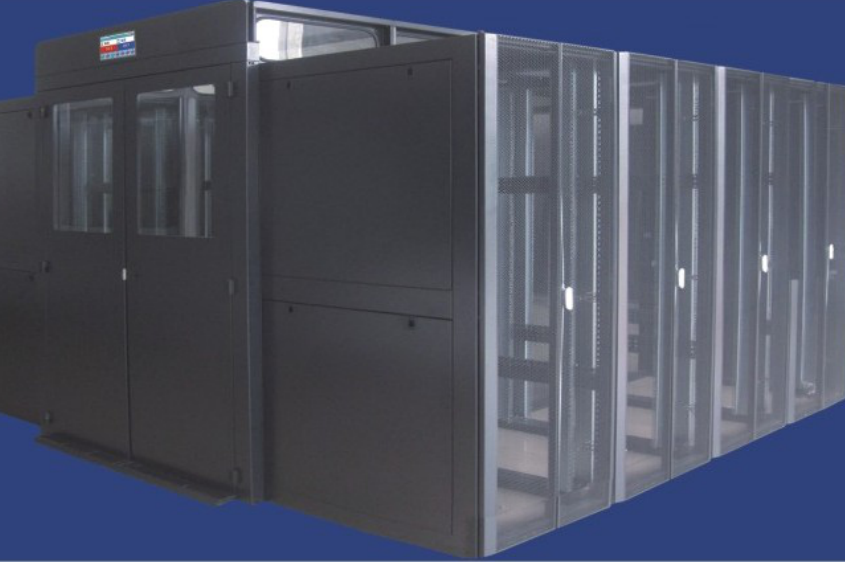

冷热通道式（左图) 和 冷通道封闭式（右图)

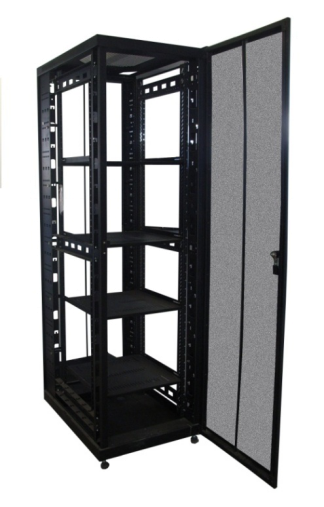

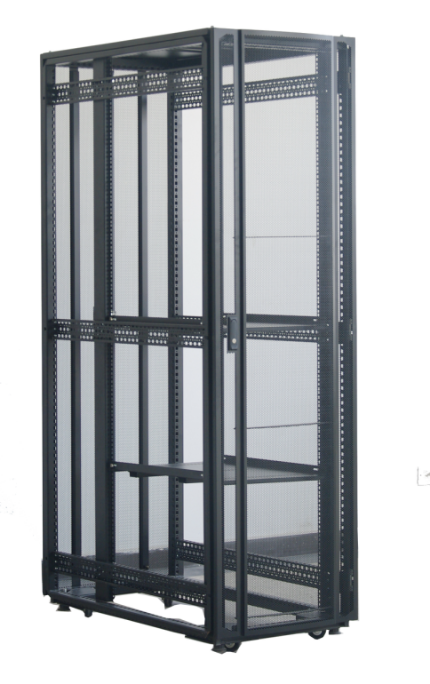

二、机柜
机柜是用于容纳电气或电子设备的独立式或自支撑的机壳。机柜一般配置门、可拆或不可拆的侧板和背板。机柜是电气设备中不可或缺的组成部分，是电气控制设备的载体。一般由冷轧钢板或合金制作而成。可以提供对存放设备的防水、防尘、防电磁干扰等防护作用。机柜一般分为服务器机柜、网络机柜、控制台机柜等。
–来自《百度百科》
三、部署原则
为确保业务系统安全运行及机房机柜空间合理使用，设备部署规划建议原则如下：
（1）按照测试、互联网、管理、核心等功能分区划分不同机柜区域，确保机房使用功能清晰。
（2）重要核心设备，其体积及耗电量较大，应独立使用机柜，且与冗余设备使用不同机柜，确保避免受到其他设备及单机柜电源等故障导致的业务风险。
（3）网络设备与计算存储设备规划不同的机柜区域，避免系统变更时相互影响。
（4）虚拟化服务器区域与非虚拟化硬件设备放置在不同的机柜区域，确保方便管理。
（5）计算资源及存储资源分散于不同的机柜区域，确保机柜使用功能清晰。
（6）部分存储设备为整柜采购，具备特殊电源需求，因此单独使用整机柜放置，不能与其他设备共用。
（7）部分设备由于依赖专用线缆进行互联，因此需要放置在相近机柜，确保网络通信的低延迟及可靠性。
（8）依据不同功能规划的区域，均需要预留空间，确保系统的可扩展性。
（9）机架部署的服务器总数，需考虑服务器的容积、功率、热值等物理学主要参数，还须考虑到机架的供电系统、制冷、载重等主要参，每一个设备间预留1U便于热管散热，预留网络交换机部位，考虑PDU位置。不超电的前提条件下，一个服务器机柜总计设备U数，一般不超过26U。
四、部署方法
所有数据中心设计和建设的最终目的，都是获得机架容量，从而部署IT设备并提供服务，应在满足供电、制冷、空间和承重要求的基础上，最大化利用每个机架的U位。
标准机柜为42U，网络核心设备一般为12U，防火墙设备一般为2U、4U、8U，接入交换机为1U，服务器设备一般为2U、4U，刀片设备一般为12U，集中式存储从8U到42U不等。
我们需要考虑
? 设备的U数
? PDU的电源插口数量
? 本机柜能够承载的最大电量
? 本区域机柜的散热情况
? 单机柜能够承载的最大重量
? 同机柜的设备与设备之间预留1-2U的空间方便散热
? 网络机柜的设备与设备之间考虑连接线缆的汇聚
在做总体规划时，对机柜和U位应做充分且合理的预留，小编建议预留的依据为已立项的设备类型和数量。
五、上架加电
根据业务需求确定好上架方案，包括需要上架加电的设备数量、机柜位置、U位等，按照服务请求流程提出申请。机房管理人员根据时间窗口安排进行变更。
我们需要确认
? 设备是否需要托盘
? 电源线型号规格，欧标还是国标
设备上架和固定
机房的空气流动方向为冷风区到热风区，即机柜的前门到后门，因此设备上架时应保持设备的散热风扇与机柜的排风区一致。
电源线插接和固定

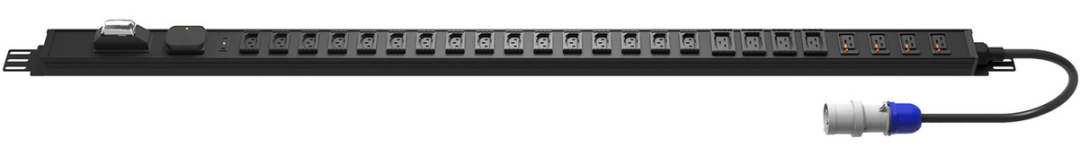

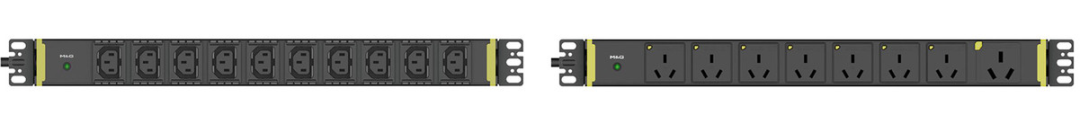

电源线先插设备端，再插PDU端。双电源模块或四电源模块设备分别接在AB路PDU插口，通常AB路为不同的颜色的PDU。电源模块和PDU插口自带卡扣的，务必将电源线用卡扣卡死，并做轻微拉拽测试，若无卡扣的，则一定要插实。
电源线和光纤线等线缆使用扎带进行捆绑，要求松紧适中，避免过松或过紧。
我们需要注意
运行业务的机柜，上下架和加电操作一定要小心谨慎，避免误碰其他设备和线缆。
六、运行巡检
机房应定期巡视，及时排除故障和隐患，保证设备的正常、稳定运行。发生重大故障和突发事故，要迅速上报，并按照事件流程及时进行处置。
我们怎么做
“听”：设备有无异常振动或异响。
“嗅”：检查有无异常气味。
“看”：检查设备电源模块及风扇工作情况，查看PDU指示灯。
七、展望
IT设备上架加电后进入资源生命期，后续还需要进行维保、升级、变更、下线、盘点、报废等全生命周期管理。先进的资产管理系统可实现智能上架位置推荐、全自动盘点、2D/3D可视化操作等功能，将数据中心资产运维管理推向规范化、智能化、精细化。
文章内图片均来源于网络
参考资料：
《银行数据中心基础设施建设与运维管理》 机械工业出版社
《数据中心运维白皮书》CDCC
《数据中心建设与管理指南》电子工业出版社
《云计算数据中心规划与设计》人民邮电出版社
