小白也能听懂的Modbus协议讲解【二】Modbus TCP

六：Modbus TCP讲解

1）报文格式

RTU报文格式：从站地址+功能码+数据+CRC校验
TCP报文格式：MBAP报文头+功能码+数据
MBAP报文头（共占7个字节）
- 事务处理标识符：报文的ID（0x00, 0x00）
- 协议标识符：协议的ID（0x00 0x00）
- 长度：后面有多少个字节
- 单元标识符：从站地址（根据服务器决定，占1个字节）
网上的说法：ModebusTCP就是在ModbusRTU基础上，前面加上5个0和1个6（000006），后面把校验去掉

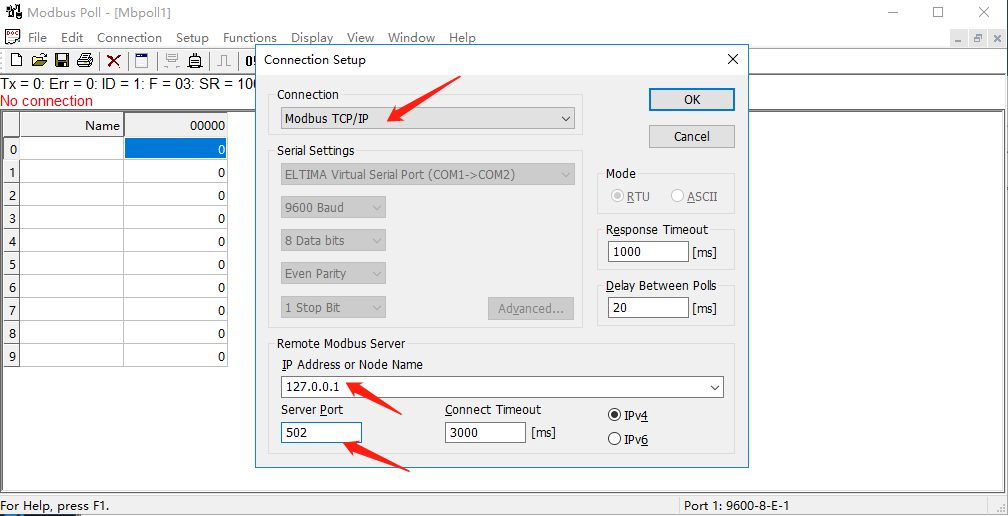

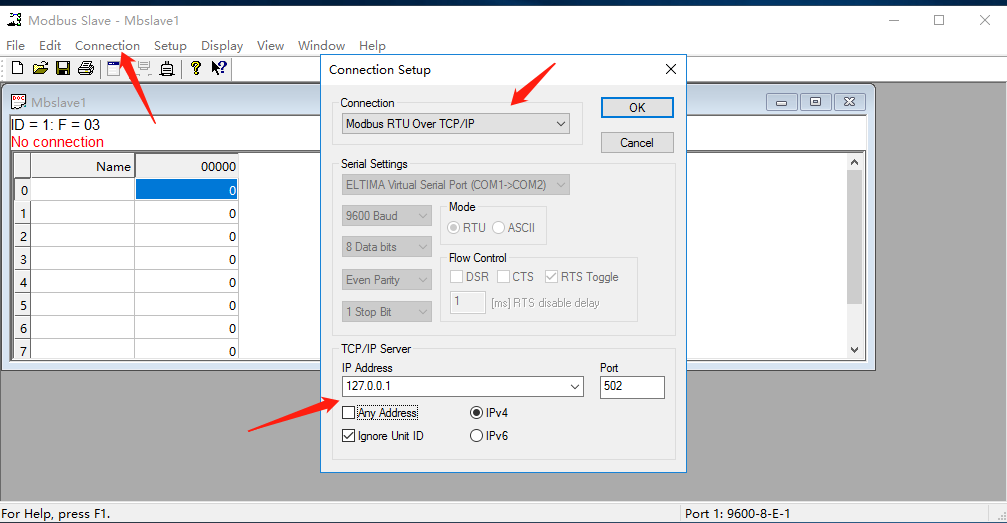

快速连接，并设置IP和端口，端口默认用502

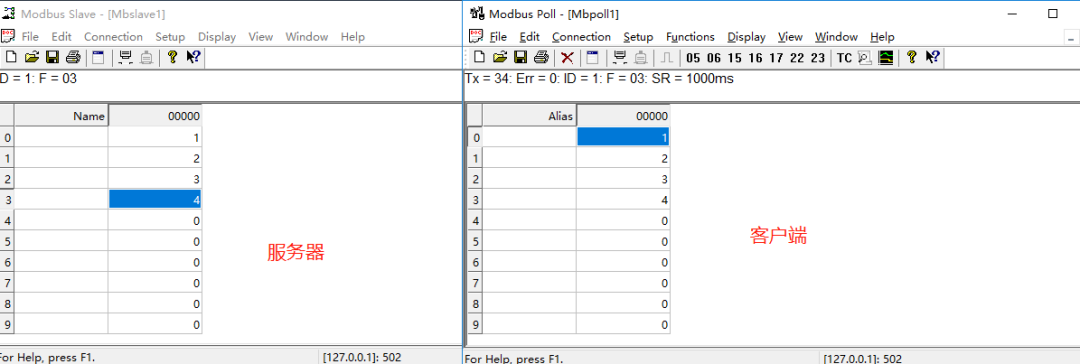

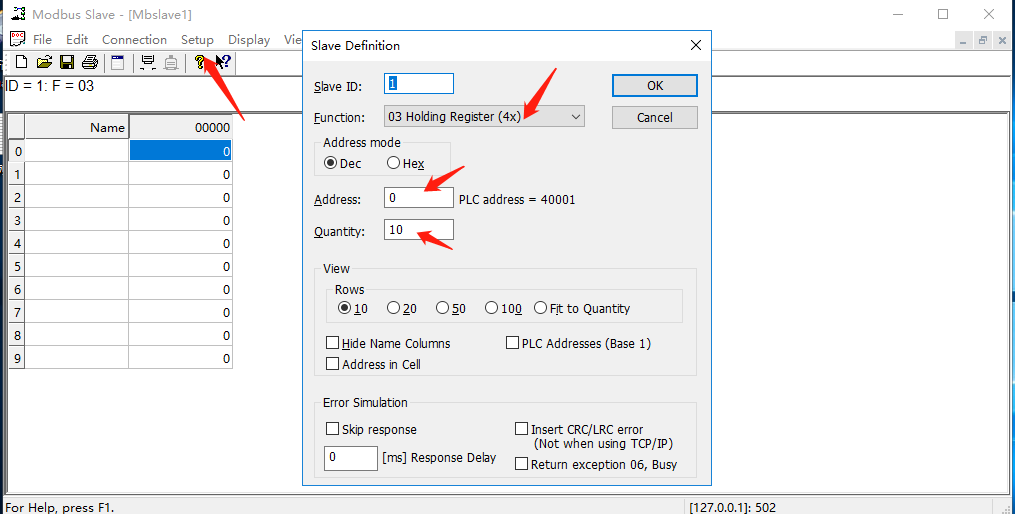

在设置，采用默认设置：1）四区，2）10个长度的寄存器，如下图

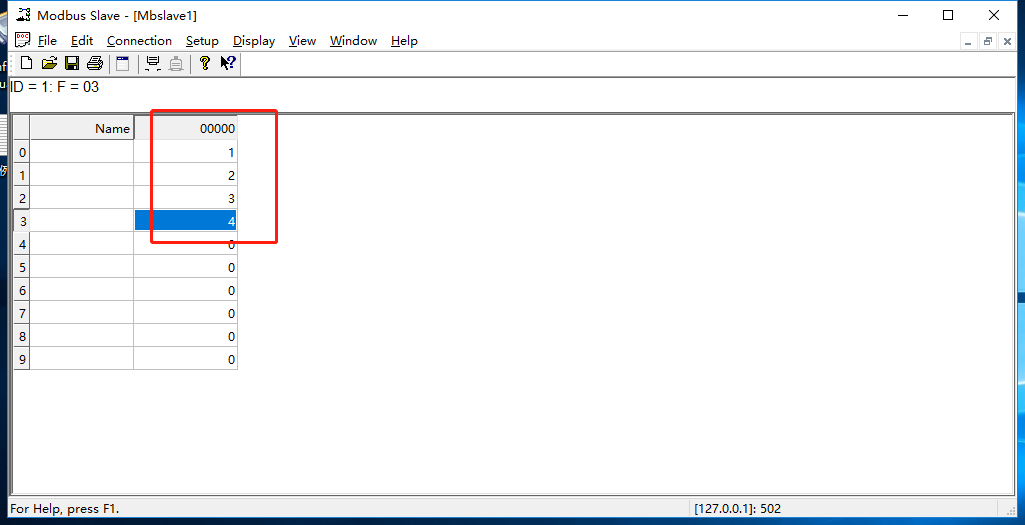

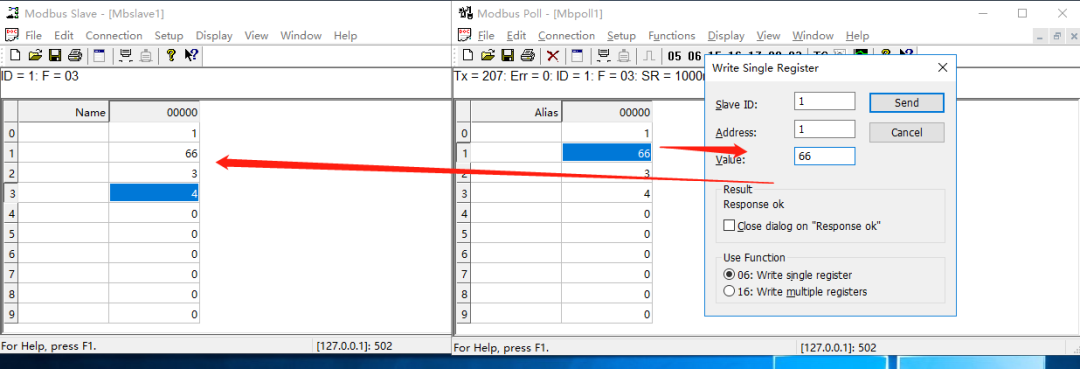

手动给存储区赋值

默认读的是四区，

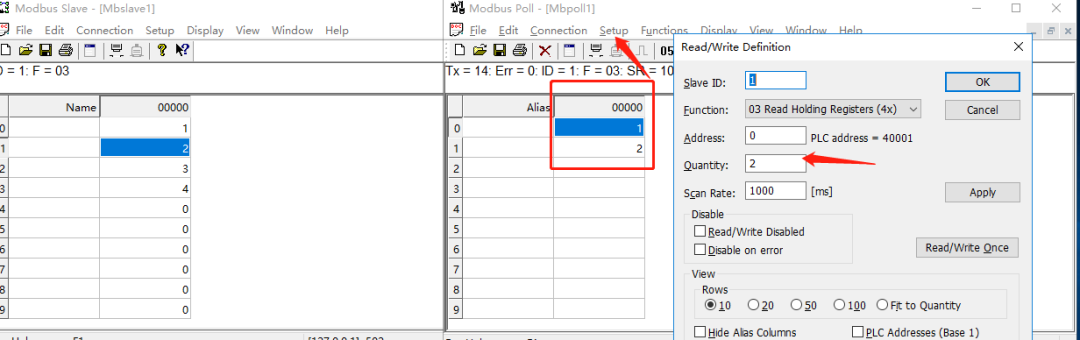

因为10个寄存器太长，所以先修改成两个寄存器，方便进行查看，如下图

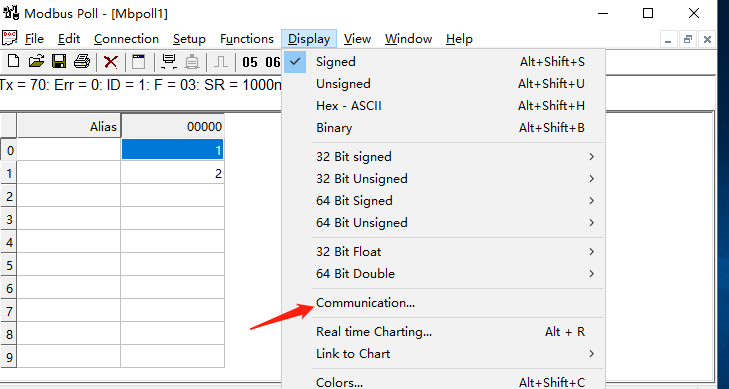

查看通信，如下图

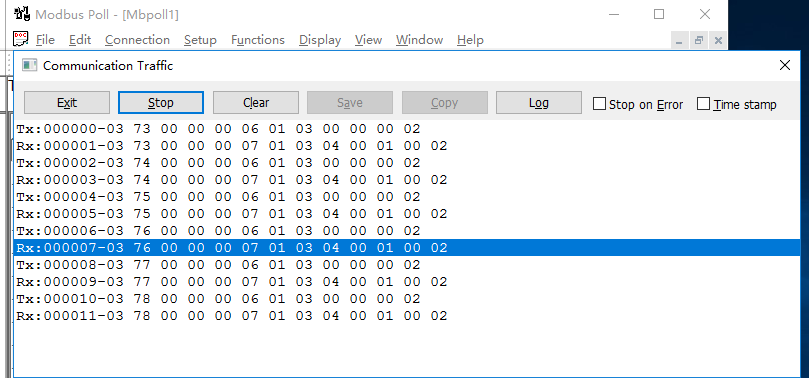

报文如下：

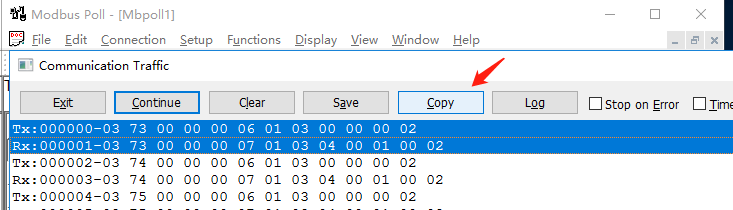

点击 Stop, Copy 两个报文

结果如下：

Tx:000000-03 73 00 00 00 06 01 03 00 00 00 02
Rx:000001-03 73 00 00 00 07 01 03 04 00 01 00 02

简化后
Tx:03 73 00 00 00 06 01 03 00 00 00 02
Rx:03 73 00 00 00 07 01 03 04 00 01 00 02

上边的发送的报文解析如下：

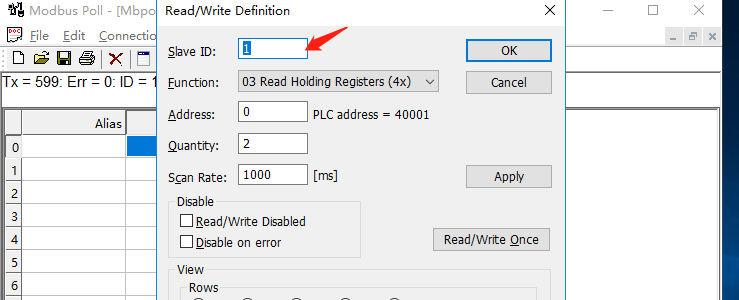

设置的单元标识符，如下图所示

下边的接收的报文，解析如下：

一：MBA报文头				二：功能码	三：数据
事务标识符	协议标识符	长度	单元标识符		起始寄存器	长度数量
03 73	00 00	00 07	01	03	04	00 01 ， 00 02
		他后边有六个字节，分别是：01 03 04 00 01 00 02		读取输出寄存器，发的是什么功能码，回的就是什么功能码	04是字节计数	00 01，是一个寄存器（一个寄存器占两个字节）第一个寄存器结果为1 00 02，第二个寄存器结果为2
