TCP/IP协议与OSI七层模型

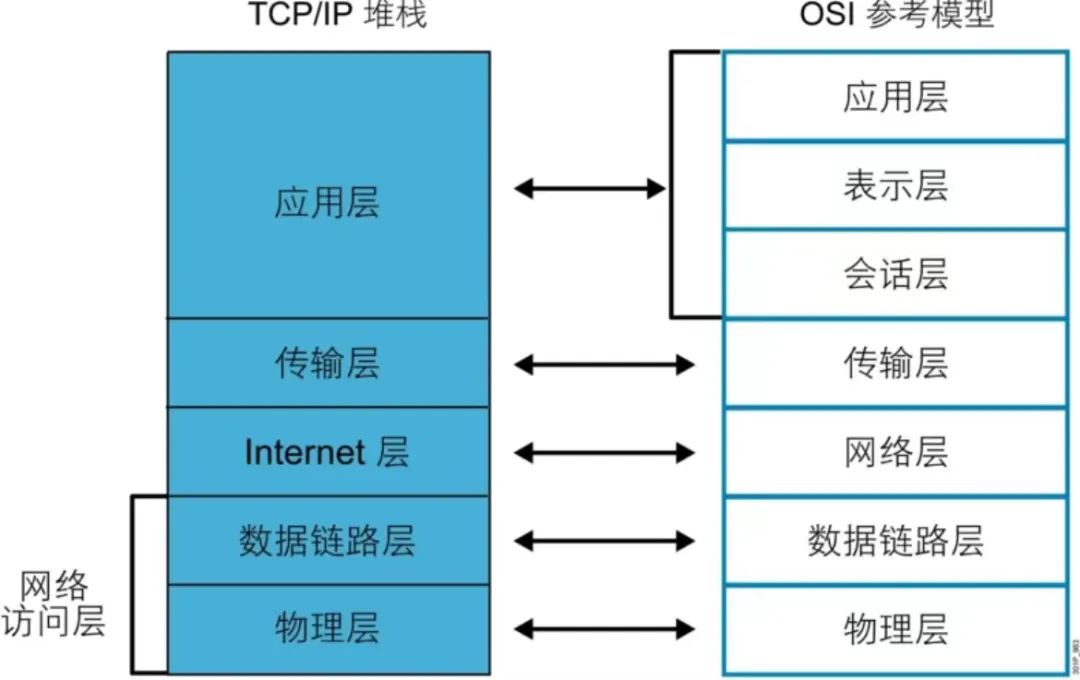

其包含了一系列构成互联网基础的网络协议，是Internet的核心协议。基于TCP/IP的参考模型将协议分成四个层次，它们分别是链路层、网络层、传输层和应用层。下图表示TCP/IP模型与OSI模型各层的对照关系。

TCP/IP协议族按照层次由上到下，层层包装。最上面的是应用层，这里面有http，ftp,等等我们熟悉的协议。而第二层则是传输层，著名的TCP和UDP协议就在这个层次。第三层是网络层，IP协议就在这里，它负责对数据加上IP地址和其他的数据以确定传输的目标。第四层是数据链路层，这个层次为待传送的数据加入一个以太网协议头，并进行CRC编码，为最后的数据传输做准备。

应用层协议：HTTP、Telnet、SMTP、FTP、DNS等；主要是为了接收来自传输层的消息，或将数据传输写入传输层

传输层协议：TCP、UDP等；主要是为了实现端对端的数据传输、传输服务分为可靠（TCP）与不可靠（UDP）、为端到端提供流量控制、差错控制、QoS（Quality of Service）

网络层协议 :（Internet层）IP、ICMP（Internet Control Message Protocol）、IGMP（Internet Group Management Protocol，网络群组管理协议）等，主要是为了网络中的数据包传送

链路层协议:（又称为数据链路层或网络接口层）：ARP（地址解析协议）、RARP（逆地址解析协议）等；通常包括操作系统中的设备驱动程序或计算机中对应的网络接口卡，它们一起处理与传输媒介（如电缆或其它物理设备）的物理接口细节

OSI计算机网络的开放系统互连模型

OSI(Open System Interconnect），即开放式系统互联。一般都叫OSI参考模型，是ISO（国际标准化组织）组织在1985年研究的网络互联模型。该体系结构标准定义了网络互联的七层框架：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。即OSI开放系统互连参考模型。在这一框架下进一步详细规定了每一层的功能，以实现开放系统环境中的互连性、互操作性和应用的可移植性。

OSI参考模型只是描述了一些概念，用来协调进程间通信标准的制定。在OSI范围内，只有在各种的协议是可以被实现的而各种产品只有和OSI的协议相一致才能互连。这也就是说，OSI参考模型并不是一个标准，而只是一个在制定标准时所使用的概念性的框架。

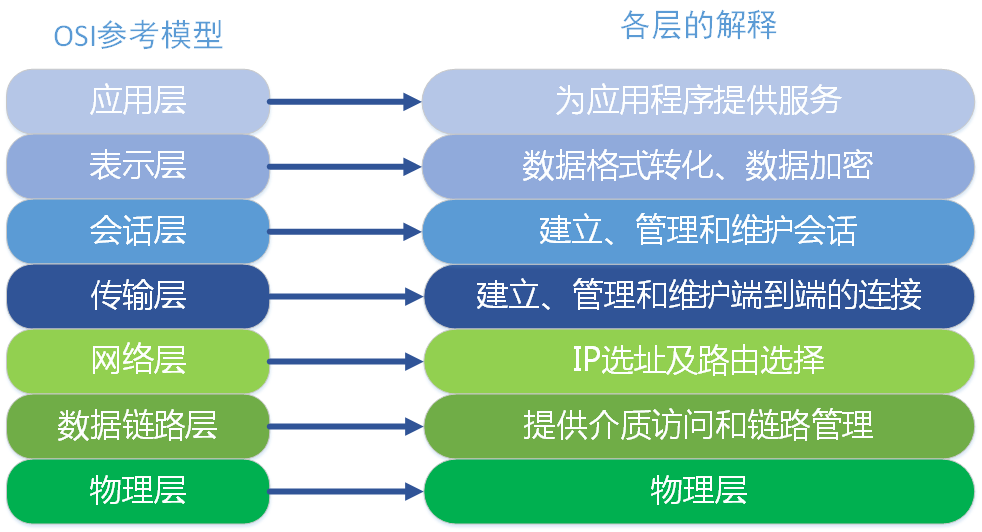

OSI中网络模型的分层介绍

1、第7层应用层

应用层 APDU应用协议数据单元

作用：给用户提供接口

为特定类型的网络应用提供了访问OSI环境的手段。应用层确定进程之间通信的性质，以满足用户的需要。应用层不仅要提供应用进程所需要的信息交换和远程操作，而且还要作为应用进程的用户代理，来完成一些为进行信息交换所必须的功能。

2、第6层表示层

表示层 PPDU表示层协议数据单元

作用：把你的数据进行数字化表示，实现加密，压缩用户

主要用于处理两个通信系统中交换信息的表示方式。为上次用户解决用户信息的语法问题。包括数据格式交换、数据加密与解密、数据压缩与终端类型的转换。

3、第5层会话层

会话层 SPDU会话协议数据单元

作用：确定你的网络数据是否要经过远程会话

在两个节点之间建立端连接，为端系统的应用程序之间提供了对话控制机制。此服务包括建立连接是以全双工还是以半双工的方式进行设置，尽管可以在层4中处理双工方式，以及会话层管理登记和注销过程。

4、第4层传输层

传输层 TPDU传输协议数据单元

作用：确定传输协议是否可靠（TCP UDP），确定端口号（端口号用来确定当前计算机的服务）

为会话层用户提供一个端到端的可靠、透明和优化的数据传输服务机制。包括全双工或半双工、流控制和错误恢复服务；传输层把消息分层若干个分组，并在接收端对它们进行重组。不同的分组可以通过不同的连接传送到主机。这样既能获得较高的带宽，又不影响会话层。

5、第3层网络层

网络层 报文ip地址封装

作用：写入ip地址 ，选择通路（通过的路） 实际传输数据。

本层通过寻址来建立两个节点之间的连接，为源端的传送层送来的分组，选择合适的路由和交换节点，正确无误地按照地址传送给目的端的传输层。它包括通过互连网络来路由和中继数据。

6、第2层数据链路层

数据链路层 交换机传输单位:帧

作用：写入MAC地址，载波监听多路访问。

在此层将数据分帧，并处理流控制。屏蔽物理层，为网络层提供一个数据链路的连接，在一条有可能出差错的物理连接上，进行几乎无差错的数据传输（差错控制），本层制定拓扑结构并提供硬件寻址。常用设备有网桥、交换机；

7、第1层物理层

物理层 网线、网卡传输 单位:比特

作用：比特流的传输，负责数据传递

处理OSI参考模型的最底层。物理层的主要功能是利用物理传输介质为数据链路层提供物理连接，以便透明的传输比特流。常用设备有（各种物理设备）网卡，集线器，中继器，调制解调器，网线，双绞线
