midas CDN操作技术连载| 荷载试验模块(上)



荷载试验模块(上)



–midas CDN操作技术连载(8)–




通过桥梁检测和荷载试验,可以掌握桥梁的整体工作状态,对桥梁结构在运营过程中的安全性做出综合评价,并对存在隐患的部位进行分析。



同时也为桥梁后续的养护、维修提供指导,保证桥梁结构的长期安全运营。

后面的连载将开始介绍CDN中荷载试验模块的使用,本期主要内容如下:



1.CDN中荷载试验的单元、截面类型要求

2.试验荷载

3.导入流程

4.模块选择





1.荷载试验的单元、截面类型要求
① 单元要求

目前荷载试验模块的控制的单元可以是梁单元、板单元、桁架单元



实体单元无法获取影响线数据,故荷载试验模块暂时不支持实体单元。



② 截面要求
原则上CDN的荷载试验模块对单元的截面类型无具体要求,但实际测试下来,目前程序不支持导入的组合梁截面(导入CDN后无法绘制截面)的内力获取以及和这些组合梁截面相邻的单元的内力获取。



此类情况多见于钢管混凝土拱桥中拱肋截面和吊杆的荷载试验中。



需要注意的是,荷载试验模块不需要施工阶段分析,故可以直接取最终阶段的截面特性做分析,避免使用组合梁截面即可规避无法读取控制内力的问题。

2.试验荷载
CDN中的荷载试验模块需要以影响线分析结果为基础,故如果想要使用荷载试验模块,必须要在Civil模型中定义移动荷载



静力荷载工况,不涉及影响线,无法使用CDN进行荷载试验布置。

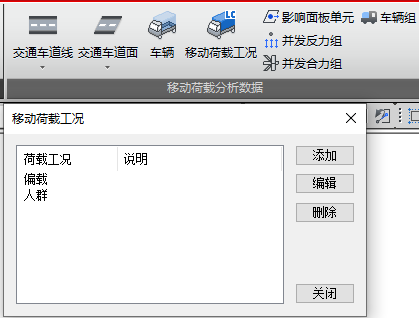

在定义移动荷载工况时,请务必将人群荷载和车道荷载分别定义成2个移动荷载工况!

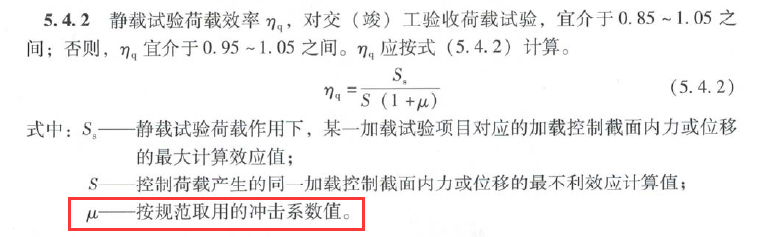

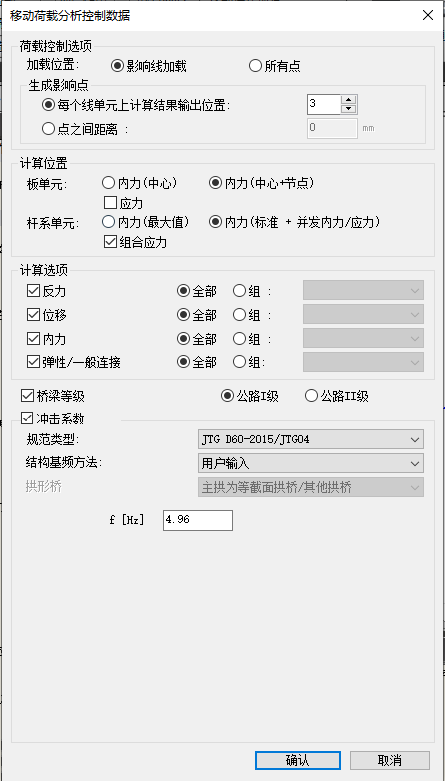

此外,根据荷载试验规范条文5.4.2条,在控制荷载(即移动荷载)中应考虑冲击系数,故应在移动荷载分析控制数据中定义冲击系数。















3.导入CDN流程

(1)对2022及之前版本的Civil

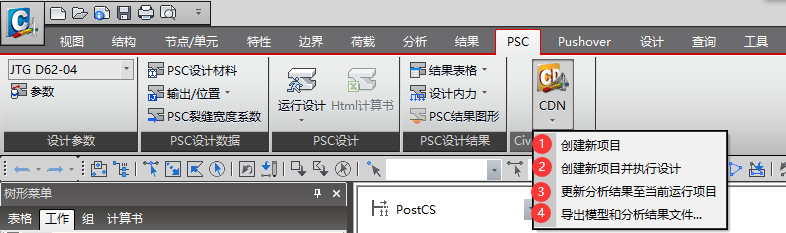

前面的工作确认完成后,点击Civil的PSC模块下的CDN按钮。可以看到,CDN按钮下有4个子选项。









创建新项目

推荐使用此按钮Civil会自动调起CDN程序,并创建新项目。



如果无法自动调起CDN,可以先打开CDN程序,随后再点击此按钮。

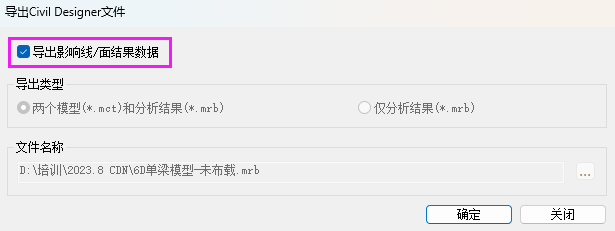

此处需要注意的是,需要勾选导出影响线/面结果数据,静力荷载试验的等效布载目标是通过影响线/面等效的。



创建新项目并执行设计

由于需要在CDN中调整试验车等参数,不建议使用





更新分析结果至当前运行项目

适用于模型主体无变化,仅仅变动了荷载导致分析结果发生了改变,使用此选项可以不更新模型,仅更新CDN中的分析结果,一般适用于反应谱抗震分析中E1E2切换。



导出模型和分析结果文件

仅将Civil的模型文件和分析结果文件导出,适用于CDN无法自动调用的情况。



(2) 对2023及之后版本的Civil

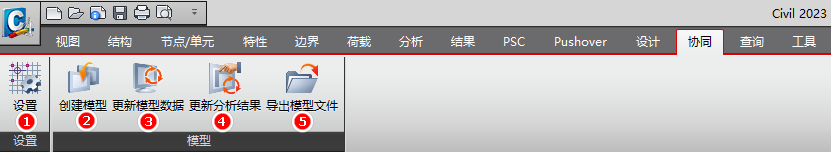

上面试验荷载相关的工作确认完成后,点击Civil的“协同”模块,可以看到,协同模块下有5个子选项。

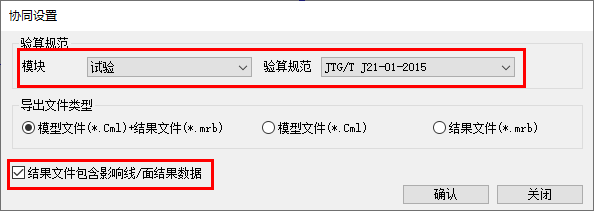

设置





验算规范处可以设置导入CDN后预期使用的规范,建议按上图选择。



导出文件类型处,可以选择导出的文件类型,一般无需修改,默认为cml+mrb即可。



荷载试验,需勾选结果文件包含影响线/面结果数据



创建模型

点击此按钮,Civil会自动调起CDN程序,并创建新项目。如果无法自动调起CDN,可以先打开CDN程序,随后再点击此按钮。



更新模型数据

点击此按钮,Civil会将当前模型的模型数据和分析结果数据更新至CDN当前模型上,但是CDN不会刷新当前模型已经定义好的验算参数(比如构件)。



更新分析结果

点击此按钮,Civil只会将当前模型的分析结果数据更新至CDN当前模型上。



导出模型文件

Civil的模型文件和分析结果文件导出,适用于CDN无法自动调用的情况。





4.CDN模块选择

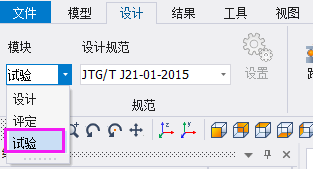

CDN内支持的使用模块分别有“设计”、“评定”以及“试验”,此处手动选择“试验”模块,并选择默认规范《公路桥梁荷载试验规程》(JTG/T J21-01-2015)即可。
