很多电子行业从业者和大学电子专业的学生都听说过著名的Altium Designer软件。该软件涵盖了电子行业从业者的大部分设计需求。
因此，了解如何使用该软件就显得尤为重要。这就是为什么我们开设了一个新坑来分享Altium Designer 的使用和技能。这个坑会持续更新，收藏起来吧。

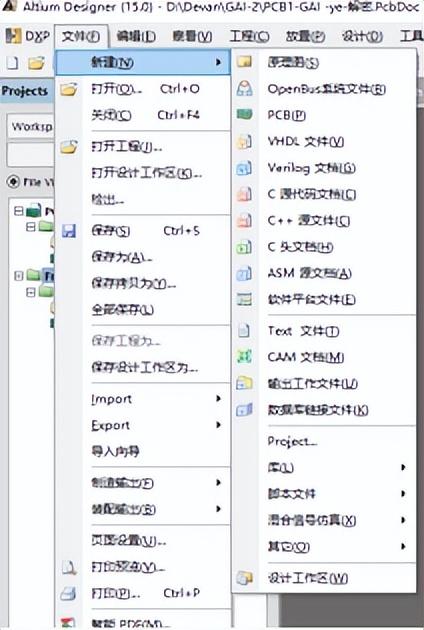

一个完整的Altium Desinger 项目通常包含三个文件：项目文件、原理图文件和PCB 文件。使用时只需依次点击“文件”和“新建”即可。

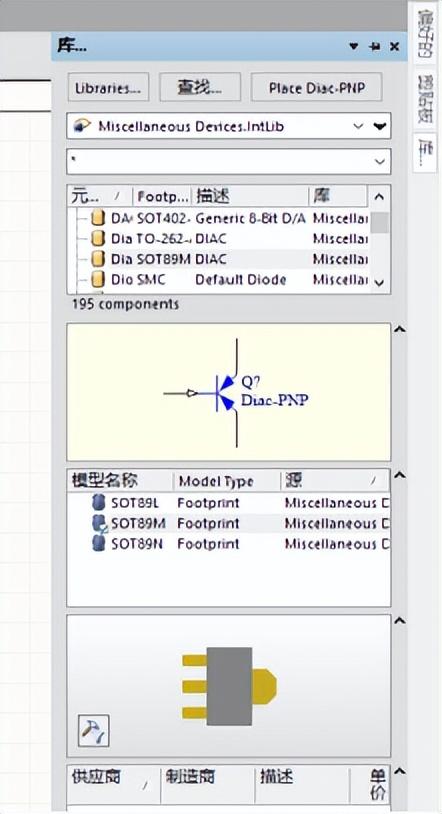

完成后，点击右侧的库，库文件目录会自动出现，只需选择并拖动你想要的组件即可。
这些都是软件自带的库的一部分，稍后我会分享单独库的创建。

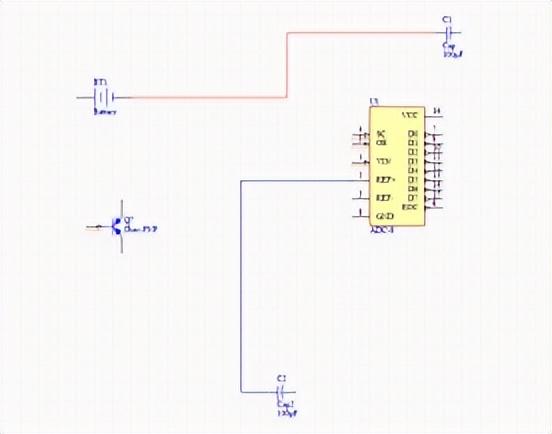

只需拖动几个组件，您就会得到一个无形的示意图，如下图所示。 当然，在实际应用中应该合理设置。
如果您需要在选择多个元件时快速标记元件，可以使用该工具的静态注释来自动对元件进行编号。

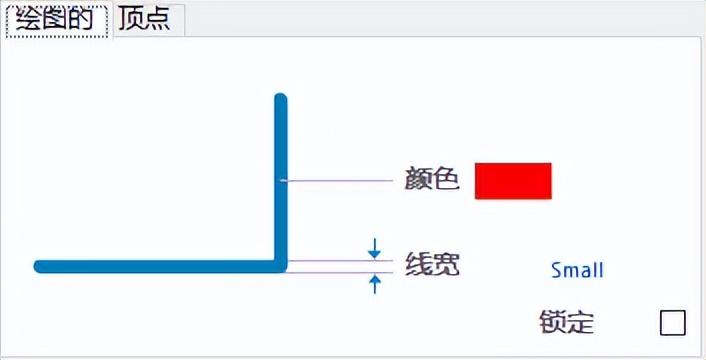

在原理图接线时，双击电线可更改其颜色，以区分不同的信号、电源等。

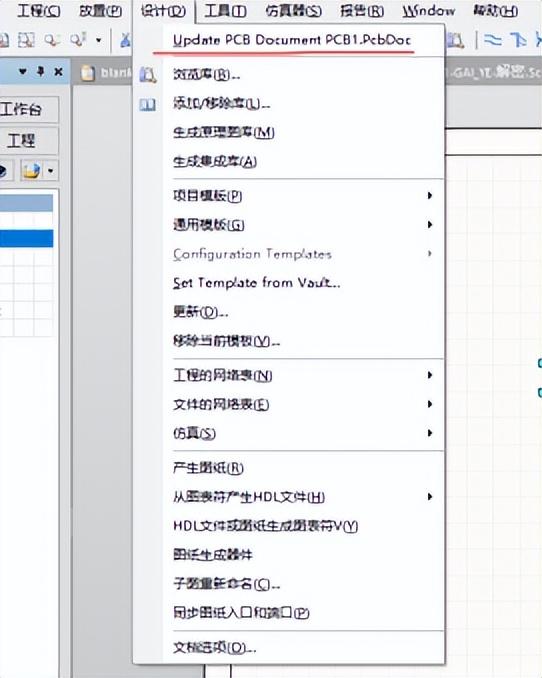

然后，在设计原理图后，您实际上可以直接使用“设计中的更新PCB 文档”来导入PCB 元件。

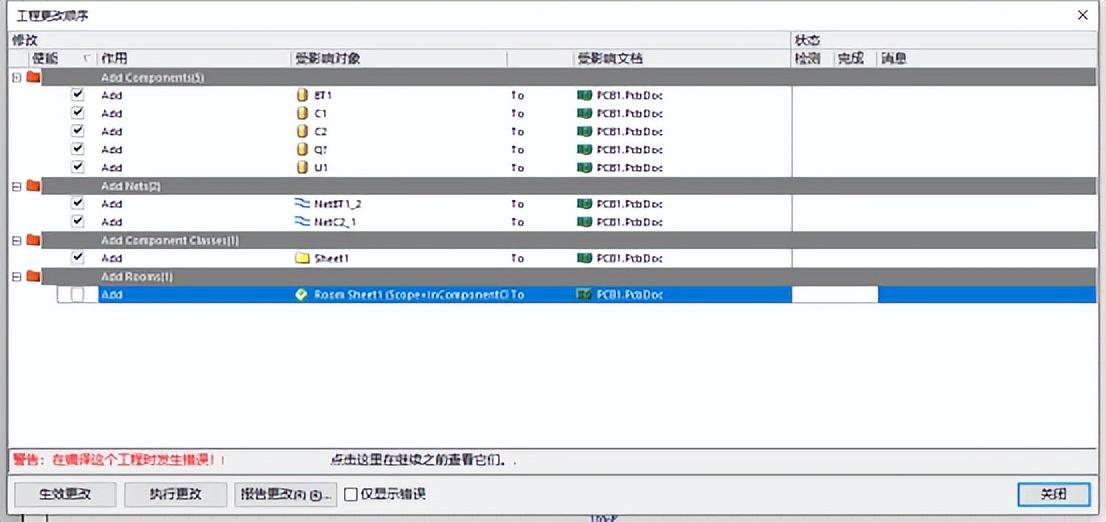

导入时默认勾选了很多地方，但需要取消勾选其中之一，即Room Sheet。

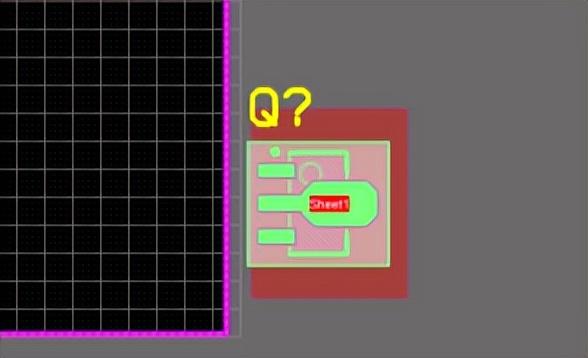

导入后的效果就是所有的组件都堆在右下角，这个右下角。
接下来，通过将组件移动到右下角来完成组件布局。

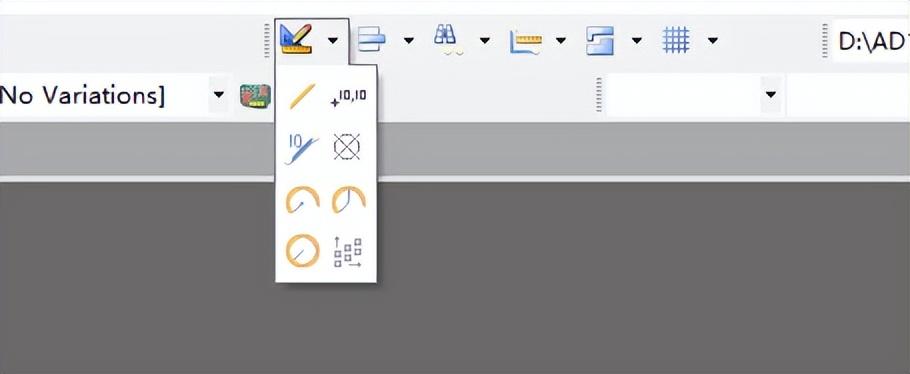

但按照产品硬件开发的正常流程，首先要设置好形状和尺寸，这部分是在keepout层中完成的，并选择图形工具进行绘制。
完成绘制后，拖动线条即可更改图形的形状。

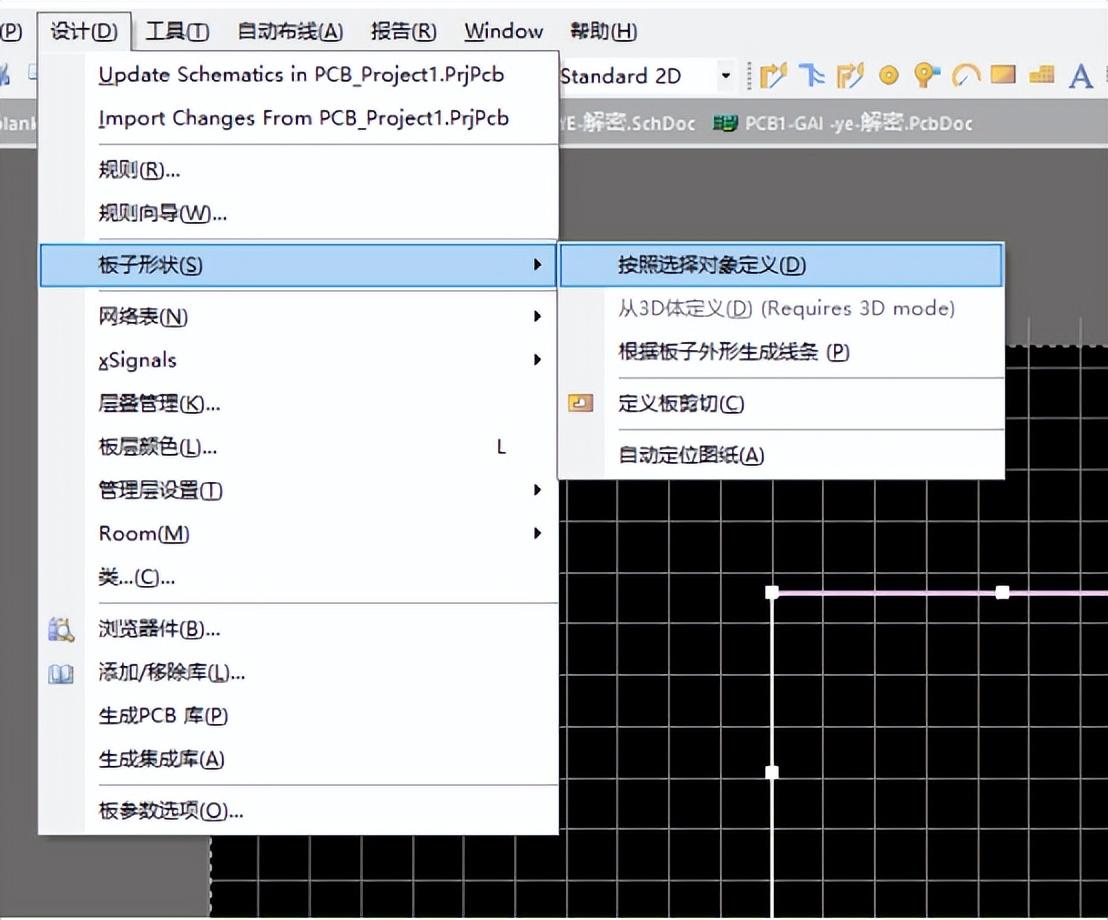

然后，您可以通过选择所有设计的形状，单击“设计”，“板形状”，然后根据所选对象进行定义，将PCB图纸更改为设计的形状。

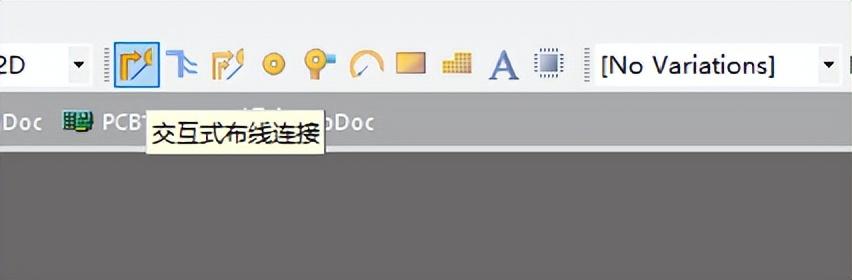

然后开始设计你的PCB，选择交互式接线连接，并进行相应的接线。

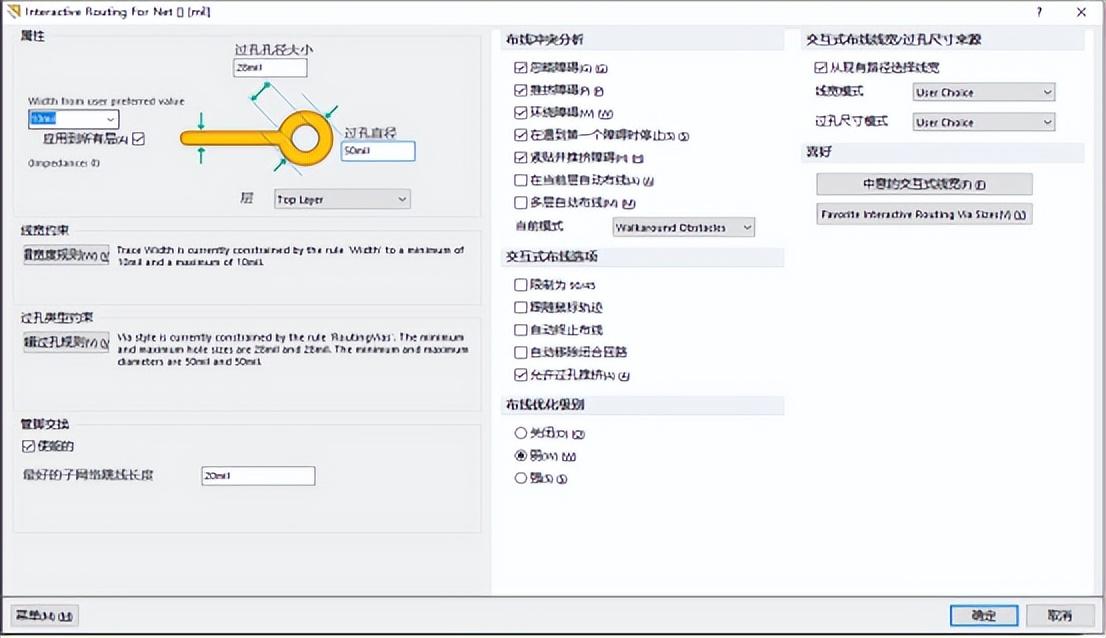

布线时单击Tab 键可更改线宽、过孔尺寸和直径。
对于某些IC上的细引脚，必须将线宽更改为适当的值。

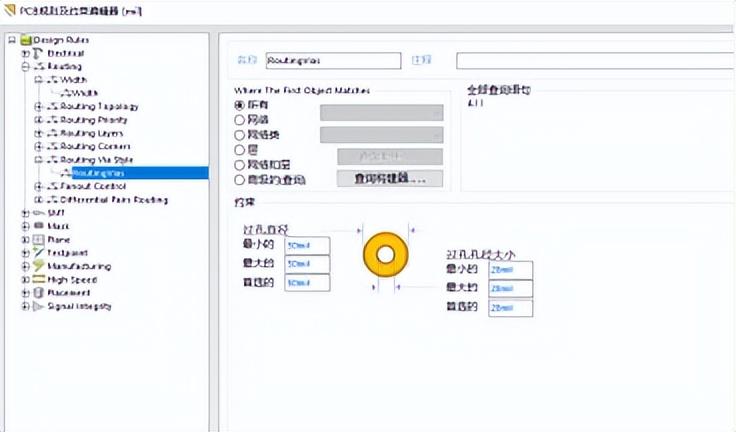

如果需要进行过孔分层走线等高级操作，可以使用数字2设置过孔尺寸的规则，并在Rules中进行相应的设置。
按2 放置过孔，然后按L 跳转到底层走线。
我们会不定期的持续更新，敬请期待。
（使用提示：按G生成1mm网格；按两次G可设置每次移动鼠标的网格距离）
