让我们一起来了解一下Altium Designer系列吧。一个系列可能有超过12 个部分。为了更全面的回顾，我们稍后会进行概述，以便您全面了解相应系列的内容。时期。
本期内容包括：铜走线的PCB设计规则以及丝印、焊盘间距等其他规则，以及框架CAD文件导入操作。
很多电子行业从业者和大学电子专业的学生都听说过著名的Altium Designer软件。该软件涵盖了电子行业从业者的大部分设计需求。
因此，了解如何使用该软件就显得尤为重要。这就是为什么我们开设了一个新坑来分享Altium Designer 的使用和技能。这个坑会持续更新，收藏起来吧。
《一起来搞定Altium Designer系列（六）》 描述了多种PCB 规则设置，包括过孔、走线等。下面继续。

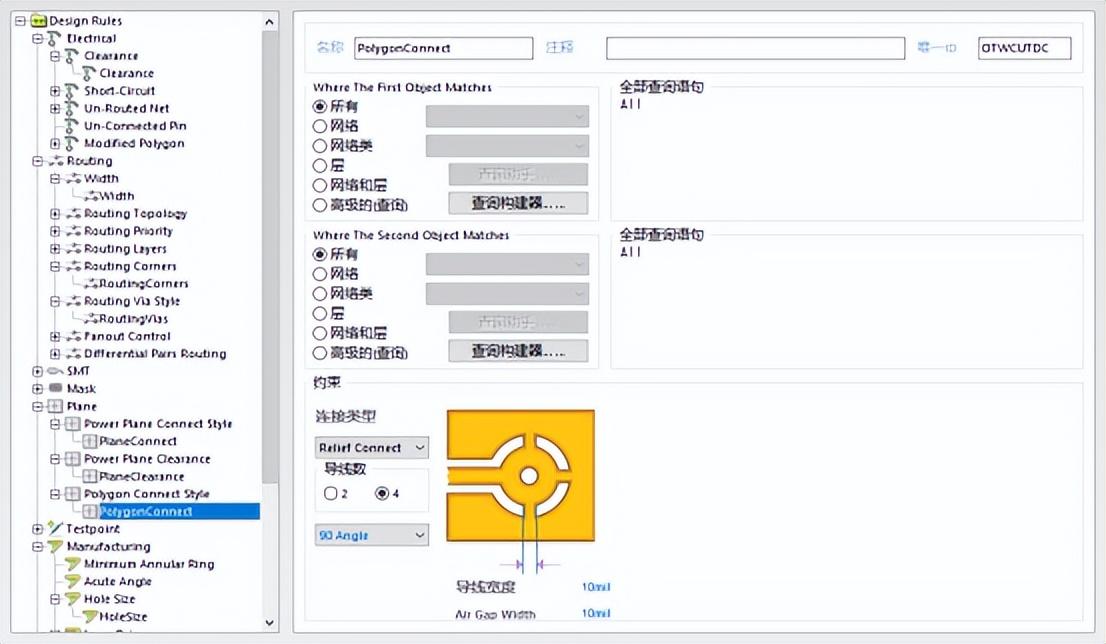

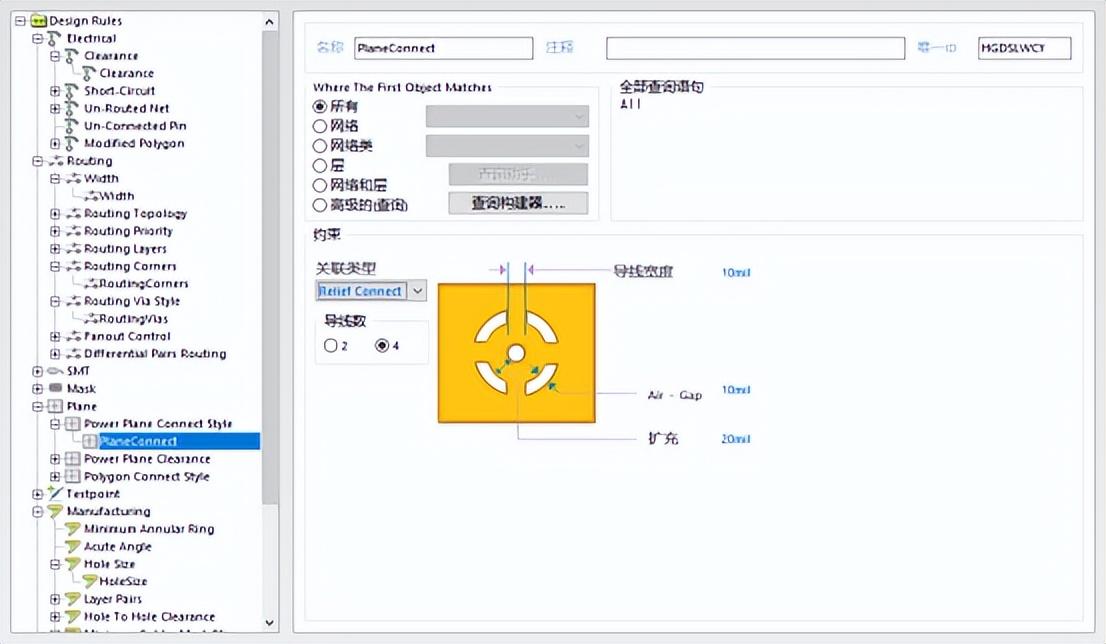

例如，在下图中，在铺设铜线时使用。如果焊盘接地，则有相关的铜线安装类型：Relief Connect 是安全连接，Direct Connect 是直接连接（更多相关内容）。稍后会详细介绍）。
还有像下图这样的，也是铜接地的连接方式。

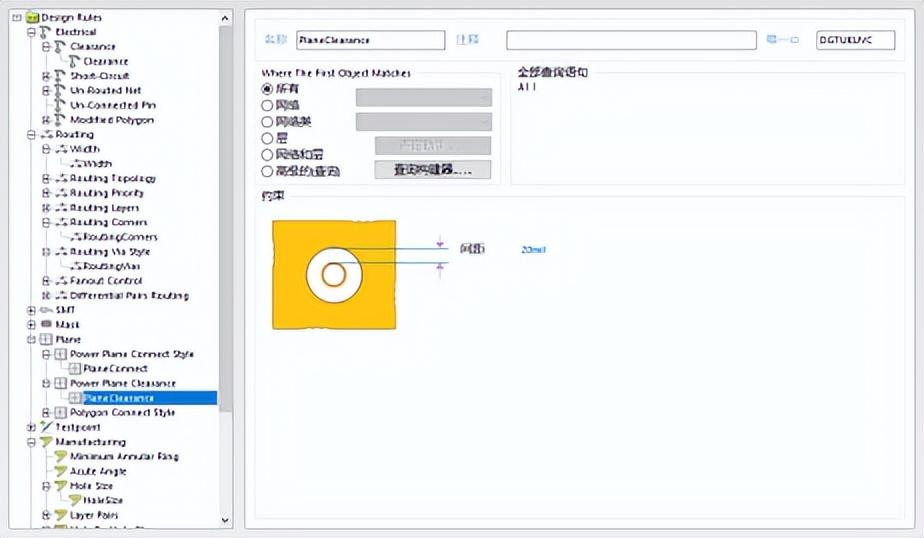

使用PlaneClearance 设置焊盘间距。

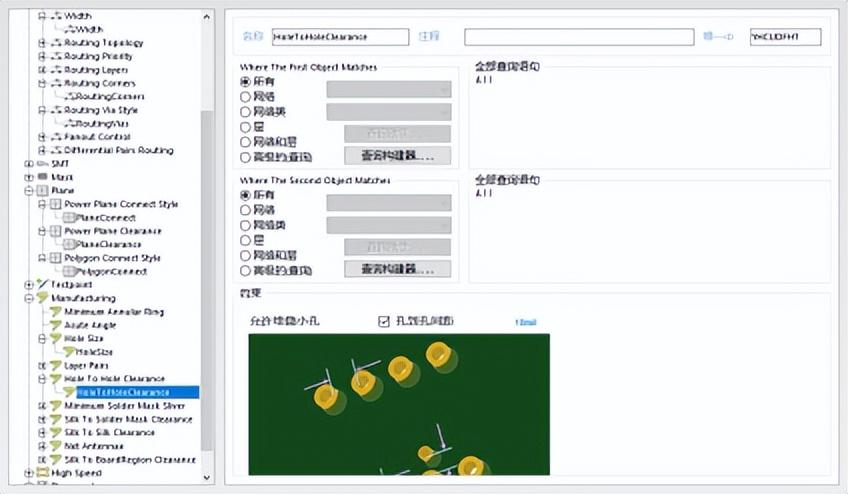

您可以设置规则，包括过孔之间的距离。
阻焊层之间的尺寸

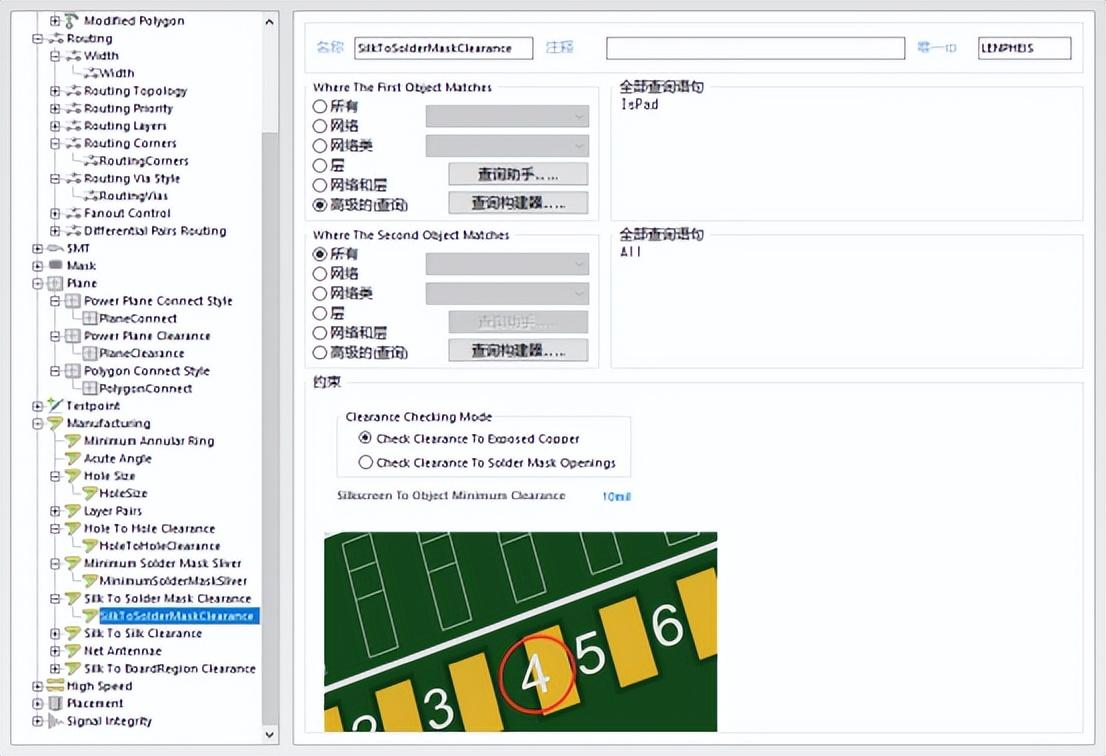

丝印与焊盘距离

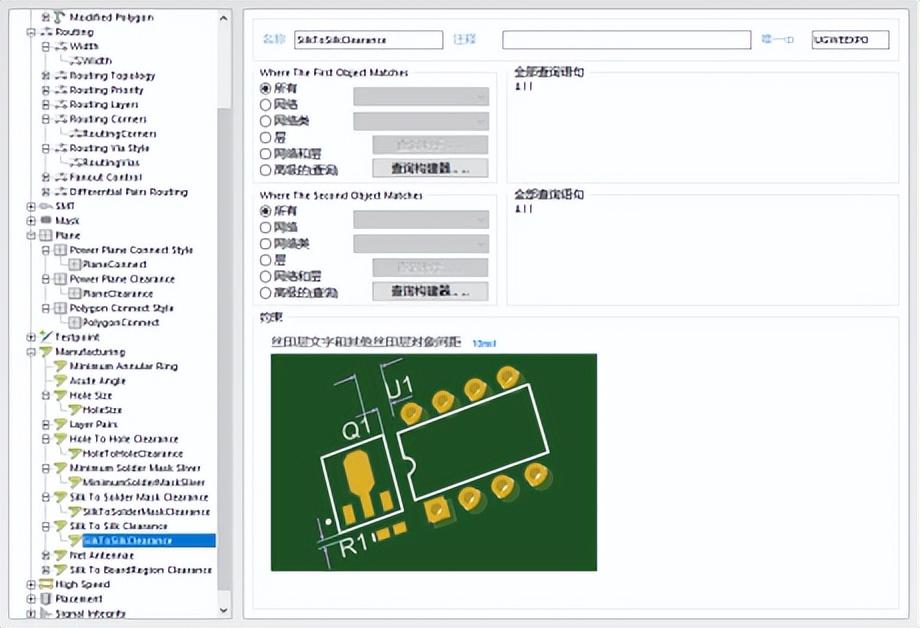

丝印与丝印之间的距离
以上列出了规则配置的一些基本功能。事实上，Altium Designer 提供了这些功能的说明，因此一旦您习惯了它，就可以轻松设置您想要的规则。
接下来我们来考虑一下外框的设计。
在实际的产品开发中，PCB板的形状必须设计成与产品的最终外观相匹配，但此时使用Altium Designer直接设计最终形状并不是很丰富且容易导航。如果您有丝网印刷层，则添加效率不会很高。
因此，在设计硬件电路板时，常常采用外部导入的CAD文件来绘制产品PCB板的最终外观或者在PCB板上丝印一层logo，可以大大提高设计效率和美观度。 PCB板。

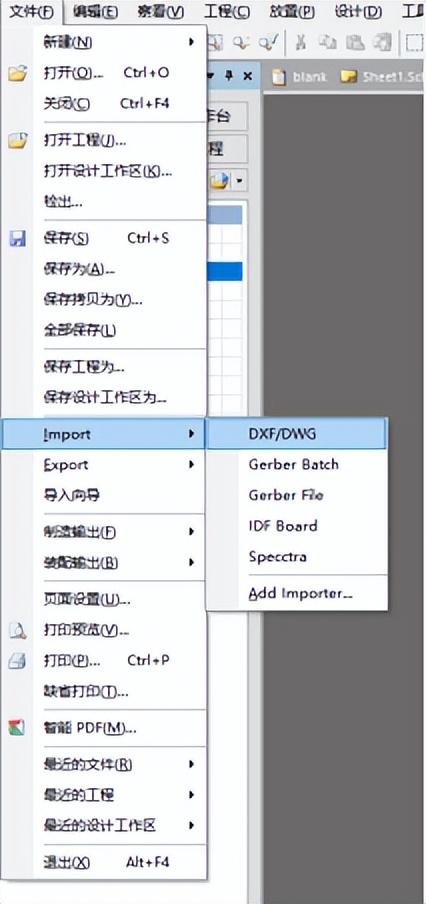

导入时，必须先选择文件并“导入”，然后选择文件格式为DXF/DWG。
此dwg 格式是CAD 文件格式。单击选择相应的文件。

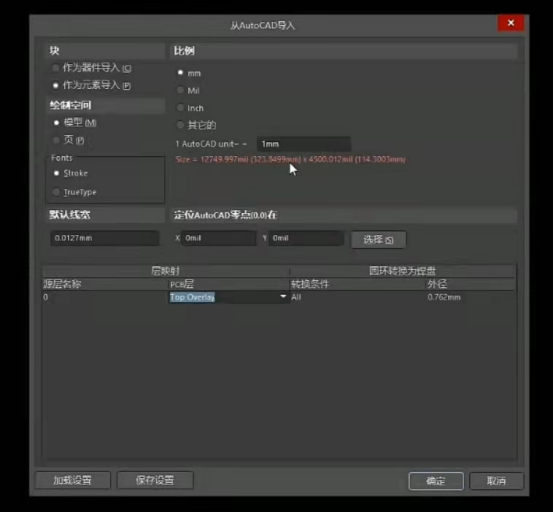

接下来，系统将提示您进行比例单位等设置。此处选择mm。接下来，映射到PCB 层的最佳方法是选择顶部丝印层Top Overlay。
我们假设您熟悉使用Altium Designer 的一般流程。接下来，PCB设计中最重要的一步开始了。这些是PCB布线的基本规则和技巧。路由是硬件工程师能力的重要标准。

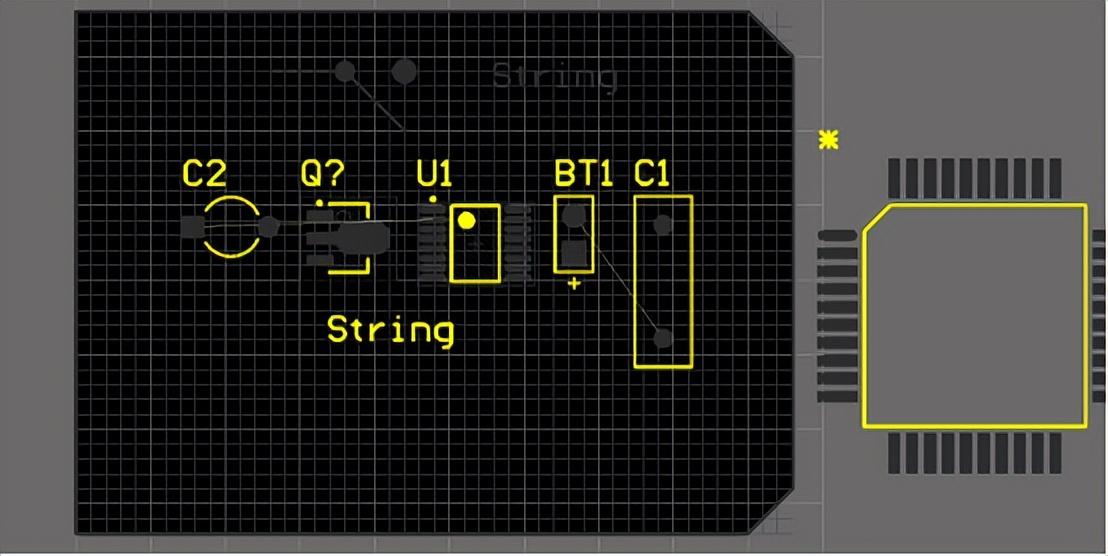

可以看到，第一次打开PCB板图时，页面包含了所有的层，而且明显比较杂乱。如果您只想查看当前图层，可以使用Shift+S（再次按下将切换）。返回），只有当前图层可见，其他图层的内容被模糊以使其更加清晰。
PCB 布线将在下一节讨论。
（附加提示：按住鼠标右键并拖动屏幕视图。）
