通过桥梁检测和荷载试验，可以掌握桥梁的整体工作状态，对桥梁结构在运营过程中的安全性做出综合评价，并对存在隐患的部位进行分析。
同时也为桥梁后续的养护、维修提供指导，保证桥梁结构的长期安全运营。
后面的连载将开始介绍CDN中荷载试验模块的使用，本期主要内容如下：
1.CDN中荷载试验的单元、截面类型要求
2.试验荷载
3.导入流程
4.模块选择
目前荷载试验模块的控制的单元可以是梁单元、板单元、桁架单元。
实体单元无法获取影响线数据，故荷载试验模块暂时不支持实体单元。
此类情况多见于钢管混凝土拱桥中拱肋截面和吊杆的荷载试验中。
需要注意的是，荷载试验模块不需要施工阶段分析，故可以直接取最终阶段的截面特性做分析，避免使用组合梁截面即可规避无法读取控制内力的问题。
静力荷载工况，不涉及影响线，无法使用CDN进行荷载试验布置。

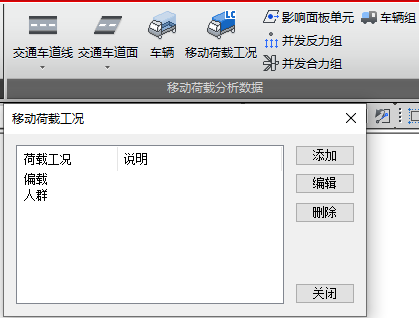

在定义移动荷载工况时，请务必将人群荷载和车道荷载分别定义成2个移动荷载工况！

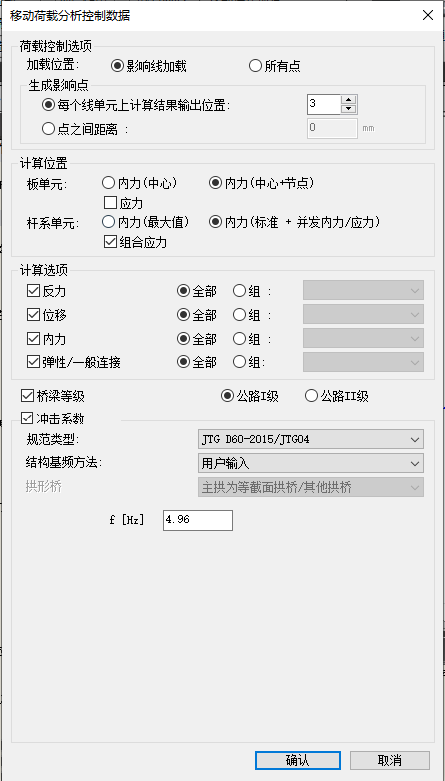

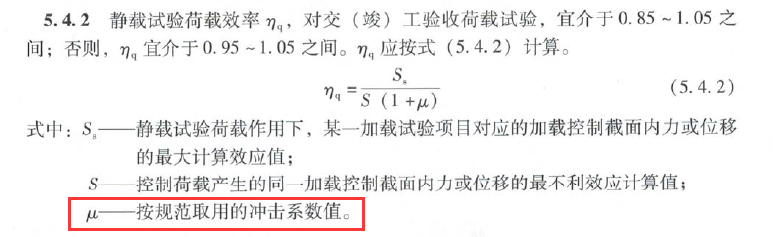

此外，根据荷载试验规范条文5.4.2条，在控制荷载（即移动荷载）中应考虑冲击系数，故应在移动荷载分析控制数据中定义冲击系数。

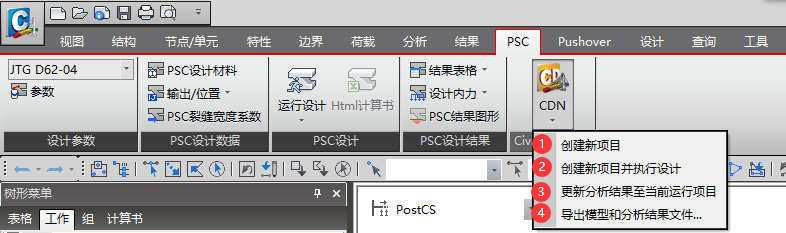

（1）对2022及之前版本的Civil
①创建新项目
推荐使用此按钮。Civil会自动调起CDN程序，并创建新项目。
如果无法自动调起CDN，可以先打开CDN程序，随后再点击此按钮。

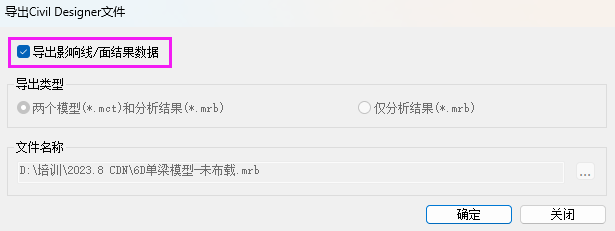

此处需要注意的是，需要勾选“导出影响线/面结果数据”，静力荷载试验的等效布载目标是通过影响线/面等效的。
由于需要在CDN中调整试验车等参数，不建议使用。
③更新分析结果至当前运行项目
适用于模型主体无变化，仅仅变动了荷载导致分析结果发生了改变，使用此选项可以不更新模型，仅更新CDN中的分析结果，一般适用于反应谱抗震分析中E1与E2切换。
④导出模型和分析结果文件
仅将Civil的模型文件和分析结果文件导出，适用于CDN无法自动调用的情况。

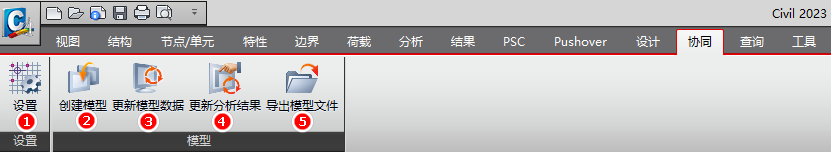

(2) 对2023及之后版本的Civil

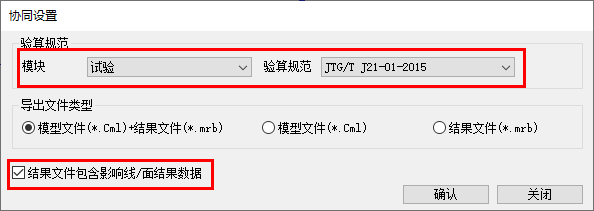

①设置
在“验算规范”处可以设置导入CDN后预期使用的规范，建议按上图选择。
在“导出文件类型”处，可以选择导出的文件类型，一般无需修改，默认为cml+mrb即可。
做“荷载试验”，需勾选“结果文件包含影响线/面结果数据”。
②创建模型
点击此按钮，Civil会自动调起CDN程序，并创建新项目。如果无法自动调起CDN，可以先打开CDN程序，随后再点击此按钮。
③ 更新模型数据
点击此按钮，Civil会将当前模型的模型数据和分析结果数据更新至CDN当前模型上，但是CDN不会刷新当前模型已经定义好的验算参数（比如构件）。
④更新分析结果
点击此按钮，Civil只会将当前模型的分析结果数据更新至CDN当前模型上。
⑤导出模型文件
将Civil的模型文件和分析结果文件导出，适用于CDN无法自动调用的情况。
原创文章，作者：guozi，如若转载，请注明出处：https://www.sudun.com/ask/80416.html
