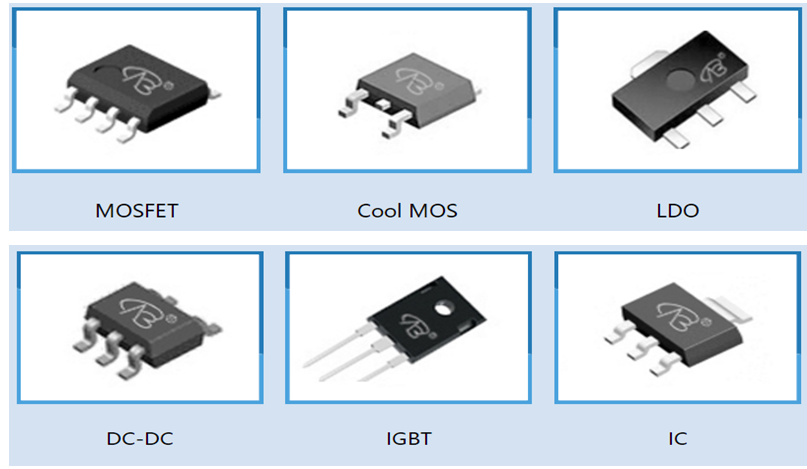

1、MOS管介绍:

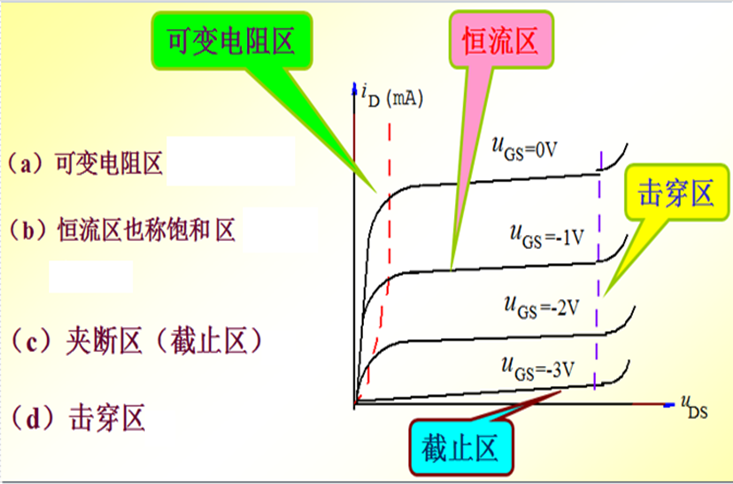

各大IT公司统称场效应晶体管(FET)为MOS晶体管。其作用是将输入电压的变化转换为输出电流的变化。 FET 的增益等于其跨导,跨导定义为输出电流变化与输入电压变化之比。市场上常见的有N沟道和P沟道,它们都是压控半导体器件。具有输入电阻高(10^8~10^9)、低噪声、低功耗、动态范围宽、易于集成、无二次击穿现象、安全工作区宽等优点。详细信息请参见图表。在下面:
2.了解MOS管:

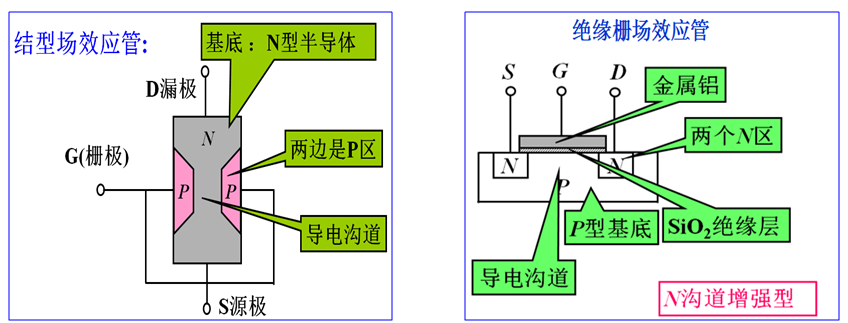

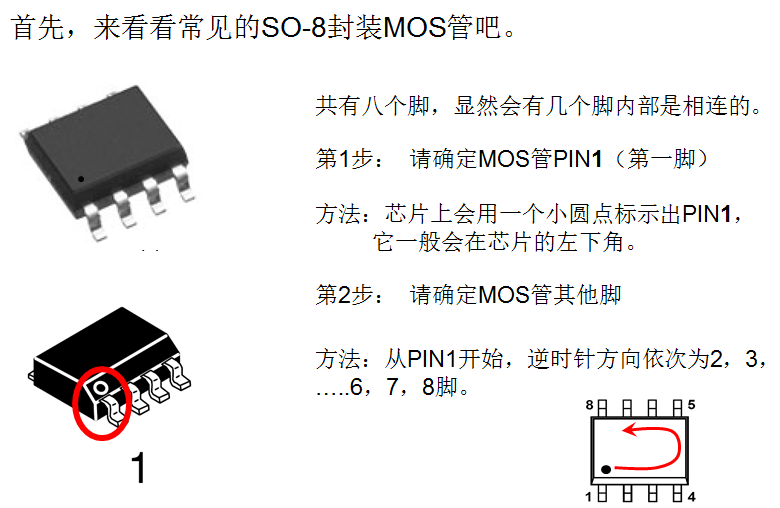

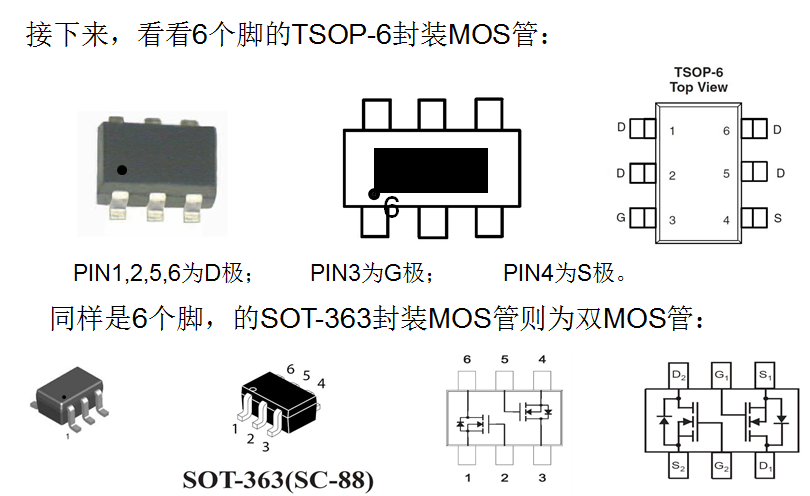

3、MOS管内部结构:

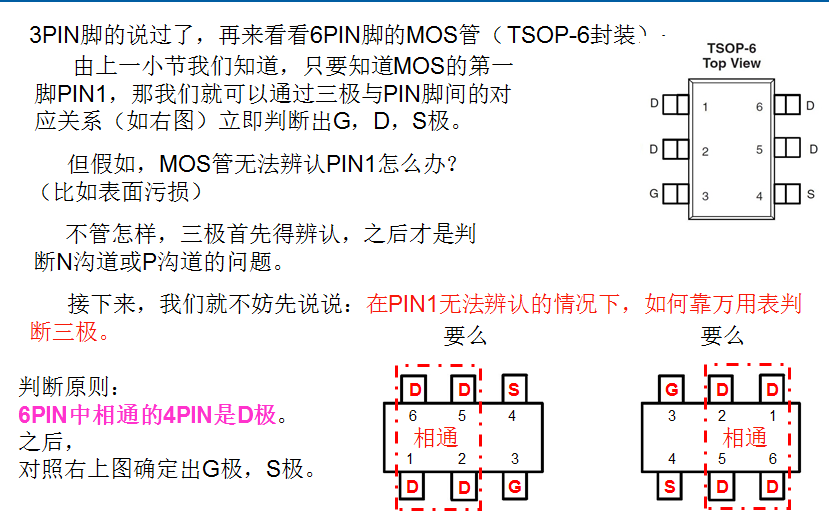

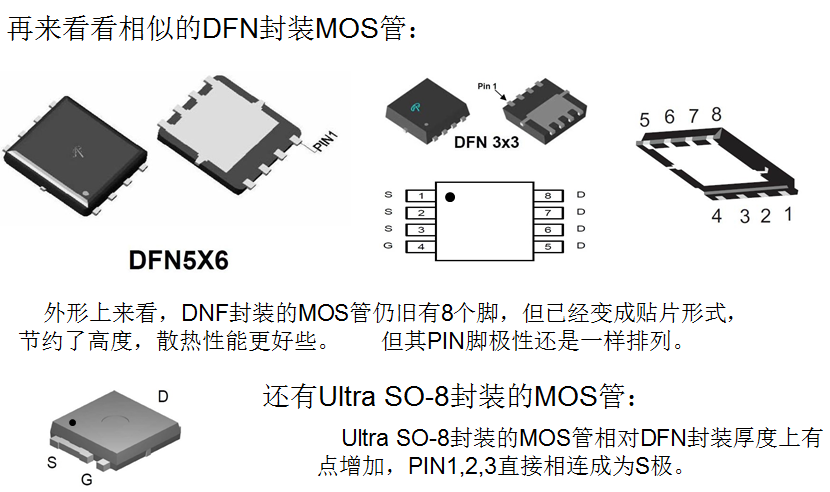

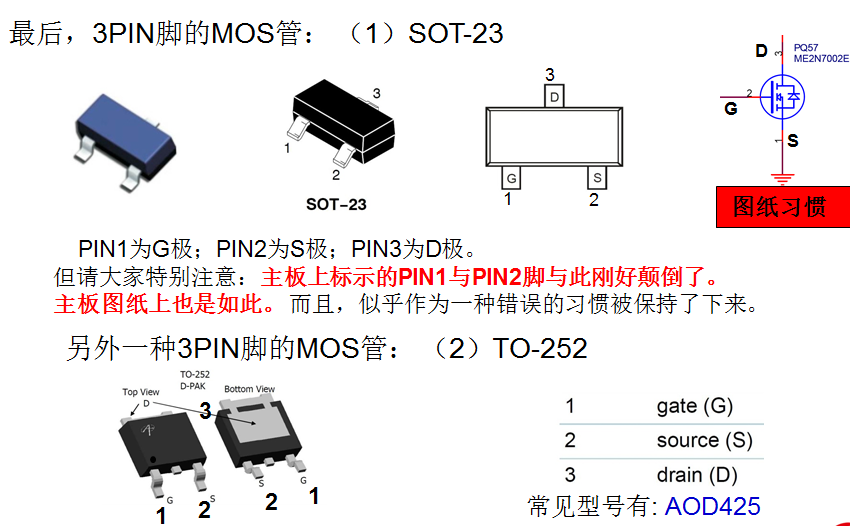

MOS管三个电极:(G:栅极)(D:漏极)(S:源极)
N-MOS: VGS+1.2V以上(+4.5V完成)导通。

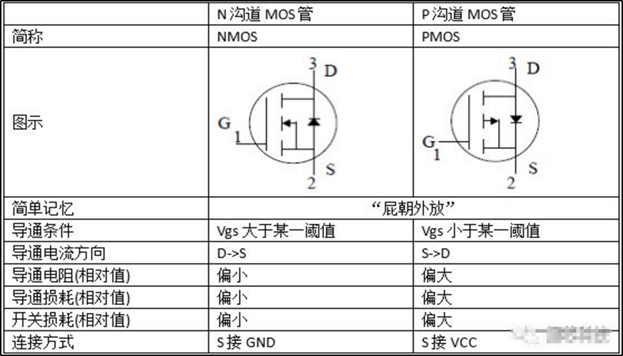

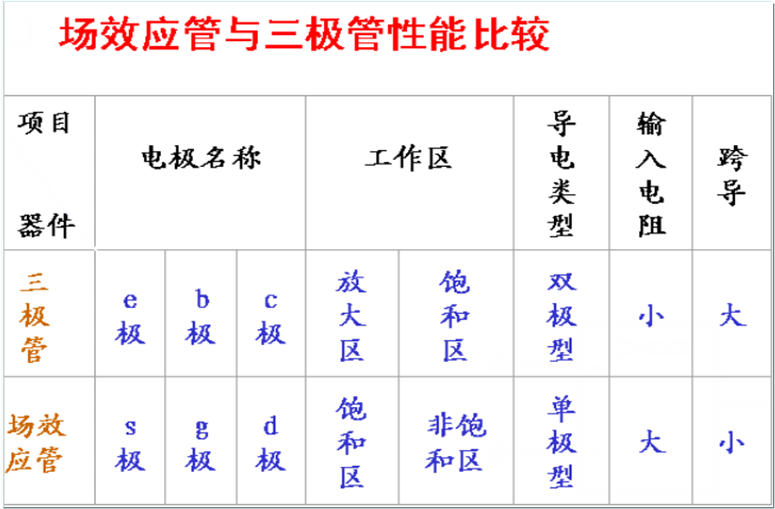

4、MOS管与三极管对比:
4、MOS管与三极管对比:

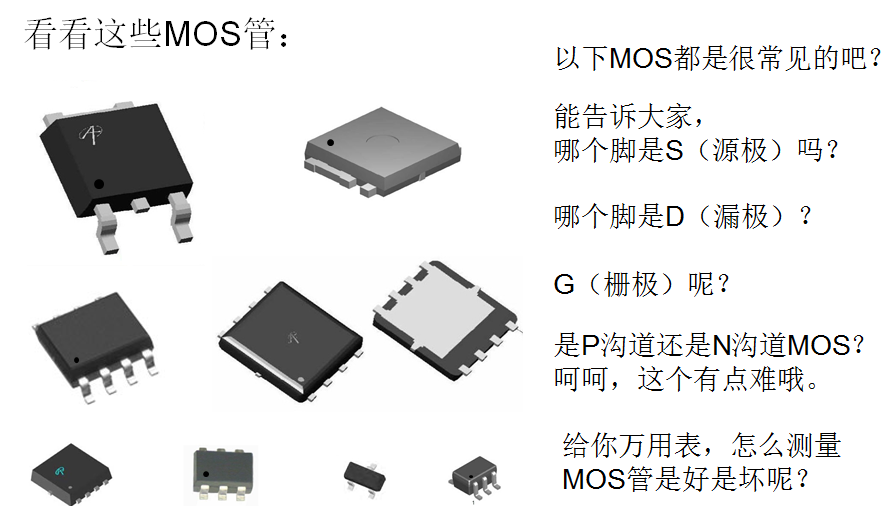

5.在讲解之前,先让大家了解一下MOS管。

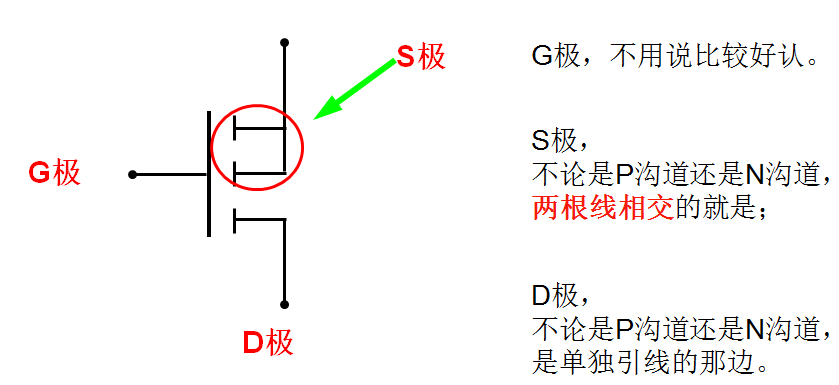

6、同样,MOS管也有三极。

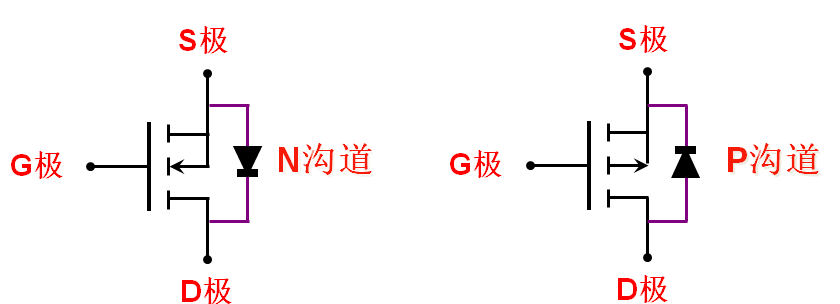

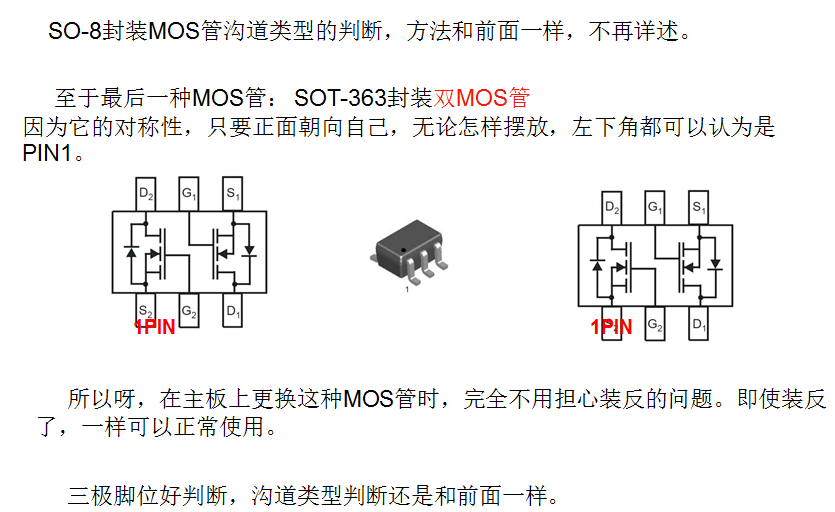

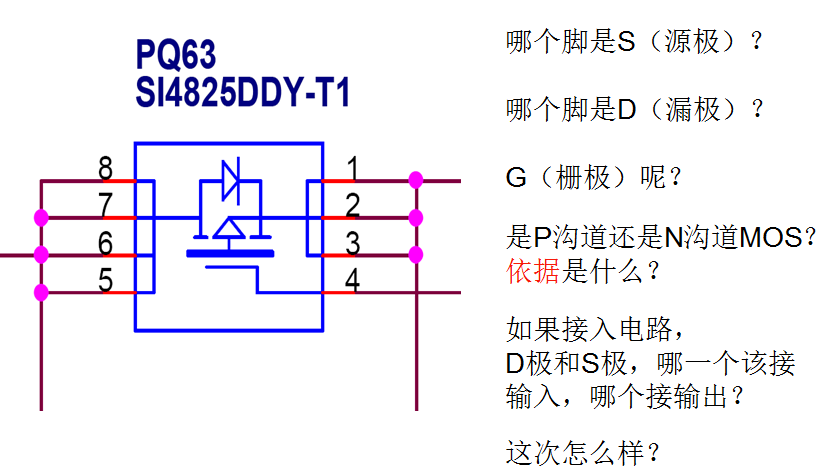

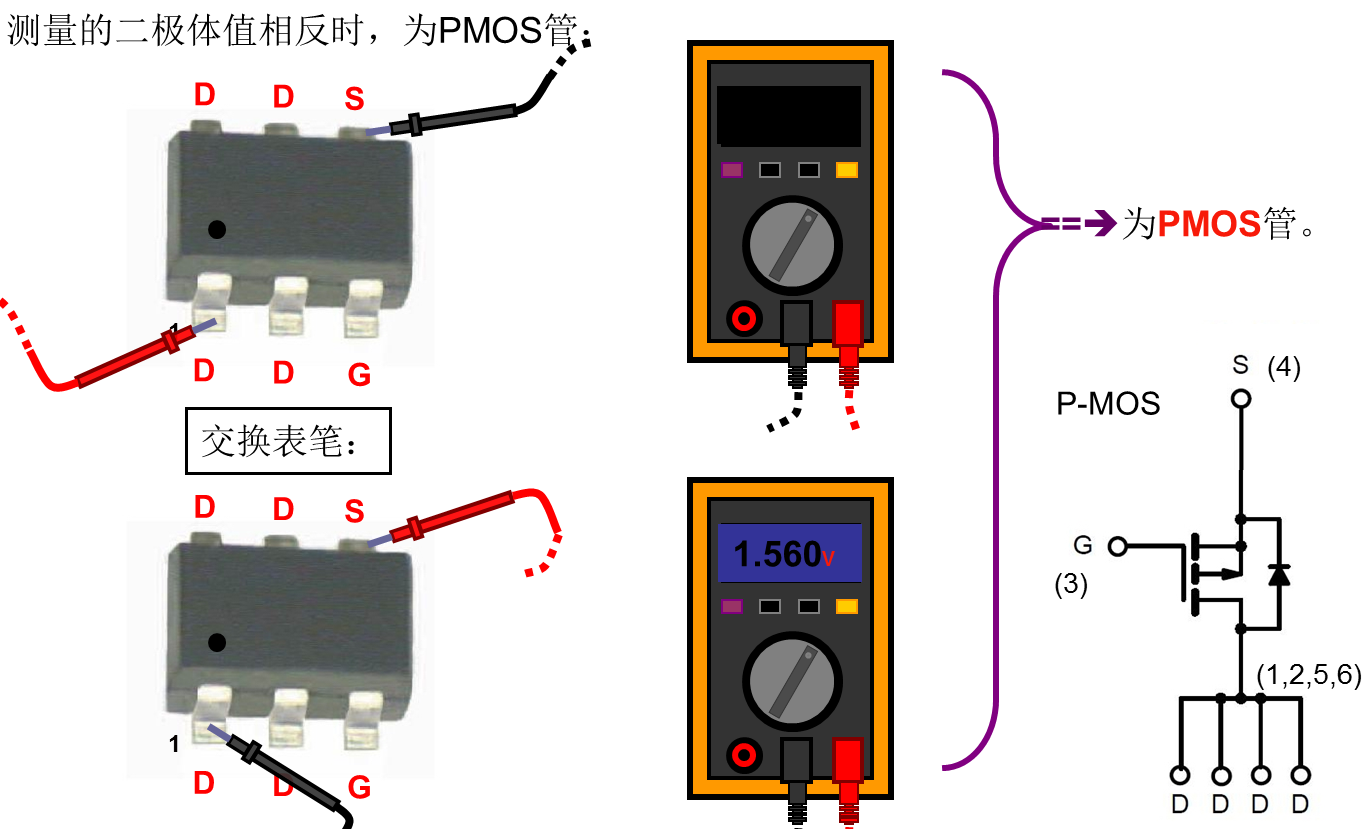

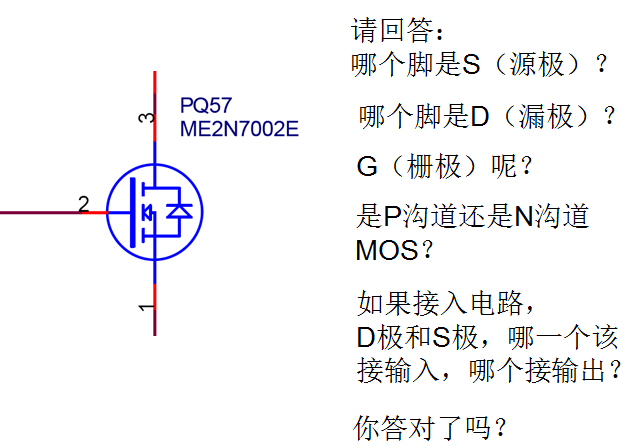

7、如何判断MOS管是N沟道还是P沟道?

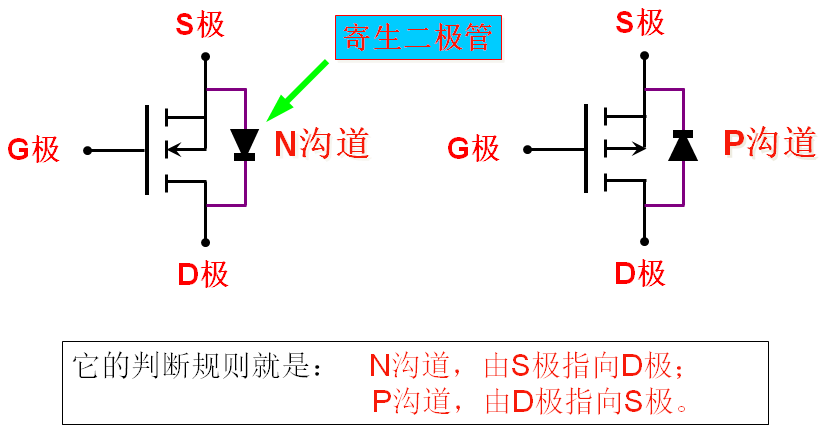

8、如何判断哪个MOS管有寄生二极管?

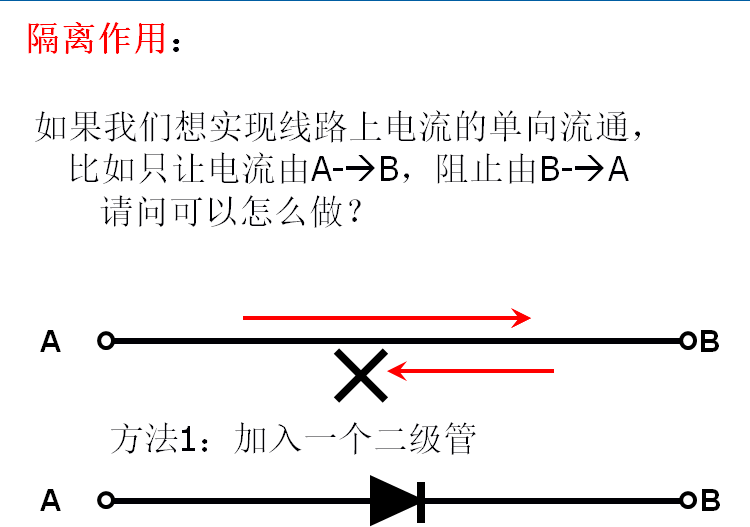

9. 要扩展您对MOS 管中寄生二极管作用的了解,请执行以下操作:
D-S之间的二极管的作用是防止VDD过压时烧坏MOS管。在MOS管被过压损坏之前,二极管首先反向击穿,向地传导大电流,防止MOS管烧坏。此外,G/S 之间的寄生电容很小,考虑到U=Q/C,通常会产生非常高的ESD 电压。栅极通常发生在G-S 之间,并且每隔一定时间添加TVS 以防止G-S 破坏。

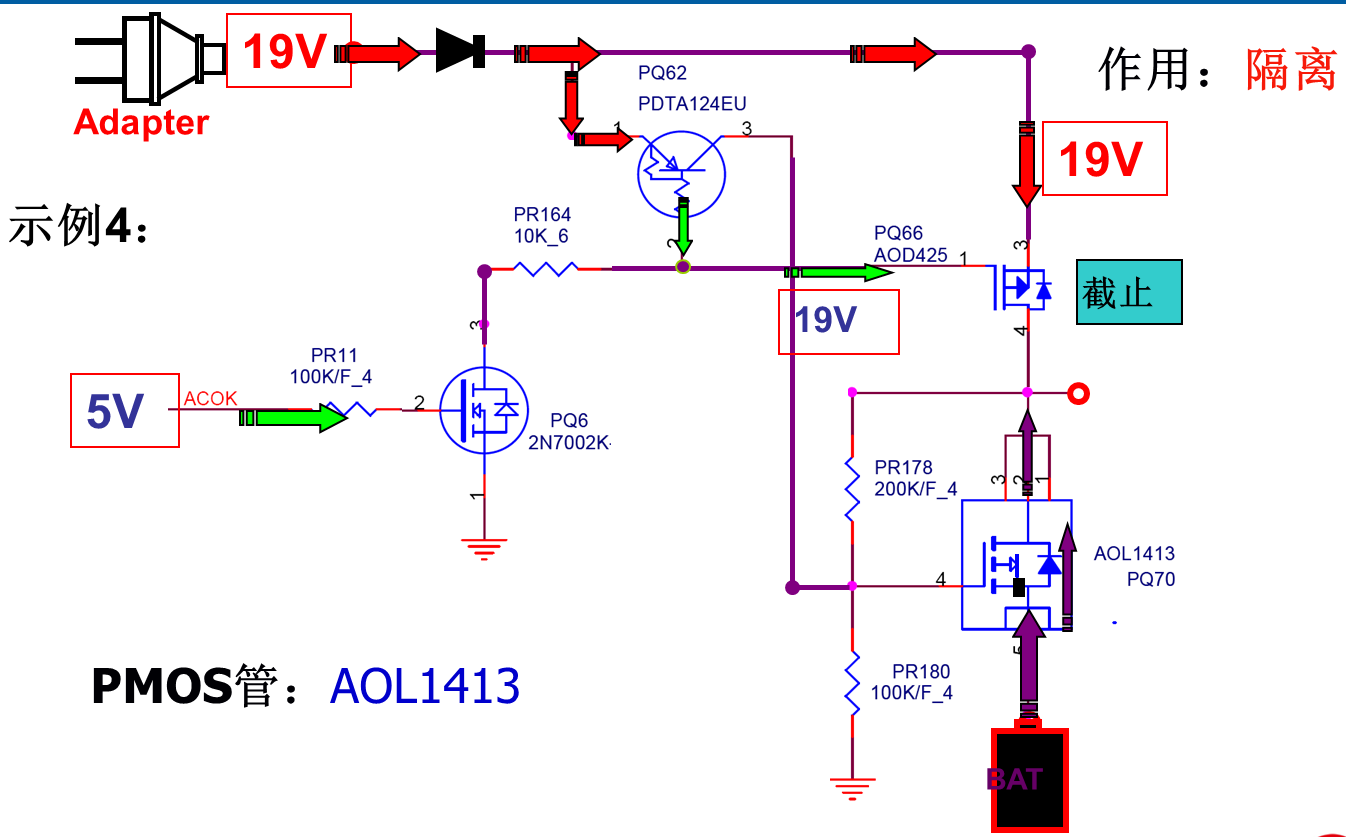

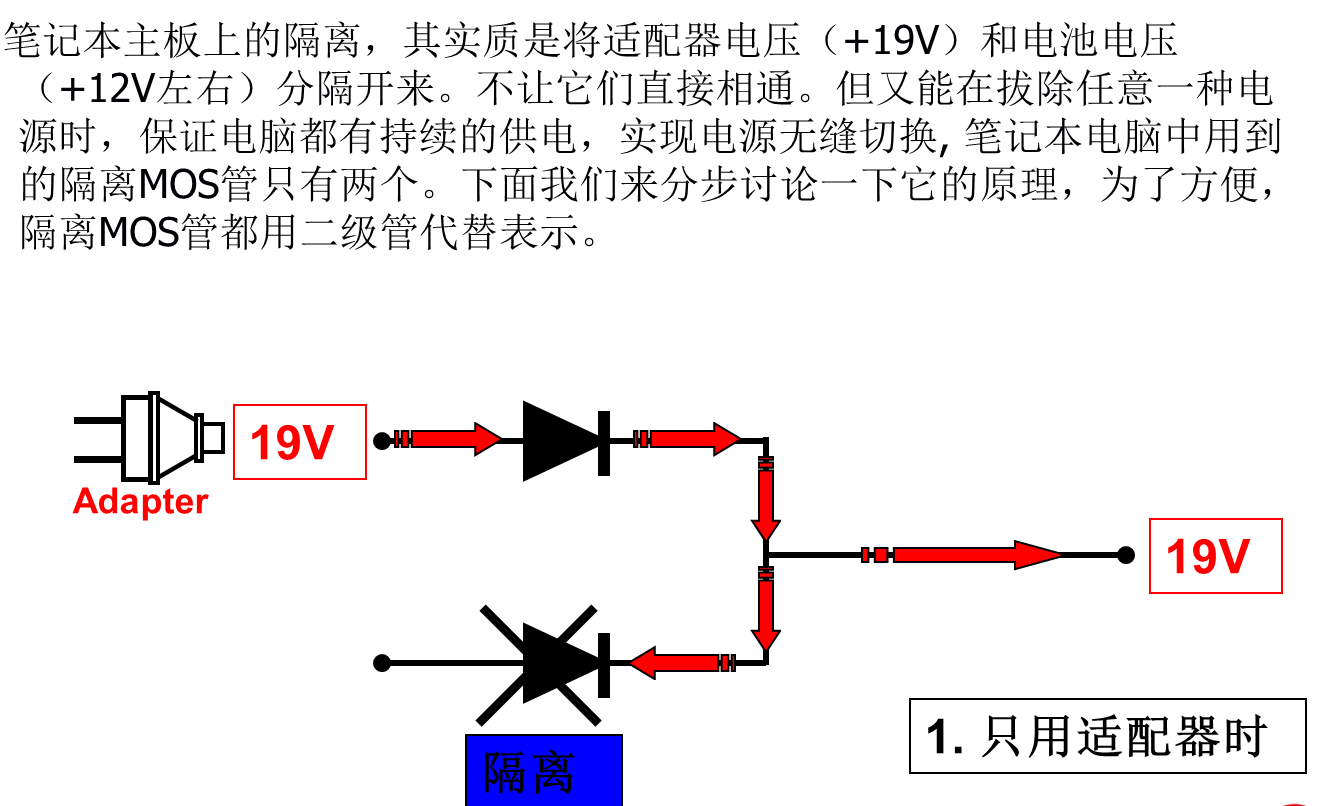

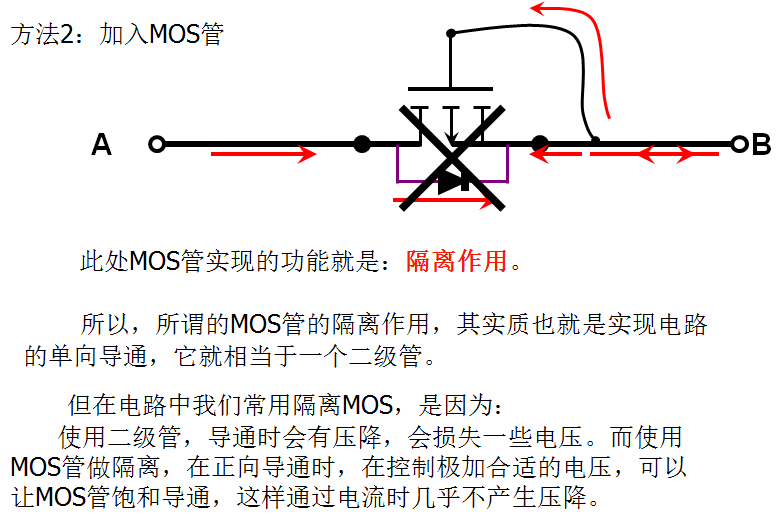

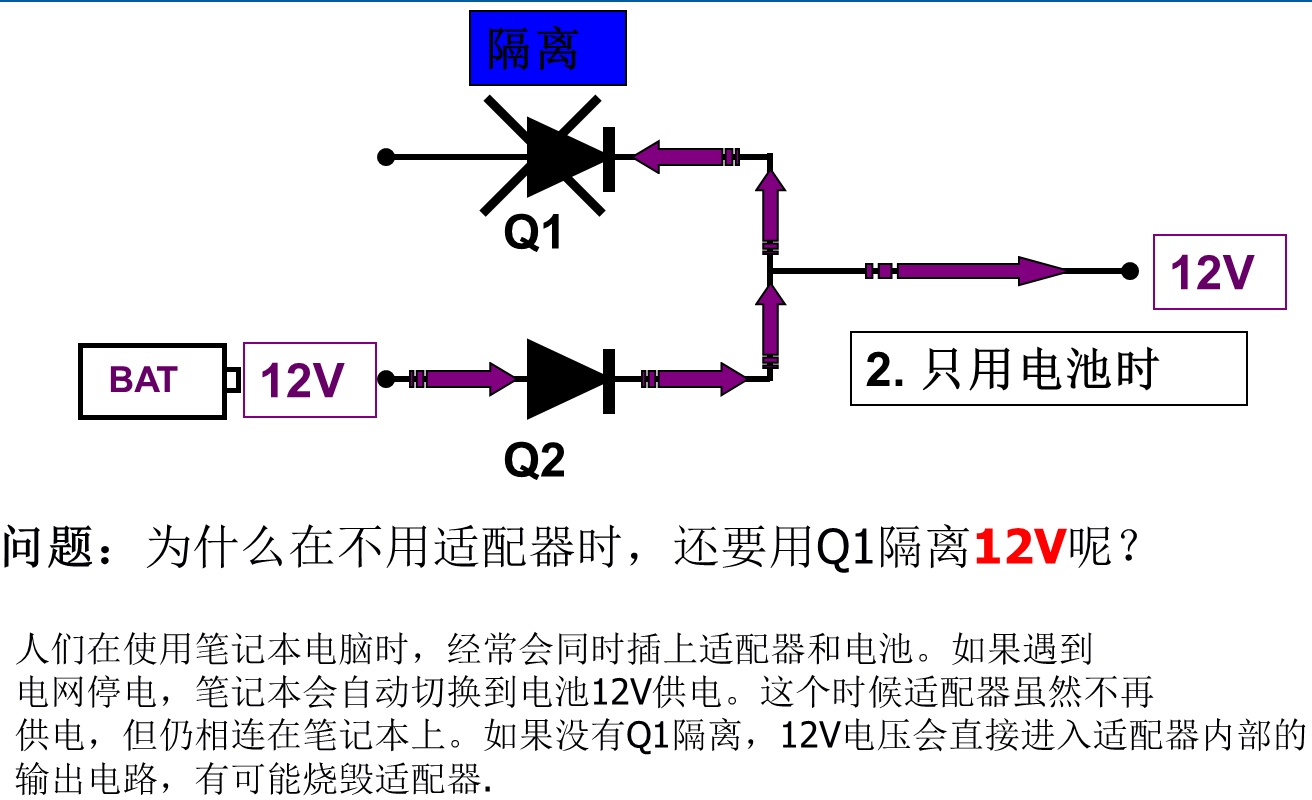

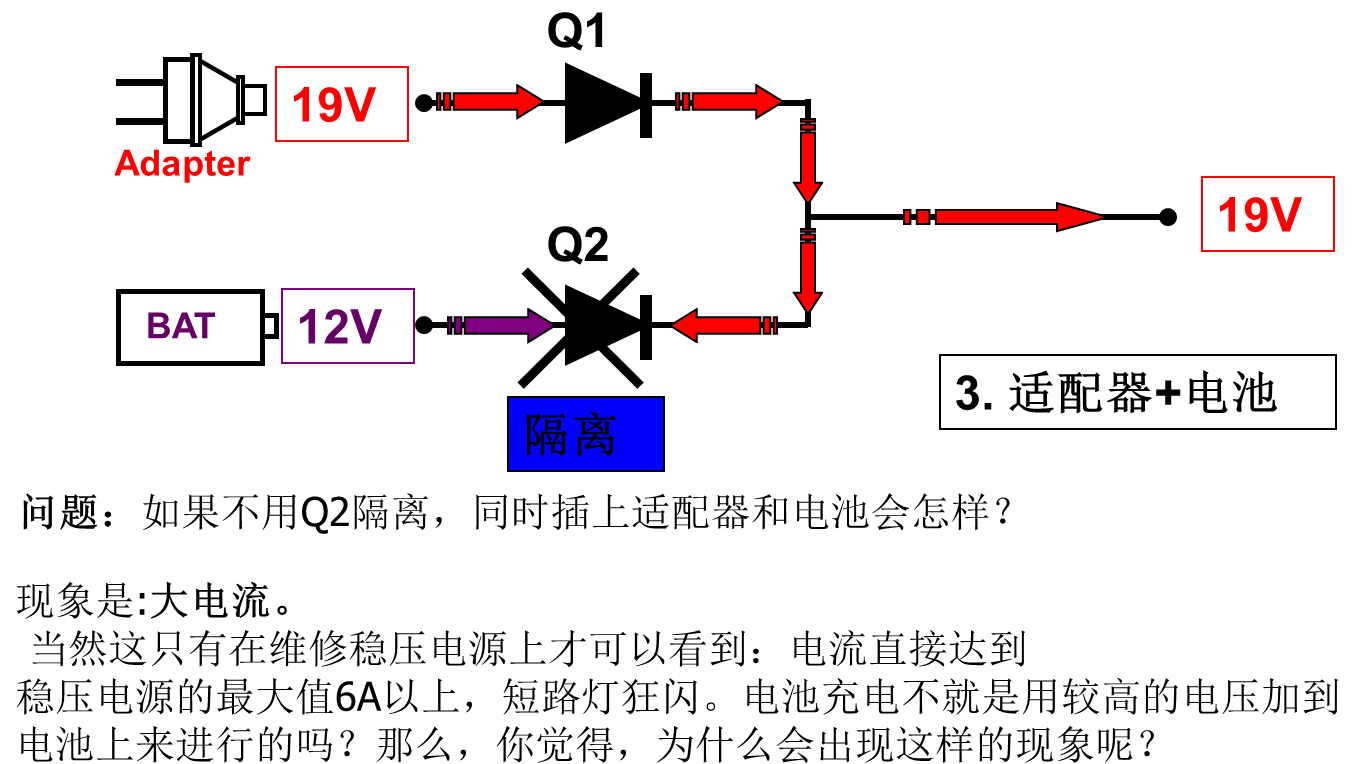

10、笔记本主板上的MOS管主要有两个作用。

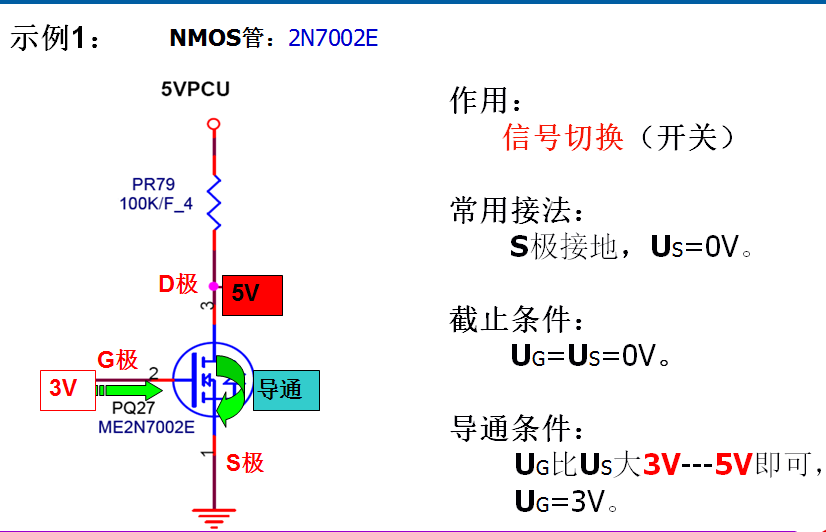

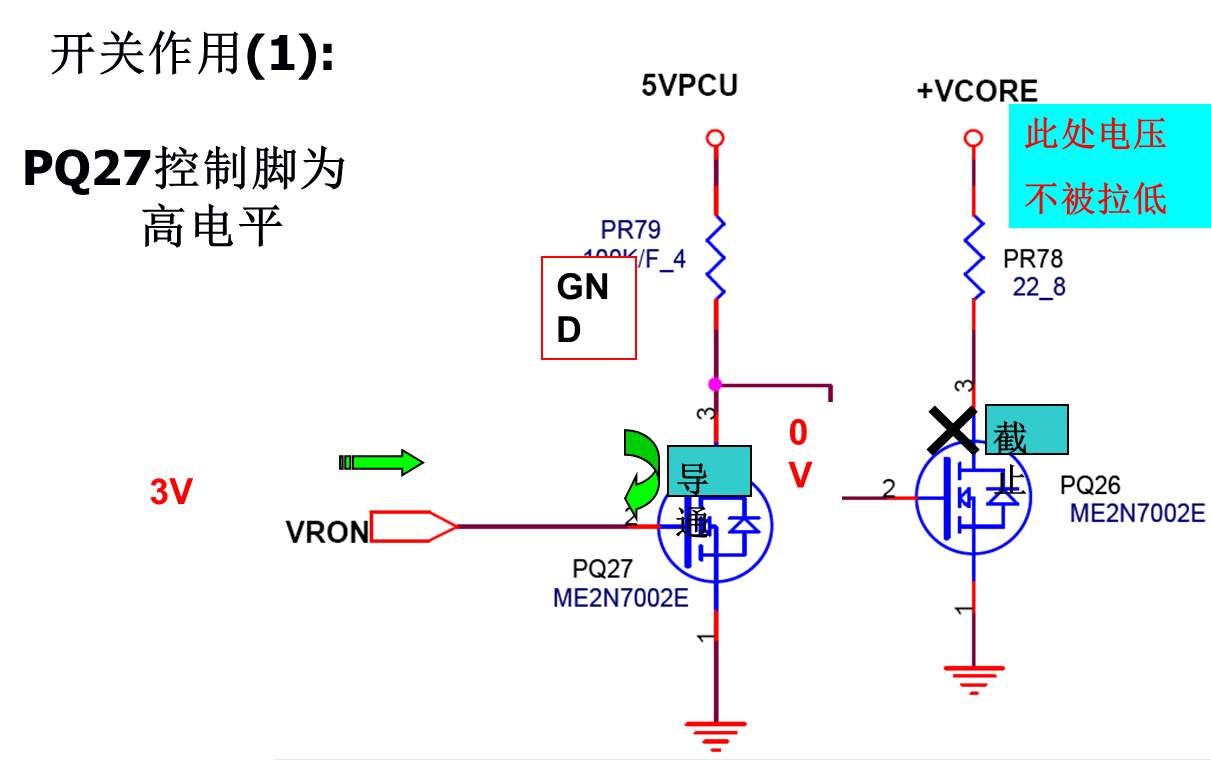

11、使用MOS开关进行信号切换(高电平和低电平切换)

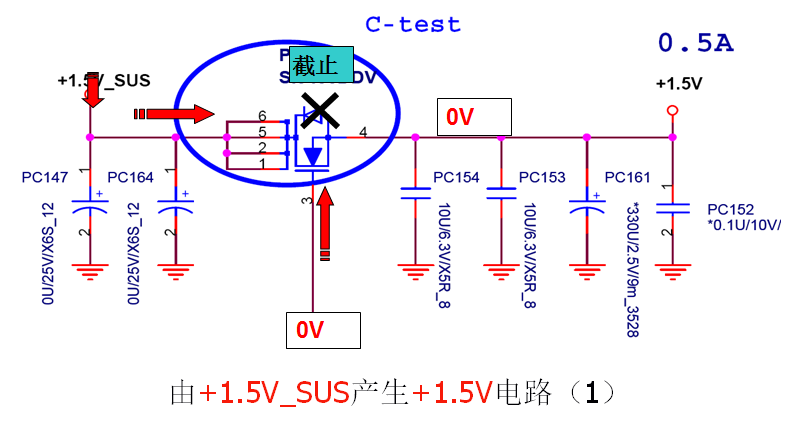

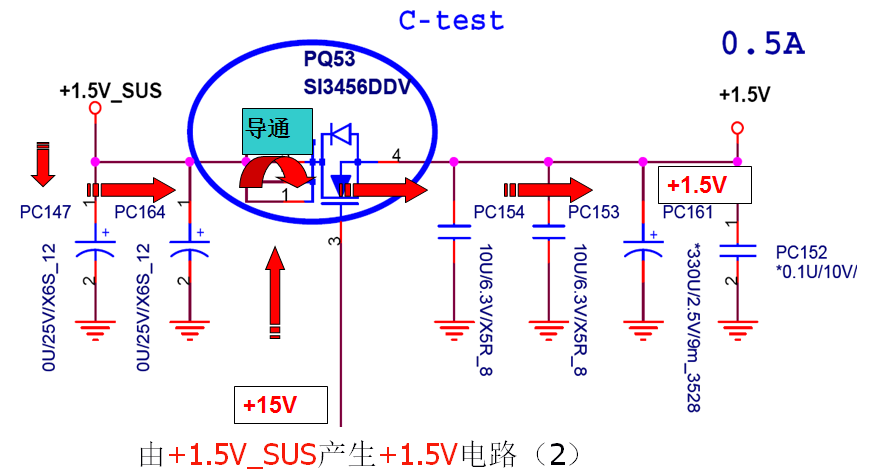

例1. 用MOS开关实现电压切换。

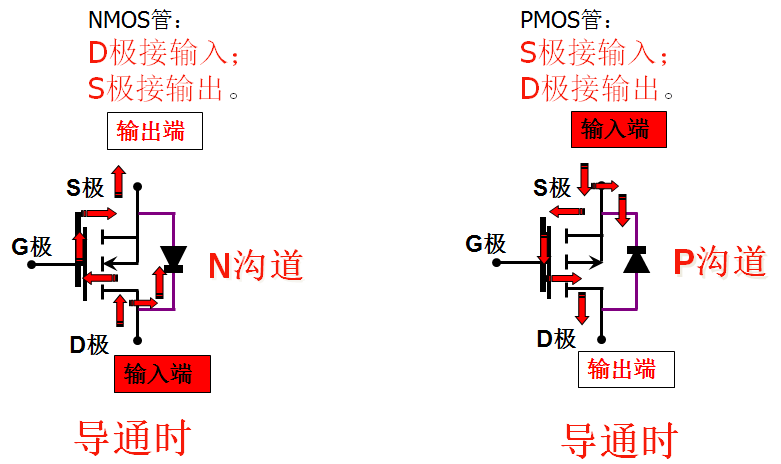

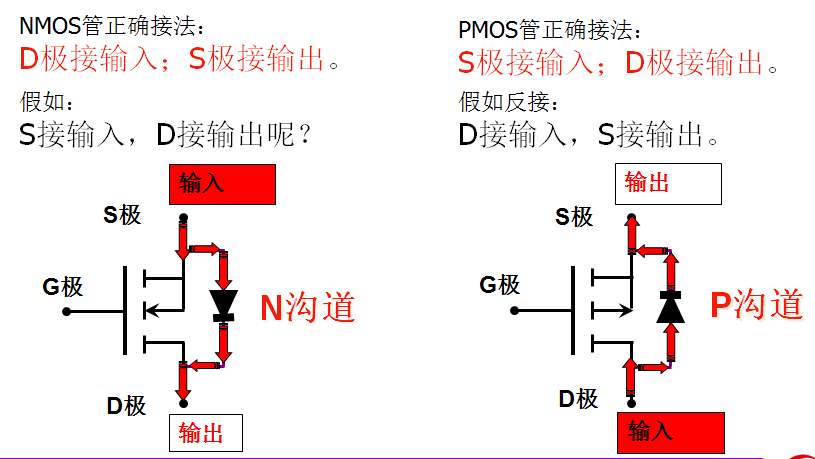

12、MOS管用作开关时如何在电路中连接

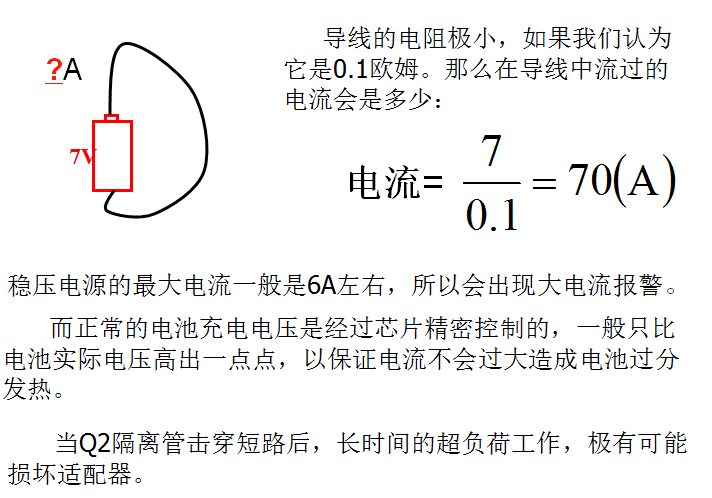

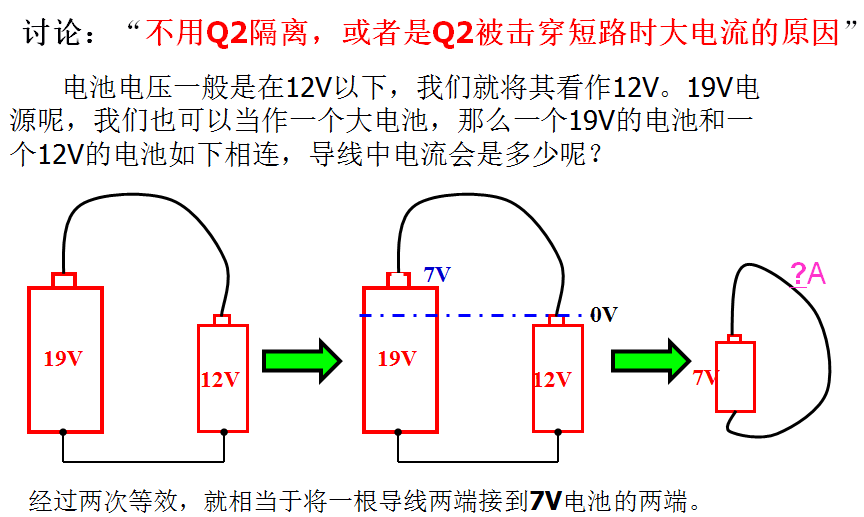

13、由于寄生二极管直接导通,NMOS管的S极电压无条件到达DMOS管,失去开关功能。同样,PMOS管的D极电压也可以无条件达到S极电压。杆将折断,开关功能将丧失。

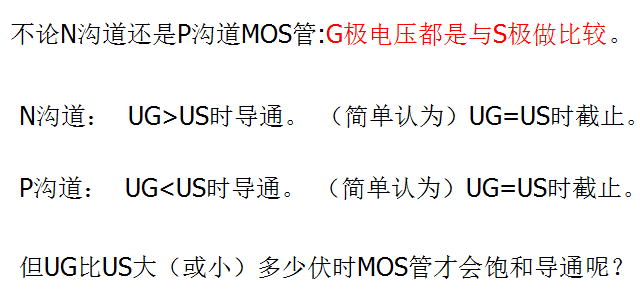

14、MOS管:的开关条件
当控制极电平为“?V”时,MOS管导通(饱和通电)?
当控制极电平为“V”时,MOS管截止。
15、饱和导通问题:
UG必须比US高(或低)多少伏才能使MOS管饱和导通?这个要看具体的MOS管。
不同的MOS管需要不同的压差。
笔记本主板中使用的NMOS可以简单地分为两类。
信号切换用MOS管:UG仅比US大3V—5V。
你只需要打开它,不需要在饱和时打开它。
例如常见的:2N7002、2N7002E、2N7002K、2N7002D、FDV301N。

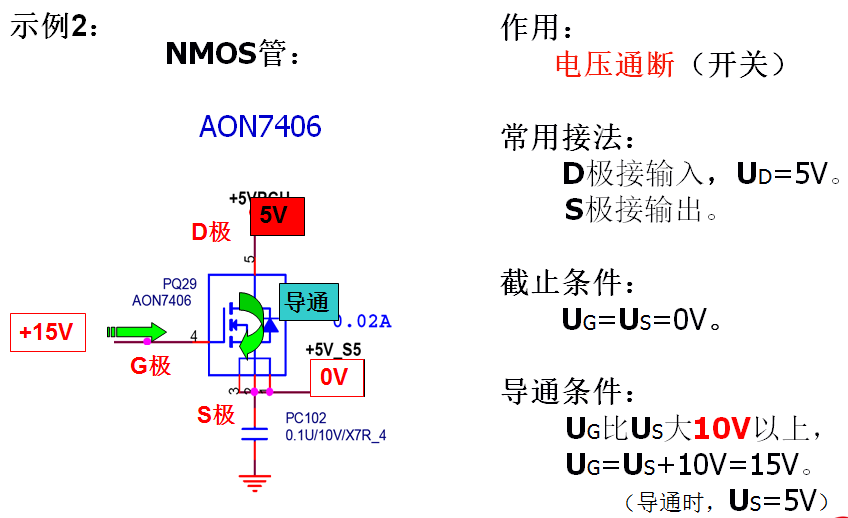

MOS管用于电压切换。 UG必须比US大10V并且导通。
必须在饱和导通条件下工作。
常见的有:AOL1448、AOL1428A、AON7406、AON7702、MDV1660、
AON6428L、AON6718L、AO4496、AO4712、AO6402A、AO3404、
SI3456DDV、MDS1660URH、MDS2662URH、RJK0392DPA、RJK03B9DP。
PMOS管的状态与NMOS管的状态正好相反。
144~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717787055&x-signature=Ax6l8b%2BrI%2BBJn4ZU3aBxay4AOfM%3D” />

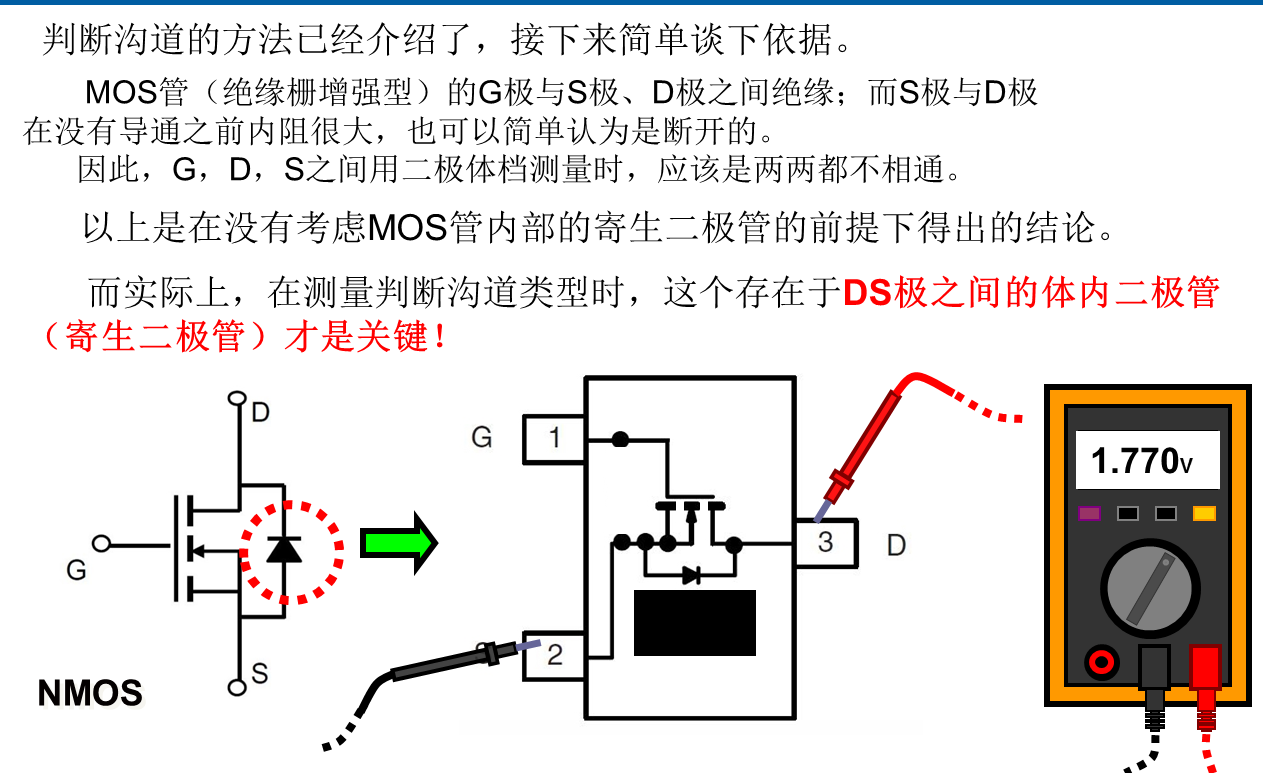

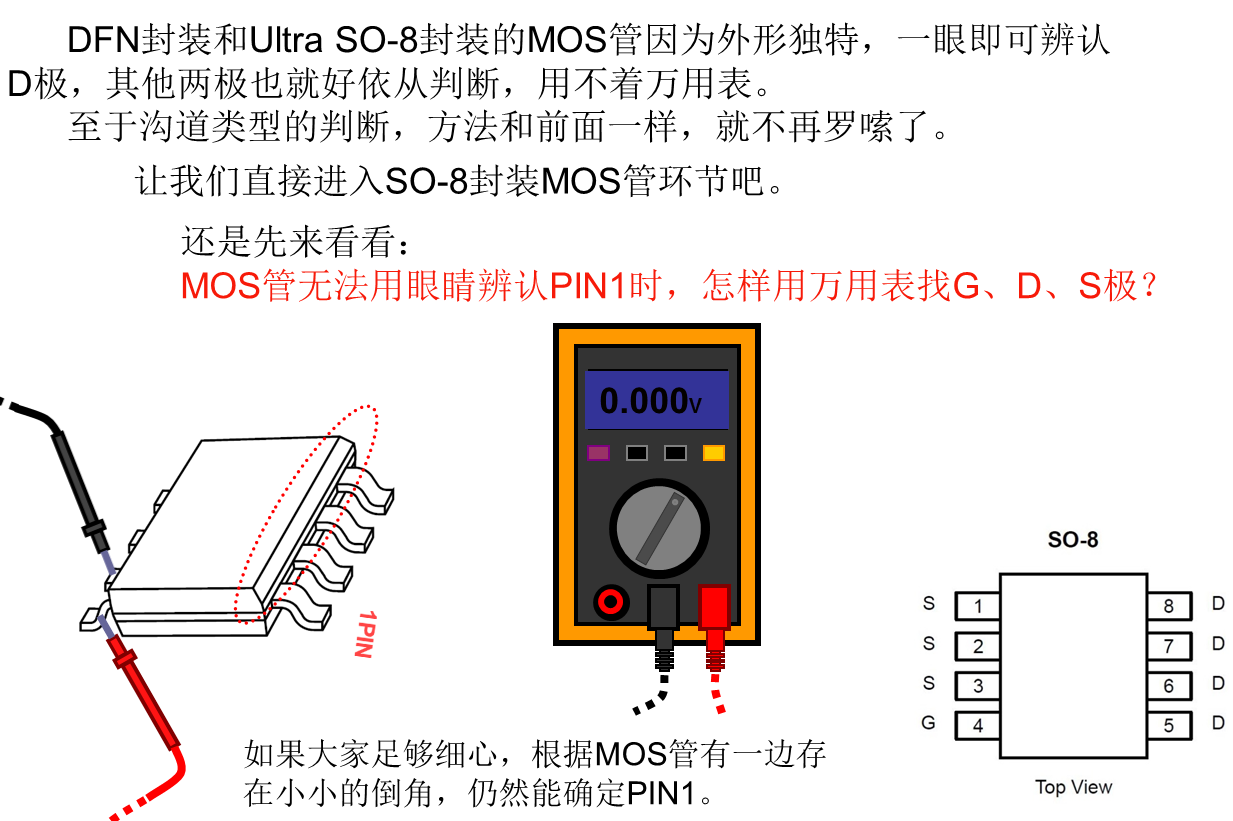

测量的注意事项:
以上都是在MOS管没有被接入任何电路的情形下,进行的测量。 如果MOS管在板时进行测量,测量的值会受到所在电路的影响,有可能会误导判读。 建议在板测量出异常时,最好取下进行一次复判。
测量前,最好用表笔金属针头部分短接MOS管G极与S极,以释放MOS管G极可能残留的静电电荷。因为G极如果存在静电电压可能会造成D与S极处于导通状态,而引起误判。
我们这里测量用的是数字万用表。(当调至“二极管档”时,红表笔是正极(+),黑表笔是负极(-))
如果使用指针式万用表,注意红黑表笔上电压极性刚好相反,请注意测量的结果应该颠倒才对。
正常来讲MOS的D-G或G-S之间都是有很高的阻抗(一般为107以上的阻抗),D-S之间
有一个正向的阻值约(450~550)左右的二极值,偏高与过低都是有问题的。
代换原则:
1.N沟道代N沟道。P沟道代P沟道,决不能N沟道代P沟道的,耐压大于原来的MOS管,导通电阻要小于原来的。
2.大功率的MOS不能使用小功率的MOS管来代换,主板中大多数的MOS管都分为上管与下管大多数都是转换电压的,所以遇到其中一颗MOS损坏,最后需要将2颗MOS一起更换,这样避免只换一颗通电后又要烧MOS。
如果对MOS管不熟悉最后在网上下载资料确认之后再去更换,避免带来不必要的麻烦。
备注:此课程只是为基础入门知识,未来专门重点讲笔记本教程,如果对笔记本电路有兴趣的学员可以在下方给我留言或转发,到时候免费曾送电路图与教学识频与相关软件
