mosfet场效应管,场效应管和mos管的工作原理

Mos管简介: Mos管又称场效应管,即在集成电路中绝缘性场效应管。它的结构即: 在一定结构的半导体器件上,加上二氧化硅和金属形成栅极。Mos管p型和N型区是可

Mos管简介: Mos管又称场效应管,即在集成电路中绝缘性场效应管。

其结构式为:添加二氧化硅和金属,在具有特定结构的半导体器件顶部形成栅极。 Mos管的p型区和n型区可以互换。见图和结构图

5b7364e31afc461cb8a596cf761c57e3~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717787085&x-signature=8%2B0oGvwnNmDtMXtU42oizrAp8bc%3D

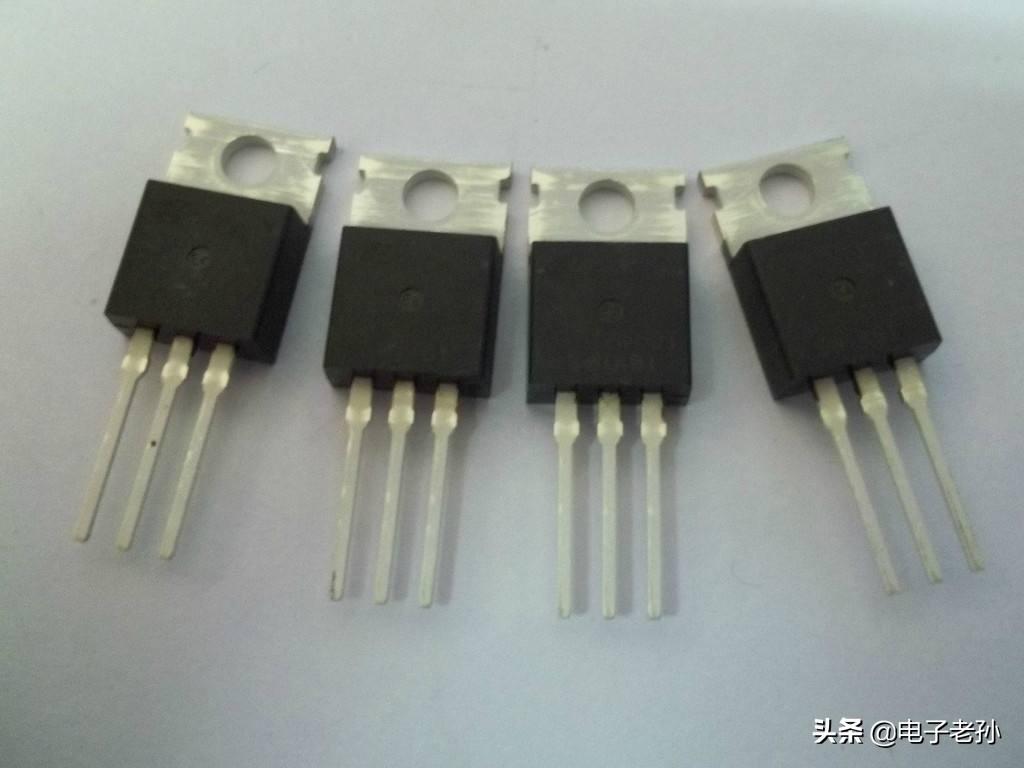

图Mos场效应管外形

0c6d1c39885c4919b52899f079c2380e~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717787085&x-signature=Y2RsjVG09V%2FIewRGY%2FTFlfeMzRU%3D

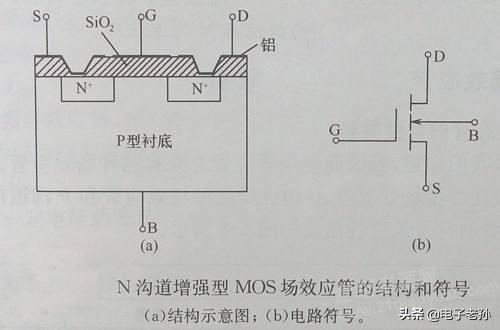

图Mos管的内部结构图

2. Mos管(场效应管)的工作原理:

d493bd5376054cc3aa71283792f77b23~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717787085&x-signature=vsMvpyDQQsFpgvAr95hQbVnZQs8%3D

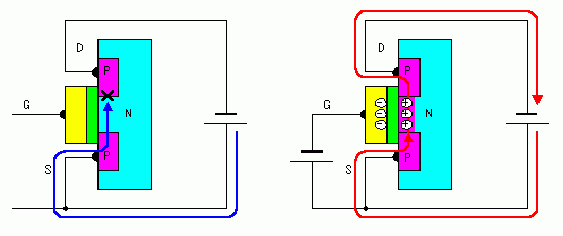

Mos管的工作原理(以N沟道增强型Mos场效应管),它是利用Gs来控制“感应电荷”的多少,以改变由这些“感应电荷”形成的导电沟道的状况,然后达到控制漏极电流的目的。見图

:01 0-1010 3336 0

图Mos管的工作原理图

在制造Mos管子时,通过工艺使绝缘层中出现大量正离子,故在交界面的另一侧能感应出较多的负电荷,这些负电荷把高渗杂质的N区接通,形成了导电沟道,即使在Gs=0时,也有较大的漏极电流ID。当栅极电压改变时,沟道内被感应的电荷量也改变,导电沟道的宽窄也随之而变,因而漏极电流ID随着栅极电压的变化而变化。

a836bbfcc37a4be5b77fb18d3b43993a~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717787085&x-signature=s8OVBNRWfsE5maOrPCgUNa9nyQg%3D

3..Mos管的分类

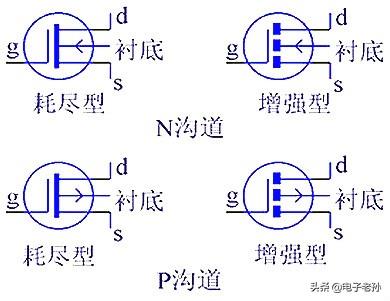

按沟道材料型和绝缘栅型各分N沟道和P沟道两种; 按导电方式: Mos管又分耗尽型与增强型,所以Mos场效应晶体管分为N沟耗尽型和增强型; p沟耗尽型和增强型四大类: N沟道消耗型、N沟道增强型,p沟道消耗型、p沟道增强型。見图

进口: 2Sk492.493.494。 505.507。 508.514.518`519.520;2N7000.7002.510A.530A.540A.610-820A等

图Mos场效应管的分类

4.Mos场效应管部分型号: 原国产: 3DJ2D、3DJ6D、3DJ7E、3DJ15H;

原创文章,作者:小条,如若转载,请注明出处:https://www.sudun.com/ask/84120.html
