pid控制原理是什么,pid控制原理详解

比例积分微分控制简称PID控制,是最早发展起来的控制策略之一,由比例单元(P)、积分单元(I)和微分单元(D)组成。 由于其算法简单、鲁棒性好和可靠性高,被广

比例积分微分控制又称PID控制,是最早发展起来的控制策略之一,由比例单元(P)、积分单元(I)和微分单元(D)组成。

e7981058920f4b84b53aff28d6d967e4~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717800387&x-signature=wVNfkOzDvtfYB2G2mze3bqsRAoQ%3D

由于其算法简单、鲁棒性好、可靠性高,在工业过程控制中得到广泛应用,约90%的控制回路采用PID结构。

简单地说,就是根据给定值和实际输出值形成控制偏差,并将偏差通过线性组合进行比例、积分、微分,形成控制被控对象的控制变量。

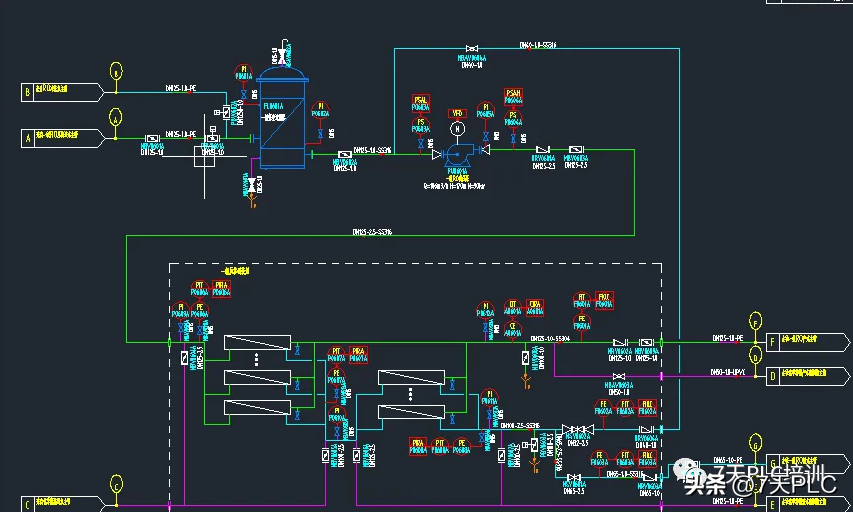

PID控制原理

PID是一种通过温度传感器检测要控制的温度,将检测到的温度转换成电信号,并将此检测信号与控制温度的信号进行比较的方法。

d9e272a0ffab421eadfe0e56f473fc5c~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717800387&x-signature=MP%2BtMrK8bWuKJarD0exCjuGCTo4%3D

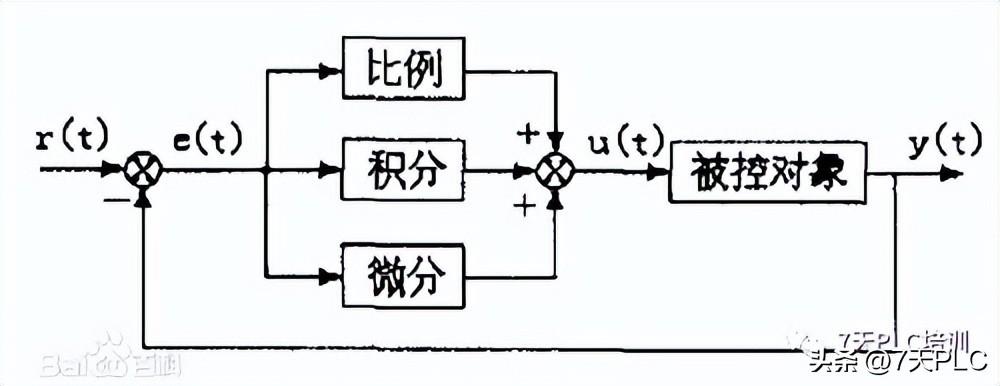

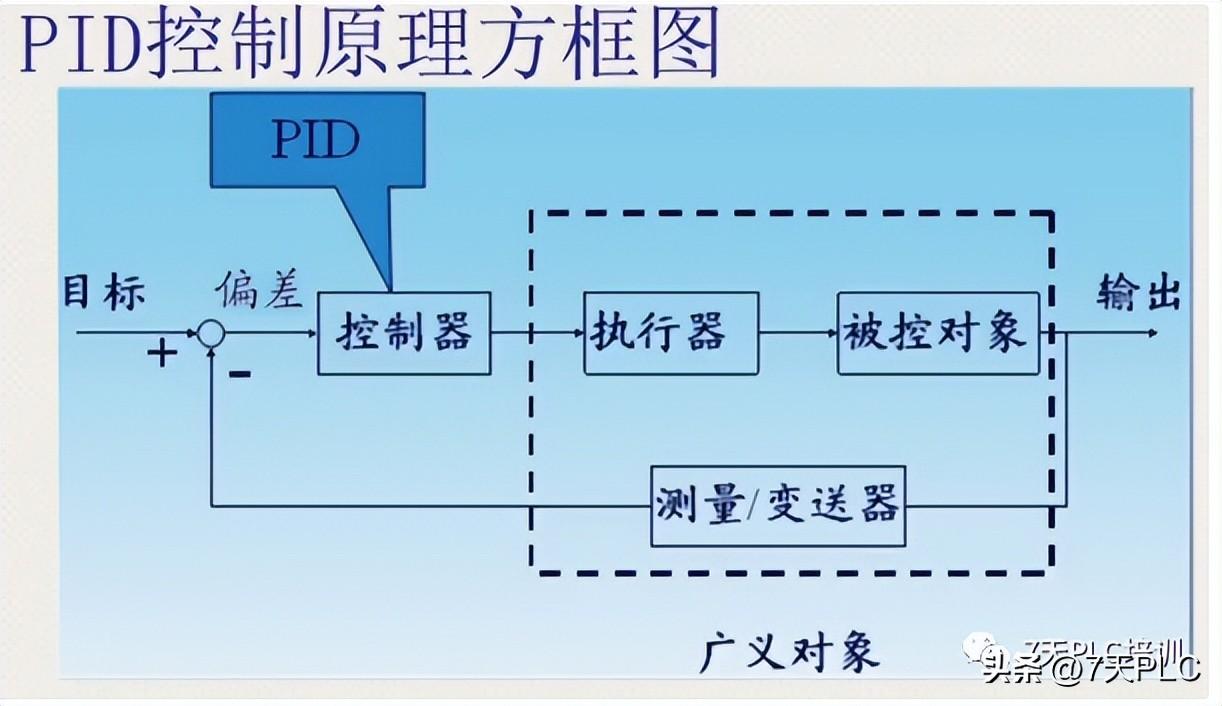

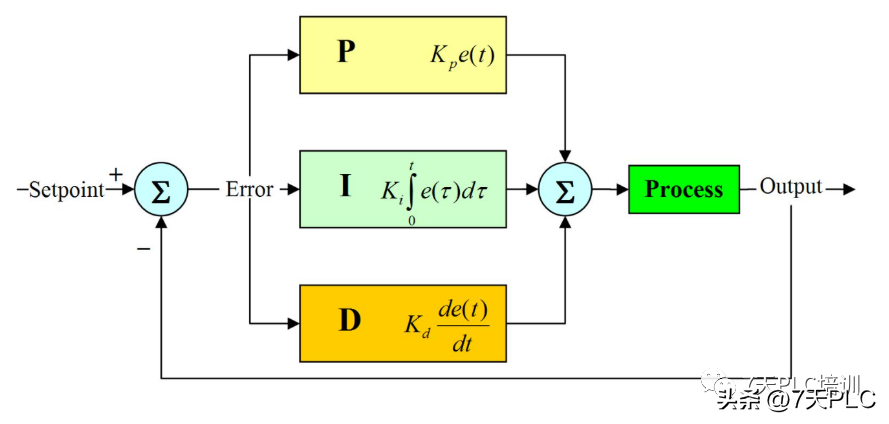

图1所示为传统PID控制方法的原理。这是典型的机组负反馈控制方法。该系统由PID控制器和被控对象组成。

07724b95053949bb97c57dbea8dcb885~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717800387&x-signature=TaNcuMuTCl%2BFscDWE0gYJkH4ESs%3D

本质上,它是一种通过集成电路自动计算设定值和目标值,实现模糊PID算法并快速达到最优控制状态的装置。

efcbebf3ca6a48c3b6167fecc1b4a908~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717800387&x-signature=ja4yhoWjRRp7Ln38qs2XVSPepR0%3D

PID算法流程图

2f044db447fa477bb548e2f161a473f5~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717800387&x-signature=sEy4Qsy%2BT0%2F%2F4QMJuUGrFDyr%2F%2Fg%3D

PID控制型

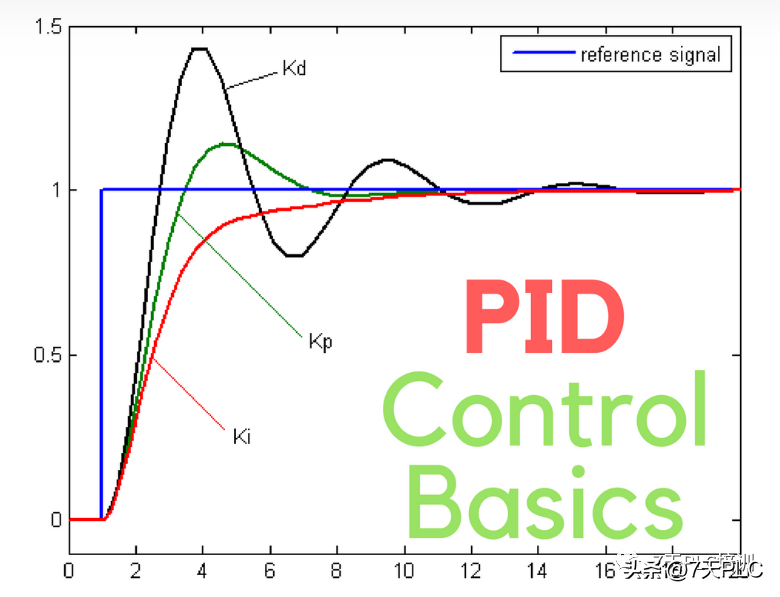

找到最优的参数设置,并按照从最小值到最大值的顺序检查,

首先是比例,然后是积分,最后是微分。

曲线经常振荡,所以需要增加比例拨盘。

曲线围绕海湾上升,比例表盘变小。

当曲线偏离时,恢复速度减慢并且积分时间缩短。

曲线波动周期长,积分时间长。

由于曲线的振荡频率较快,因此首先减小导数。

如果动态差异较大,则波动会较慢,因此微分时间应较长。

理想的曲线有两个波浪,前高后低,比例为4比1。

如果再看第二次调整,进一步分析的话,调整的质量并不低。

24300b18d069411c8fd2ebc8b7990705~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717800387&x-signature=l8iGC5pKdFoJyHO0hkC4RJjgHhU%3D

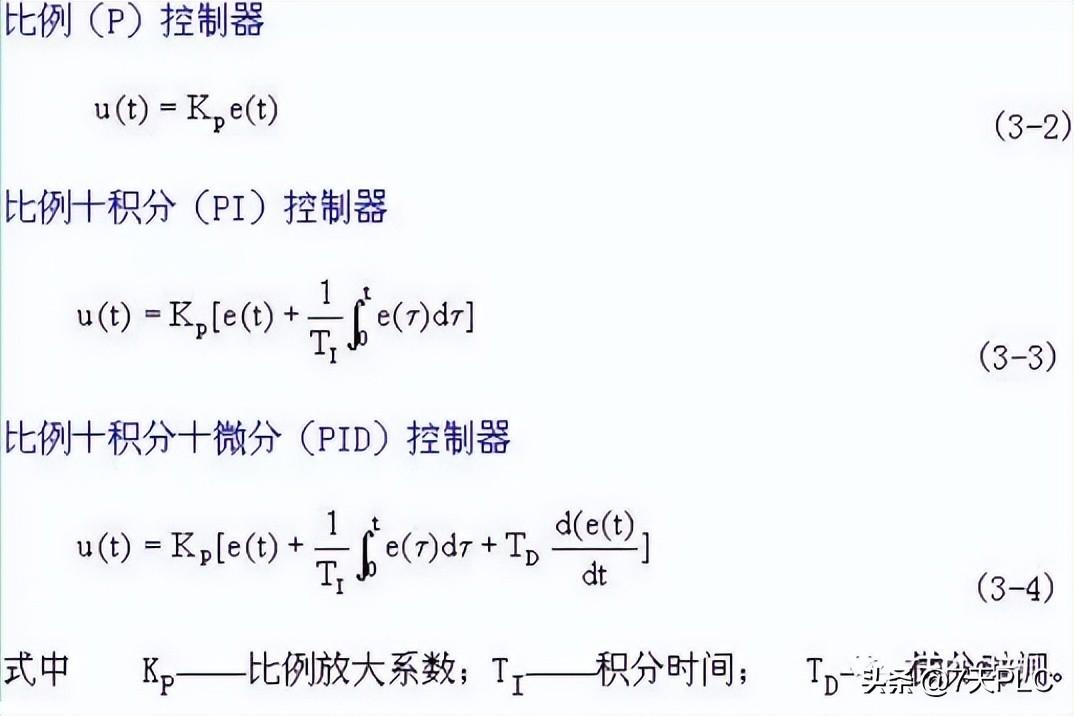

PID算法为:

3c2671fd7f114935b431fbb3f68321f0~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717800387&x-signature=ns%2B6YxxAVYwKBWycoEbixetfvv0%3D
