何谓pwm,pwm是一种什么技术

考虑这样的波形:它是在0v和12v之间切换的电压。显然,由于电压在12v的持续时间与在0v的持续时间完全相同,因此连接到其输出的“合适的设备”将看到平均电压,并

考虑以下波形。

5ea364589a9d448499e6359e33828228~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717805126&x-signature=1qTIUUzDm2byEq6W0rQL6hzrr%2Bo%3D

它是在0v 和12v 之间切换的电压。显然,电压在12V 时的持续时间与在0V 时的持续时间完全相同,因此连接到该输出的任何“适当设备”都会查看平均电压并认为它提供6V,这可能正好是12V 的一半。

因此,通过改变正脉冲的宽度,就可以改变“平均”电压。

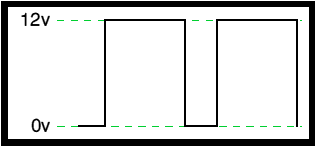

同样,如果开关将电压保持在12 的三倍0v,则平均值将为12v – 9v 的3/4,如下所示。

5d962bb152cd410b92609b0ac7303a8f~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717805126&x-signature=uaJmpjrB9mHJ%2BDZurf5PrB3RaYc%3D

如果12V 输出脉冲仅持续总时间的25%,则平均值将为12V 或3V 的25%。

cd3a5ea8439a448ebc3388605af1879f~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717805126&x-signature=CpV%2BW4XGUjL%2FJruw9JeWyPrLWxI%3D

通过改变(或“调制”)输出达到12V 所需的时间(即正脉冲的宽度),您可以改变平均电压。因此,我们采用“脉宽调制”。

我之前提到过输出需要“适当的设备”。收音机无法正常工作。收音机将先检测到12V,然后检测到0V,并且可能无法正常工作。然而,电动机等设备的响应是平均的,因此PWM 对于电动机控制来说是很自然的。

脉宽调制器

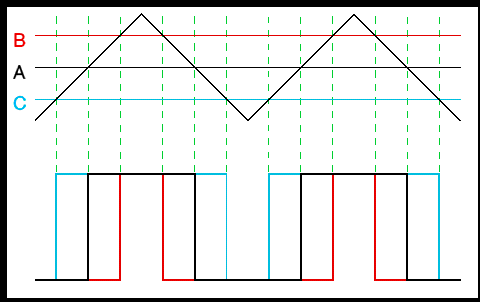

那么我们如何生成PWM 波形呢?其实很简单,电路已发布在TEC 网站上。首先,生成如下图所示的三角波形。这可以与直流电压进行比较并进行调整以控制所需的开/关时间比。当三角形超过“需求”电压时,输出变高。当三角形电压低于所需电压时,输出变低。

9dc5f6c1d0464fac8b345c3948983a40~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717805126&x-signature=tIv5BiJ5yL57MGQjYNacv8f0%2Fyc%3D

如果需求速度为中(A),您将得到黑色的输出50:50。输出将有一半时间为高电平,一半时间为低电平。

幸运的是,有一种称为比较器的IC(集成电路),通常在一个封装中分为四个部分。一个可以用作振荡器来产生三角波,另一个可以用作比较,因此一半IC和另外7位可以完成一个完整的振荡器和调制器。

三角波具有大致相同的上升和下降斜率,是最常用的三角波之一,但您也可以使用锯齿波(电压下降很快,冲洗缓慢)。可以使用其他波形,但精确的线性度(上升和下降的程度)不太重要。
