三极管原理最通俗的表达理解(干货!)

本文主要介绍三极管原理最通俗的表达理解,希望对大家有所帮助。对三极管放大作用的理解,切记一点:能量不会无缘无故的产生,所以,三极管一定不会产生能量。但三极管厉害

本文主要介绍三极管原理最常见的表述和理解,希望对您有用。

a815274ae2824e0cafc3f4e9532ef777~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717854464&x-signature=GGXNFRtviIdwSFm9fMTXNJfgAQA%3D

要了解三极管的放大效果,请记住以下几点:能量不会无缘无故地产生,因此三极管永远不会产生能量。

不过三极管的伟大之处就在于可以用小电流控制大电流。

放大的原理是通过小的交流输入来控制大的静态直流。

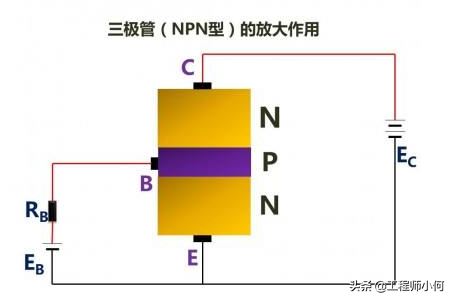

46c84c478b0949f280a6b6b93f566831~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717854464&x-signature=e6C6kUgVWtv4lgdCCNLl5ZHGz3g%3D

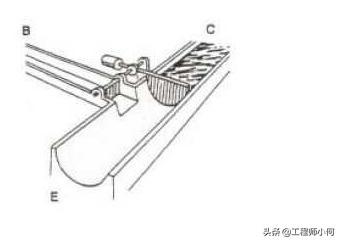

假设三极管是一个水坝。这座水坝的奇特之处在于它有两个阀门,一个大阀门和一个小阀门。小阀门可以手动打开,但大阀门太重,无法手动打开,只能利用小阀门的液压来打开。

因此,正常的工作过程是,每次放水时,人们打开一个小阀门,一小股水滴出来,水滴撞击大阀门的开关,大阀门打开,剧烈的河水就会流淌出来。出去。在下面。

如果你能不断地改变一个小阀门的开度,然后以精确的比例改变一个大阀门的开度,你就能完全控制。

在这里,ube是小流水,use是大流水,人是输入信号。当然,将水流与电流进行比较会更准确,因为三极管毕竟是电流控制元件。

截止区域:截止区域是小阀门开度不够,无法打开阀门时的区域。

饱和区:小阀开启过多,大阀释放的水流量应达到临界流量,但当小阀关闭时,可能会从饱和状态返回到三极管工作状态。从区域到线性区域。

线性区:水流量可调。

失效区:例如水库中有水流,水位过高(对应Vce过大),因此产生间隙,水流出。另外,小阀门打开时,耐压较低,更容易损坏。

学期

1. 晶体管

晶体管是共存于一种半导体材料上的两个PN 结。每个半导体晶体管都有两个PN结,因此也称为双极结型晶体管。

晶体管实际上是连接到同一极的两个二极管。这是一种电流控制元件,采用基极面积较窄的特殊结构,通过载流子扩散和复合,根据集电极电流来控制基极电流,增强了三极管的控制能力。

根据内部结构,晶体管可分为PNP管和NPN管,当两种管子按一定方式连接时,可以形成一对工作能力更强的管子。根据三极管的功耗可分为小功率三极管、中功率三极管、大功率三极管等。

2. 功能与用途

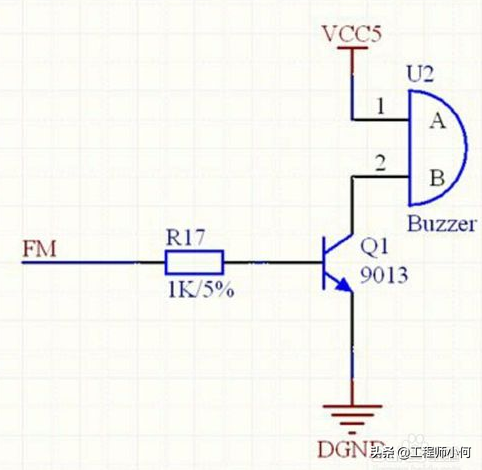

晶体管具有放大电流信号和控制开关的功能。因此,晶体管可以用来放大信号和控制电流的通断。例如,在一些特殊情况下,微控制器可以输出正电压来控制负电压器件,或者如果需要反向控制,则可以输出负电压来控制正电压器件。晶体管用于电源、信号处理等。集成电路也由许多按特定电路格式连接的三极管组成,并具有特定的用途。三极管是最重要的电流放大元件。实际应用需要不断的测试和调试,以根据您的需求选择合适的晶体管和原理图。

da2565f9be7443c5aa80f0f81272eecb~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717854464&x-signature=WeWW0YqJEXrw8qXM0fbIl0Dio%2FE%3D

d309a941441941fc813c4c0aa3e81fc0~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717854464&x-signature=jTZYj5EfcZQ083%2FalhFjm72ht%2Bg%3D

三、三极管重要参数

1、值

值是三极管最重要的参数,因为它代表了三极管放大电流信号的能力。 值越大,放大小信号的能力越强,反之亦然,但不能太大,太大会使晶体管的性能不稳定。它应该在30 到80 之间。一般来说,三极管的值并不是一个特定的指标,通常会根据元件的工作条件而略有变化。

2、极间反向电流

极间反向电流越小,三极管就越稳定。

3、晶体管的反向击穿特性:

晶体管由两个PN 结组成,当反向电压超过其额定值时,它们会像二极管一样击穿,导致性能下降和永久性损坏。

4、工作频率

三极管的值仅在一定的工作频率范围内保持恒定,超过该频率范围,值随着频率的增加而急剧下降。

4. 分类

根据放大原理的不同,晶体管分为双极型晶体管(BJT,双极结型晶体管)和单极型(MOS/MES型:金属氧化物半导体或MEtal Semiconductor)晶体管。在BJT中,有两种类型的载流子参与导电,但在MOS类型中,只有一种类型的载流子导电。 BJT 通常是电流控制器件,而MOS 类型通常是电压控制器件。

五、使用

对于数字电路中使用的许多晶体管来说,工作在饱和区和截止区的晶体管就足够了。

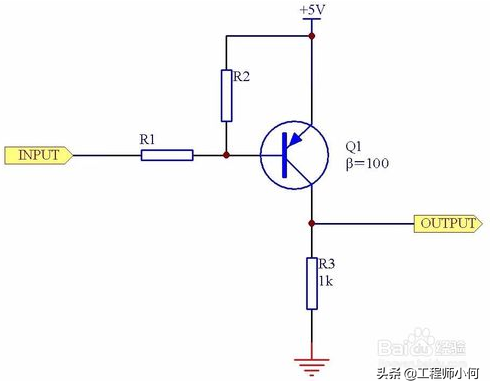

d8cfe1cd3146463cba48fef8a43d1208~noop.image?_iz=58558&from=article.pc_detail&lk3s=953192f4&x-expires=1717854464&x-signature=ZtQg%2ByERYyeGBwzUywROl1LLFVw%3D
