半导体晶体管，又称双极型晶体管、三极管或简称晶体管，是一种控制电流的半导体器件。所谓电流控制电流，就是将Ib电流注入三极管基极，放大倍数与基极电流的乘积即可在三极管CE端之间流动。
Ic=Ib*
因此，当使用1mA这样的小基极电流时，如果放大倍数为100倍，则CE电极上可流过的最大电流为1*100=100mA，就会产生放大作用。使用（基值）电流Ib 驱动电流Ic 通过CE 的设备非常类似于可控阀。

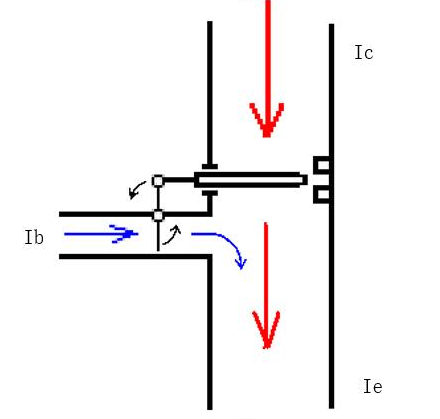

左边细管中的蓝色小水流移动杠杆，打开大水管上的阀门，让红色大水流通过阀门。随着蓝色水的流量增加，大管道中红色水的流量也增加。如果乘数为100，小蓝水流量为1公斤/小时，那么大管道可以流100公斤/小时的水。晶体管的原理与此相同：当放大倍数为100、Ib（基极电流）为1mA时，Ice中流过100mA的电流。
了解了三极管的基本原理之后，我们再来看看三极管的分类。
晶体管的分类：
a.根据材质，可分为硅胶管和锗管。

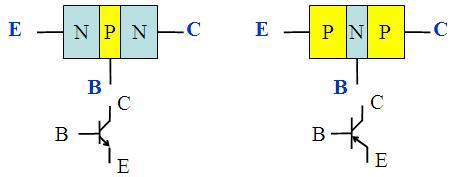

b.根据结构分为： NPN和PNP。
c.按功能分为：开关管、功率管、达林顿管、光敏管等。

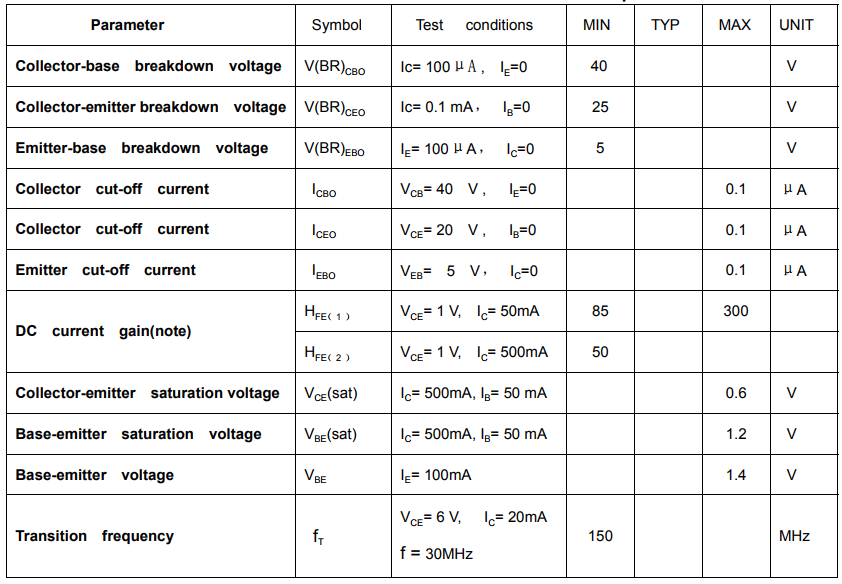

三极管：主要参数
a、若特征频率fT: f=fT，则当工作频率超过fT时，晶体管完全失去电流放大功能。
b. 工作电压/电流： 使用此参数指定管子的电压和电流范围。
c. hFE: 的电流放大系数。
d. VCEO: 的集电极-发射极反向击穿电压。表示临界饱和时的饱和电压。
e. PCM: 的最大允许功耗。
f. 封装格式：如果其他参数都正确，封装不同则组件失败。
确定低音和三极管：的类型
首先，假设晶体管的特定极是“基极”，将黑色测试引线连接到该假设的基极，然后将红色测试引线连接到其他两个电极。如果两次测量的电阻很大（大约1）。 （几K 到几十K），或者如果两者都很小（几百K 到几K），请更换测试线并重复上述测量。如果两个测得的电阻值相反（都小或都大），则可以确定假设的基数是正确的。如果不是，则假设另一根杆子为“底座”，并重复上述测试以确定底座。确定底座后，将黑色测试引线连接到底座，然后将红色测试引线连接到底座。若测得两极电阻都很小，则该晶体管为NPN型，否则为PNP型。
晶体管功能：
1、电流放大
三极管的作用之一就是电流放大，这也是它最基本的作用。以发射极接地连接为例，如果从基极输入小电流，则集电极输出的电流将是输入电流的倍。 称为三极管的电流放大系数。三极管的电流放大作用是将微弱的输入信号放大倍并输出。
2.作为开关使用
三极管的第二个功能是充当开关。当三极管饱和导通时，其CE极两端的电压很小，低于PN结导通电压。对于三极管来说，“开关”处于断开状态。处于截止状态时，其CE极之间的电流很小，相当于开路，“开关”处于断开状态。因此可以完成开关的功能，开关速度很快，控制灵敏，无火花。
3、扩大流量
晶体管的第三个功能是放大电流。在某些情况下，可以扩展限流和电容等功能。例如，将小功率晶闸管与大功率三极管组合起来，就会得到大功率晶闸管，从而延长了长延时电路的最大输出电流值，而三极管则可以完成扩大电容的功能。容量。
一旦了解了三极管的基本原理，就可以开始它的设计和应用。更技术性的文章请参见《宋工说事》。谢谢。
