写在前面
科研论文中的用途
-
比较不同组别的数据：柱状图可以直观地展示不同实验组之间的数据差异，帮助读者快速理解研究结果。 -
分析数据趋势：通过柱状图可以观察到数据随着不同条件的变化而呈现的趋势，有助于对实验结果进行解释和讨论。 -
展示显著性分析：柱状图可以结合显著性分析结果，标注不同组别之间的显著性差异，增强研究结果的可信度和说服力。
不同专业的应用场景
-
生物医学：柱状图常用于展示不同药物治疗组和对照组之间的疗效比较，分析不同基因表达水平的差异等。 -
经济学：柱状图可以用于展示不同国家或地区的经济指标，比如GDP、人均收入等，帮助研究者分析经济发展水平和差距。 -
环境科学：柱状图可以用于展示不同地区或时间点的环境污染物浓度，分析环境质量的变化趋势和空间分布。 -
农业科学：柱状图可以用于展示不同农作物品种的产量比较，分析不同施肥方案对作物生长的影响等。 -
营养学; 柱状图可以用于展示不同食物中营养成分的含量比较，分析不同饮食结构对健康的影响等。
Python代码实现

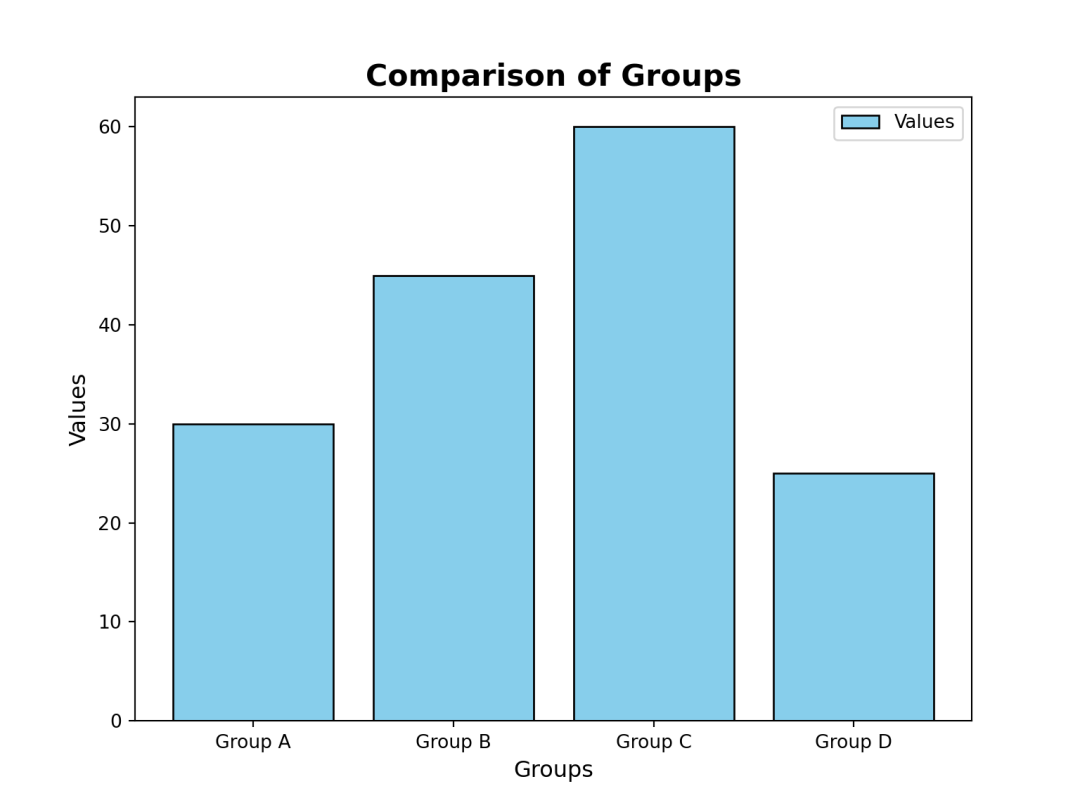

示例一：简单柱状图
import matplotlib.pyplot as plt
# 数据
categories = ['Group A', 'Group B', 'Group C', 'Group D']
values = [30, 45, 60, 25]
# 创建柱状图
plt.bar(categories, values, color='skyblue', edgecolor='black')
# 添加标题和标签
plt.title('Comparison of Groups', fontsize=16, fontweight='bold')
plt.xlabel('Groups', fontsize=12)
plt.ylabel('Values', fontsize=12)
# 调整字体大小
plt.xticks(fontsize=10)## ([0, 1, 2, 3], [Text(0, 0, 'Group A'), Text(1, 0, 'Group B'), Text(2, 0, 'Group C'), Text(3, 0, 'Group D')])plt.yticks(fontsize=10)## (array([ 0., 10., 20., 30., 40., 50., 60., 70.]), [Text(0, 0.0, '0'), Text(0, 10.0, '10'), Text(0, 20.0, '20'), Text(0, 30.0, '30'), Text(0, 40.0, '40'), Text(0, 50.0, '50'), Text(0, 60.0, '60'), Text(0, 70.0, '70')])# 显示图例
plt.legend(['Values'], loc='upper right', fontsize=10)
# 调整图形大小和分辨率
plt.gcf().set_size_inches(8, 6)
plt.gcf().set_dpi(300)
# 显示柱状图
plt.show()

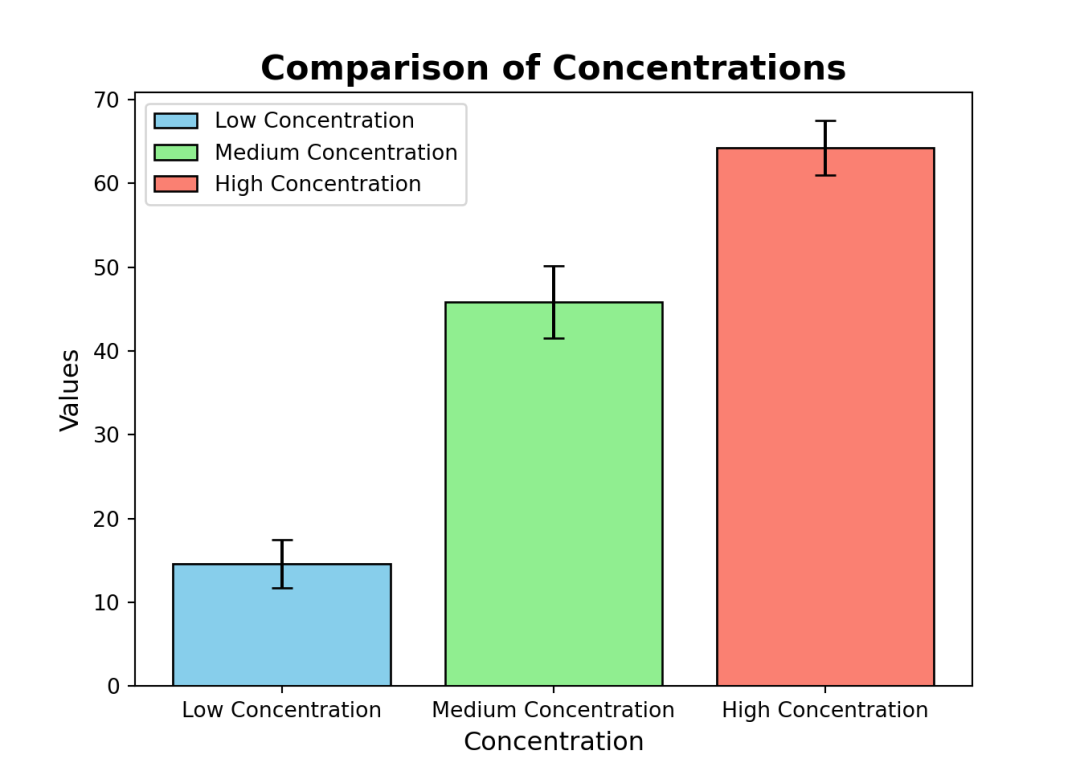

示例二：带有SD标记的柱状图
import matplotlib.pyplot as plt
import numpy as np
from scipy.stats import ttest_ind
# 生成数据
low_concentration = [12, 15, 20, 13, 13]
medium_concentration = [40, 48, 52, 47, 42]
high_concentration = [60, 62, 68, 63, 68]
# 创建柱状图
bars = plt.bar(['Low Concentration', 'Medium Concentration', 'High Concentration'],
[np.mean(low_concentration), np.mean(medium_concentration), np.mean(high_concentration)],
color=['skyblue', 'lightgreen', 'salmon'], edgecolor='black')
# 添加方差标注
plt.errorbar(['Low Concentration', 'Medium Concentration', 'High Concentration'],
[np.mean(low_concentration), np.mean(medium_concentration), np.mean(high_concentration)],
yerr=[np.std(low_concentration), np.std(medium_concentration), np.std(high_concentration)],
fmt='none', capsize=5, color='black')
# 添加标题和标签
plt.title('Comparison of Concentrations', fontsize=16, fontweight='bold')
plt.xlabel('Concentration', fontsize=12)
plt.ylabel('Values', fontsize=12)
# 调整字体大小
plt.xticks(fontsize=10)## ([0, 1, 2], [Text(0, 0, 'Low Concentration'), Text(1, 0, 'Medium Concentration'), Text(2, 0, 'High Concentration')])plt.yticks(fontsize=10)## (array([ 0., 10., 20., 30., 40., 50., 60., 70., 80.]), [Text(0, 0.0, '0'), Text(0, 10.0, '10'), Text(0, 20.0, '20'), Text(0, 30.0, '30'), Text(0, 40.0, '40'), Text(0, 50.0, '50'), Text(0, 60.0, '60'), Text(0, 70.0, '70'), Text(0, 80.0, '80')])# 创建自定义图例
legend_handles = [plt.Rectangle((0,0),1,1, color='skyblue', ec='black'),
plt.Rectangle((0,0),1,1, color='lightgreen', ec='black'),
plt.Rectangle((0,0),1,1, color='salmon', ec='black')]
# 添加显著性标注的图例项
legend_labels = ['Low Concentration', 'Medium Concentration', 'High Concentration']
# 显示图例
plt.legend(legend_handles, legend_labels, loc='upper left', fontsize=10)
# 显示柱状图
plt.show()
小结
柱状图是一种简单直观的数据可视化工具，适用于展示不同组别之间的数据比较和分析。在科研论文中，柱状图常用于展示实验结果的差异性、趋势性和显著性分析，有助于读者理解研究结论和推论。通过掌握柱状图的绘制方法和应用技巧，可以更好地展示研究结果，提高论文的可读性和说服力。
