需求分析
业务网 DNS 主要承担的是业务网生产和测试系统的域名解析功能。其需要满足以下需求：
1. 智能 DNS 解析功能：需要对业务系统的服务状态、服务质量具备探测能力，并根据需要制定适合智能解析策略，实现业务网系统流量的智能调度，或在状态异常时实现自动快速容灾切换。
2. 高可用性：业务网 DNS 架构自身应具备高可用性，保证 24 小时不间断运行，确保业务网系统的能够随时被访问。
3. 高性能和可扩展性：业务网 DNS 架构需要具备高性能的 DNS 解析能力和高配置容量，同时具备良好的可扩展性，以便应对大量 DNS 解析请求，大量域名服务节点配置，大量的健康检查的探测能力，以及各指标高速增长的需求场景，而且能够承受一定量的业务网 DNS DoS/DDoS 的能力。
4. 安全性：业务网 DNS 系统需具备 DNS 安全防护能力，实现对域名名称过滤、解析类型过滤、畸形报文过滤、反射放大攻击防御，DNS tunnel 攻击等防护工作。以便应对来自 DMZ 区、办公网或业务网内的 DNS 攻击。
架构设计

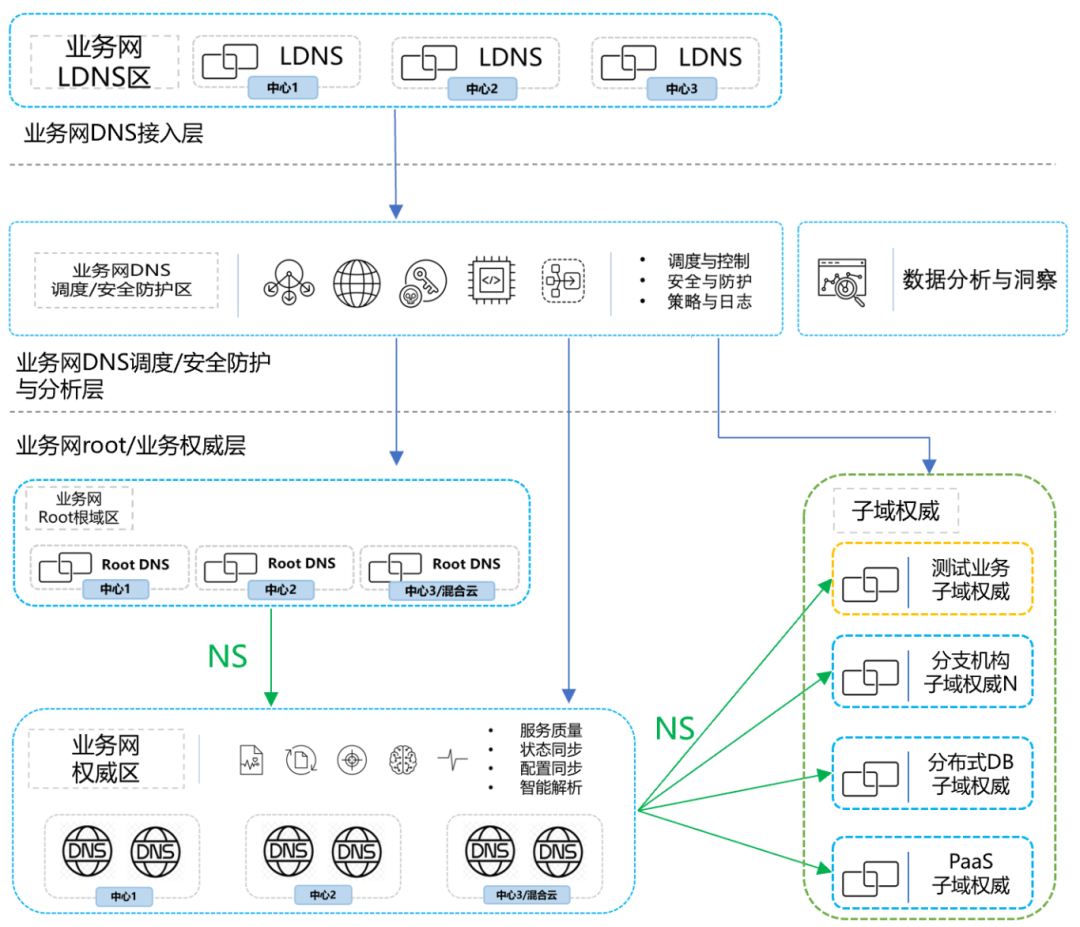

业务网 DNS 架构整体上可设计为“三层六区”结构。
三层分别为：
-
第一层是业务网 DNS 接入层
-
第二层是业务网 DNS 调度/安全防护与分析层
-
第三层是业务网 root 根域及权威名称解析层
六区则是根据功能分为六个区域：
-
第一是业务网 LDNS 区
-
第二是业务网 DNS 调度与安全防护区
-
第三是业务网 DNS 数据分析与洞察区
-
第四是业务网 root 根域区
-
第五是业务网权威名称解析区
-
第六是业务网子域权威名称解析区
架构分析
1. 承担业务网系统间互访的域名解析请求的接入。
2. 承担各分支机构对业务网各系统的域名解析请求的接入。
3. 承担 DMZ 区业务服务对业务网系统访问的域名解析请求的接入。
4. 承担办公网对业务网系统访问的域名解析请求的接入。
备注：对于一些中小型机构或 LDNS 由总部统一管理的企业或组织机构，业务网 LDNS 层可以与业务网 DNS 调度/安全防护区合并。
1. 接受业务网 LDNS 转发的业务网系统域名解析请求，并按照预设的策略调度转发到对应的业务网 DNS 系统区域。
2. 分别对各中心业务网 Root 根域区的 DNS 服务器、权威 DNS 服务器、子域权威 DNS 服务器做负载均衡和 DNS 服务的健康监测，为各区域 DNS 系统提供横向的扩展能力，同时提升各区域的高可用性。
3. 执行 DNS 安全防护功能：实现对域名名称过滤、解析类型过滤、畸形报文过滤、反射放大攻击防御等防护工作。
4. 一方面过滤掉 DMZ 或办公网转发过来的或系统间的非业务网系统的 DNS 域名或未配置的 type 类型解析请求。
5. 另一方面对于畸形报文、反射放大、枚举等 DoS/DDoS 攻击进行防御。
6. 记录 DNS 解析的日志信息，并转发给数据分析与洞察区，进行大数据分析、审计和溯源等。
部署相关智能分析系统，该系统接收上文提到的域名解析日志，根据日志分析并结合实际 DNS 配置元数据来实现可视化的描绘 DNS 解析、系统运行状态的效果，更好的实现智能化运维。关于该部分的更详细内容请参考本白皮书的第四章内容。
为业务网 DNS 系统提供 Root 根域服务。
备注：业务网 Root 根域可以和权威名称解析区合并。
1. 为业务网业务系统提供域名的最终权威的智能解析。
2. 该区对业务服务状态执行高级健康检查，根据健康检查结果决定是否将服务作为响应的 RR 记录。根据配置规模和探测逻辑的不同，灵活调配探测作业的性能与效能，保证探测结果的可靠性与一致性。
3. 对于智能解析，除了基本的静态负载均衡解析策略外，权威解析层还需能够根据业务的当前服务质量、容量、权重等因素做出符合策略要求的智能解析。
4. 在配置与同步上，权威解析层保存了最终的解析记录配置，应确保解析层所有解析服务实例保持配置的一致性，避免局部或全体实例的配置不一致。所有实例对同一业务的状态表达与决策结论应一致，如果出现不一致情况时候，不一致的实例应是被自动隔离，不应对外提供解析服务。这就要求多个实例间应充分解决分布式的一致性，所有实例不应基于某个中心来决策，以避免全局性的失效发生。
当企业或组织机构的存在大量域名的时候，可以对权威 DNS 进行子域拆分构建子域权威 DNS 区域，以实现解耦故障域和降低风险的目的。该区域与权威名称解析区的架构模式完全一致，仅根据实际域名的重要性、解析量、对应服务数量、变更的频次等因素考虑该区域的构建规模。可以根据实际需要构建一套或多套子域权威解析区。接入控制与防护区实现基于域名特征的解析拆分，将相关子域解析发送到对应的子域权威区，并对子域权威区实施相同安全防护能力。
技术建议
1. 对于分支较多的企业或组织机构，建议就近部署 LDNS，一方面利用本地的 DNS Cache 能力可以使客户端获得更快的 DNS 响应，同时避免单 LDNS 区域故障对其他分支的影响；另一方面便于针对不同分支特殊需求制定不同的 LDNS 策略，比如分支机构有自己的子域，则 LDNS 需要将权威域，本地子域或其他子域等不同的 DNS 请求进行区分，并转发到对应的 DNS 解析区域。
2. 为了满足审计溯源，权威区域基于源 IP 进行智能解析实现就近访问的目的等需求，LDNS 需要具备透传真实源 IP 的能力。对于 LDNS 区组网优先考虑透明传递真实解析请求的源 IP 到权威解析区。但如果网络结构无法实现透明源地址的透传，则可以考虑 EDNS Client Subnet 技术（即 ECS），但需注意 ECS 一般会对设备产生更多的性能消耗，因此在容量评估时候应充分考虑该因素。
3. 对于分支机构不多，或需要总部统一纳管的企业或组织机构，可以和业务网DNS调度/安全防护层合并，简化架构，减少投资。
1. 根据企业或组织机构规模，以及业务的访问量，该区应在提供足够的性能保证正常的 DNS 解析请求的转发的同时，可以抵御内网 DNS DDoS 攻击。因此该层的设备需采用高性能的设备，同时具备横向集群扩展能力。
2. 设备物理接口应支持 100G 接口及接口组捆绑能力。
3. 该区域应确保能够透明传递真实解析请求的源 IP 到权威解析区。
4. 在 DDoS 防护行为上，建议具备智能学习特性，动态产生防护阀值，以避免人工静态阀值导致的防护缺陷。
5.提供方便的 API 接口对接分析系统与自动化运维系统，以实现灵活及时的策略调整。
6. 应优先考虑具有 FPGA 能力的设施，接触 FPGA 加速 UDP 处理性能与安全防护效果。
7.与权威解析层自动化联动，实现在巨大规模攻击下降级智能解析，借助 FPGA 确保最基本的解析服务，以保证业务的可访问性。
8.具有高性能的日志发送能力，并能自行组织日志格式与内容，可对接多样性的分析系统。
9. 该层在各个物理数据中心分别部署，在各个中心内形成集群组构建自身高可用性。
10. 具有高级负载均衡能力。
1. 具备多个 40G 以上接口，以保证在单解析实例的通道带宽。
2. 基于服务容量、质量、状态的探测，并采用可靠的分布式技术确保探测结果的一致性，应充分考虑对等分布式结构，避免全局性依赖。
3. 灵活的部署额外隐藏探测点，这些探测节点平常仅用于探测，在必要的时候可以升级为解析节点。
4. 软件实例或硬件实例混合部署，以优化整体方案的性价比。
5. 和业务网 DNS 调度/安全防护区自动化联动，实现解析降级、智能调度策略。
6. 在网络上能保证源地址透传下的路径往返一致性。
7. 执行分布式的配置存储，以避免依赖全局性存储的风险。
8. 容许自行组合服务或链路的健康探测逻辑以实现期望的策略。
9. 智能解析策略能够多层级执行，多维度组合，易于调整和编排逻辑，避免维护大量的规则。
10. 能够自动化发现后端实际业务配置，当后端业务发生实际的上线与下线时候，能够被自动化的发现，避免太多人工操作步骤。
11. 该层在所有数据中心部署，并跨越物理数据中心形成统一的集群共享状态。
1. 为避免测试业务影响生产业务，建议生产和测试业务 DNS 解析系统分离，拆分出测试业务子域权威名称解析区。
2. 对于分支机构比较多且各分支希望独立运维自己的 DNS 系统的企业或组织机构，建议为各分支机构拆分独立的子域权威名称解析区，并在各分支机构当地进行部署。
3. 对于规模化部署分布式数据库的场景，对于 DNS 系统的性能、容量和扩展能力要求非常高，则建议拆分独立子域权威名称解析区。
4. 对于 PaaS 平台场景，有些 PaaS 架构对于 DNS 的容量要求比较高，且可能变更非常频繁，则建拆分独立子域权威名称解析区。
