Windows下搭建MQTT服务器实现多设备间实时图传

guozi • • 行业资讯

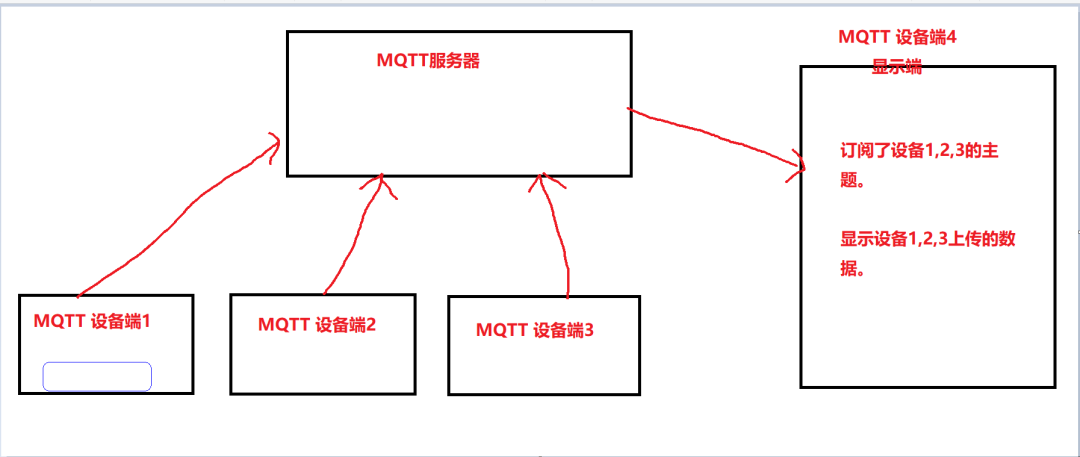

测试了两种场景：

【1】图像采集端：采集电脑自己的摄像，通过MQTT协议上传到MQTT服务器，图像显示端订阅采集端的主题，获取实时图像显示。

【2】设备端：ESP32 + OV2640 采集图像上传到MQTT服务器， 应用端订阅设备端的主题，获取实时图像显示。

【3】设备端: STM32F103 + OV7725 + ESP8266 采集图像上传到MQTT服务器， 应用端订阅设备端的主题，获取实时图像显示。

【4】设备端: STM32F103 + OV7725 + 4G模块 采集图像上传到MQTT服务器， 应用端订阅设备端的主题，获取实时图像显示。


二、EMQX介绍

2.1 EMQX介绍

EMQX是一款大规模可弹性伸缩的云原生分布式物联网MQTT消息服务器。它是完全开源的，基于Apache 2.0许可证，且自2013年起已经有200+的开源版本迭代。EMQX提供了三种服务：云服务版本、商业版和开源版。

作为一款MQTT消息服务器，EMQX支持MQTT 5.0和3.x协议标准，具有更好的伸缩性、安全性和可靠性。在性能上，单节点支持500万MQTT设备连接，集群可扩展至1亿并发MQTT连接。同时，它能支持每秒实时接收、移动、处理与分发数百万条的MQTT消息，消息分发与投递时延低于1毫秒。

EMQX还有一些高级特性，如采用Masterless的大规模分布式集群架构，实现系统高可用和水平扩展。此外，它还内置了强大的规则引擎，支持一站式数据提取、过滤与转换，并能灵活集成SQL、NoSQL、时序数据库，及Kafka等流处理中间件。

EMQX支持跨平台部署，可以在Linux、Windows、MacOS、ARM嵌入系统等平台进行部署。生产环境下，推荐在CentOS、Ubuntu、Debian等Linux发行版上进行部署，不建议使用Windows。

帮助文档：https://www.emqx.io/docs/zh/v5.2/

2.2 MQTT核心概念

MQTT（消息队列遥测传输）是物联网（Internet of Things）中最常用的轻量级消息协议。该协议基于发布/订阅（pub/sub）模式进行消息通信，允许设备和应用程序实时交换数据，使用简单有效的消息格式，最大限度地减少网络开销并降低功耗。

作为MQTT消息平台，EMQX Enterprise为完整的MQTT消息功能提供全面支持。

2.3 发布/订阅模式

该协议是事件驱动的，并使用发布/订阅模式连接设备。与传统的客户端/服务器模式不同，它是一种消息传递模式，其中发送方（发布者）不直接将消息发送给特定的接收方（订阅者）。相反，发布者将消息分类为不同的主题，订阅者订阅他们感兴趣的主题。当发布者向主题发送消息时，MQTT代理路由并过滤所有传入消息，然后将其传递给对该主题表达兴趣的所有订阅者。

发布者和订阅者彼此解耦，不需要知道对方的存在。他们之间的唯一连接基于预定的消息协议。发布/订阅模式支持灵活的消息通信，因为可以根据需要动态添加或删除订阅者和发布者。它还使消息广播、多播和单播的实现更加容易。

2.4 MQTT服务器

MQTT服务器充当发布客户端和订阅客户端之间的代理，将所有收到的消息转发给匹配的订阅客户端。因此，有时服务器被直接称为MQTT代理。

2.5 MQTT客户端

客户端是指可以使用MQTT协议连接到MQTT服务器的设备或应用程序。它们既可以充当发布者和订阅者，也可以单独担任这两个角色中的任何一个。在MQTT通信中，客户端可以向服务器发布消息，同时也可以订阅一个或多个主题以接收来自其他客户端的消息。通过这种方式，MQTT客户端能够在物联网环境中实现高效、实时的数据传输和交互。

2.6 主题与通配符

在MQTT中，主题是用于识别和区分不同消息的，构成了MQTT消息路由的基础。发布者在发布消息时可以指定消息的主题，而订阅者可以选择订阅感兴趣的主题以接收相关消息。

为了实现一次订阅多个主题的目标，订阅者在订阅主题时可以使用通配符。MQTT提供了两种类型的主题通配符，单级通配符和多级通配符，以满足不同的订阅需求。

  • 单级通配符：用于匹配主题中的一个级别。
  • 多级通配符：用于匹配主题中的多个级别。

通过使用这两种通配符，订阅者可以灵活地订阅一系列相关的主题，而不仅仅是一个具体的主题。

2.7 服务质量（QoS）

MQTT定义了三个级别的QoS，以提供不同级别的消息可靠性。每个消息在发布时可以独立设置自己的QoS。

  • QoS 0：最多传递一次消息，可能会丢失；
  • QoS 1：至少传递一次消息，保证到达，但可能会重复；
  • QoS 2：精确传递一次消息，保证到达且不重复。

随着QoS级别的增加，消息传输的复杂性也增加。需要根据实际情况选择合适的QoS级别。

在选择QoS级别时，需权衡消息传递的可靠性和网络资源的消耗。例如，在网络资源有限但对消息可靠性要求不高的情况下，可以选择QoS 0；而在对消息可靠性要求较高，且能容忍一定网络资源消耗的场景中，可以选择QoS 1或QoS 2。

三、Windows下安装EMQX

3.1 官网地址

链接：https://www.emqx.io/downloads?os=Windows

3.2 下载EMQX

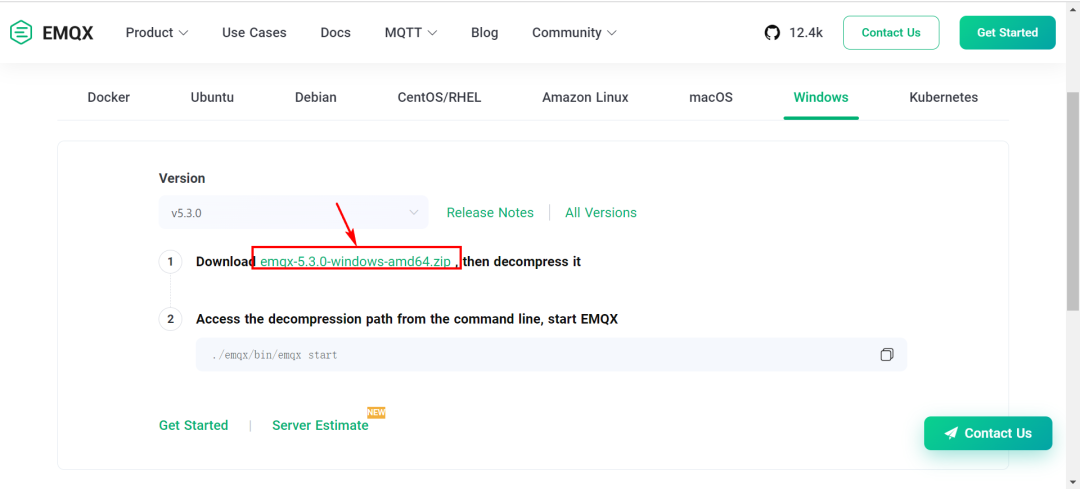

【1】点击下载压缩包。

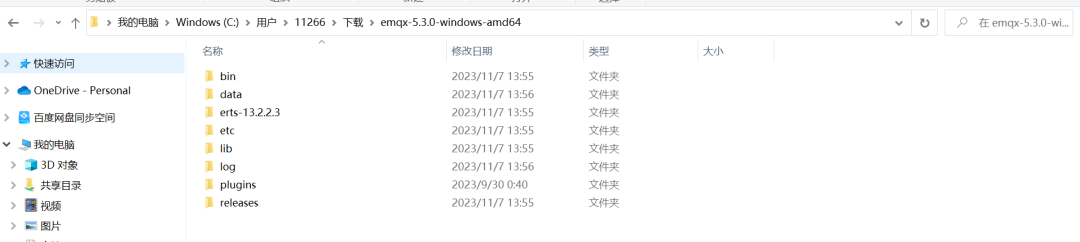

【2】下载后解压。


3.3 打开PowerShell命令行

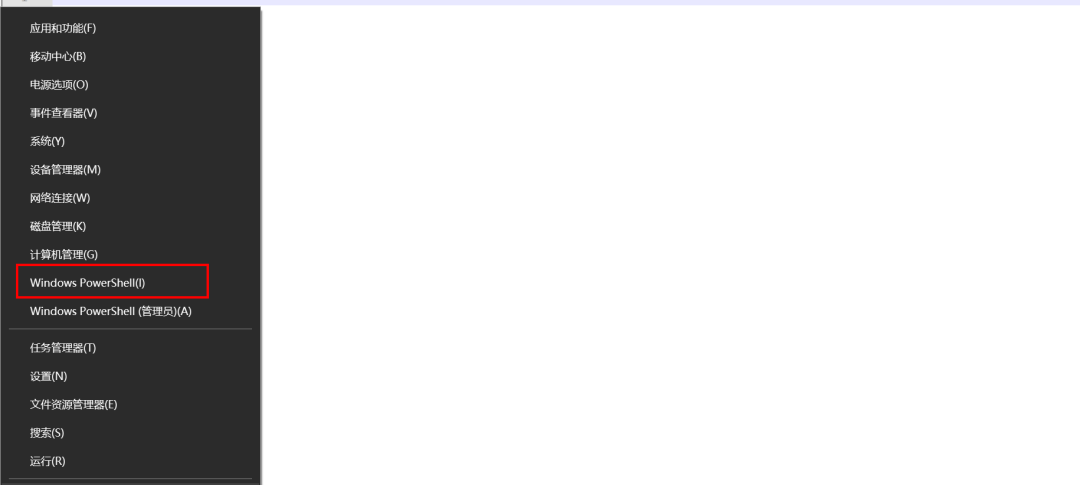

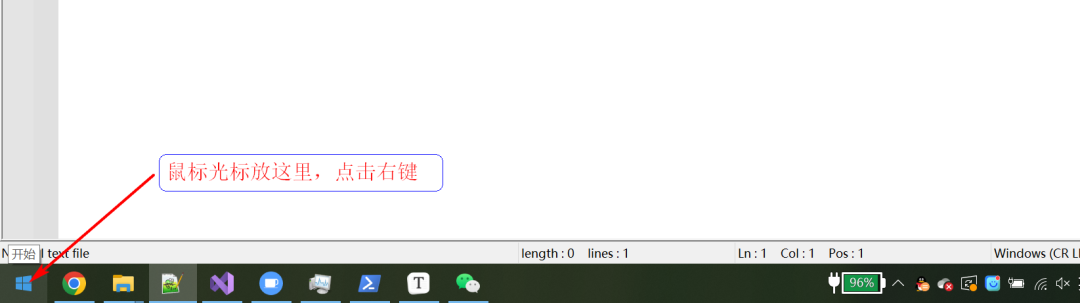

鼠标右键点击Windows左下角的windows图标，弹出对话框，选择 Windows PowerShell，打开命令行窗口。



3.4 启动EMQX

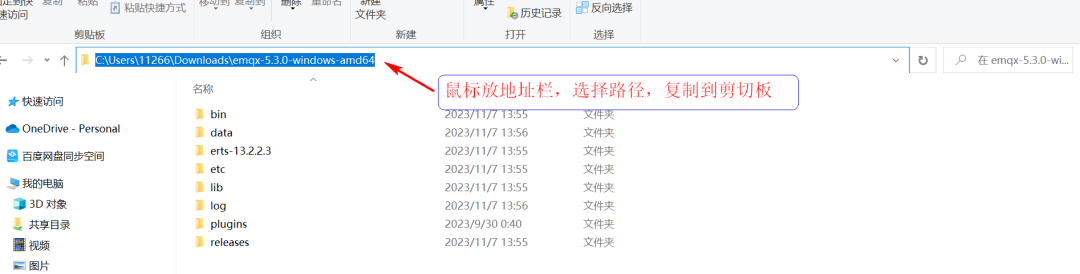

【1】进入到刚才EMQX解压的目录。

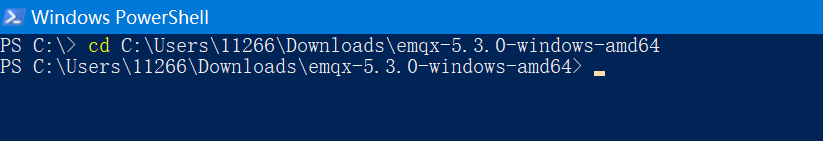

【2】在 Windows PowerShell命令行窗口，输入cd命令切换路径。



cpp

cd C:Users11266Downloadsemqx-5.3.0-windows-amd64


【3】输入命令启动EMQX



cpp

.binemqx start

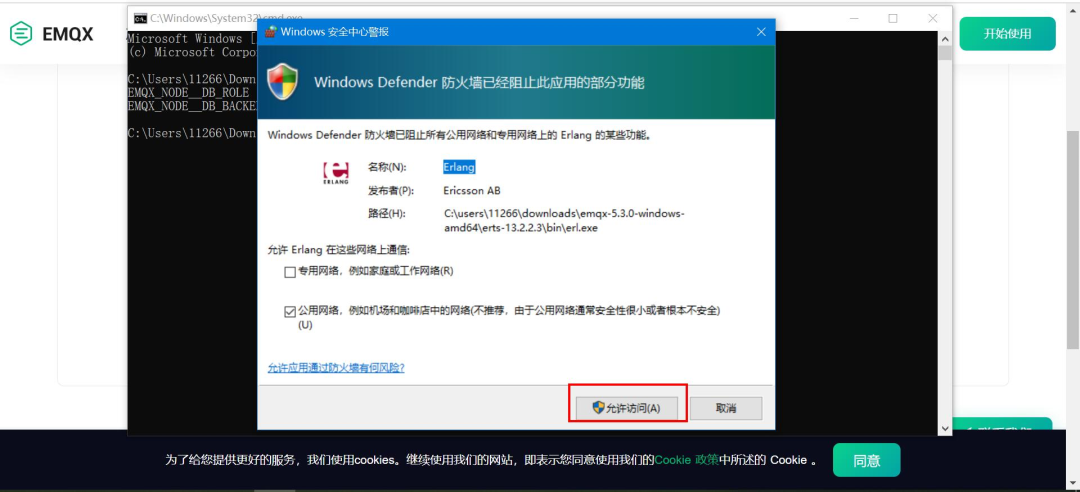

启动的时候会弹出防火墙提示窗口，记得点击 允许访问 。

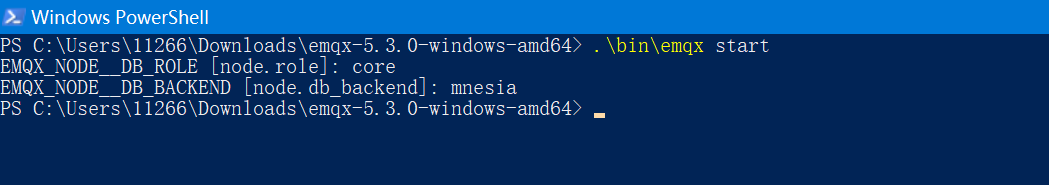

启动成功的提示如下：



cpp

PS C:Users11266Downloadsemqx-5.3.0-windows-amd64> .binemqx start
EMQX_NODE__DB_ROLE [node.role]: core
EMQX_NODE__DB_BACKEND [node.db_backend]: mnesia
PS C:Users11266Downloadsemqx-5.3.0-windows-amd64>


3.5 EMQX常用的命令



cpp

PS C:Users11266Downloadsemqx-5.3.0-windows-amd64> .binemqx
usage: emqx (install|uninstall|start|stop|restart|console|ping|ctl|list|remote_console|attach)

.binemqx start    启动
.binemqx stop     停止
.binemqx restart  重启

四、配置EMQX服务器

4.1 登录EMQX内置管理控制台

EMQX 提供了一个内置的管理控制台，即 EMQX Dashboard。方便用户通过 Web 页面就能轻松管理和监控 EMQX 集群，并配置和使用所需的各项功能。

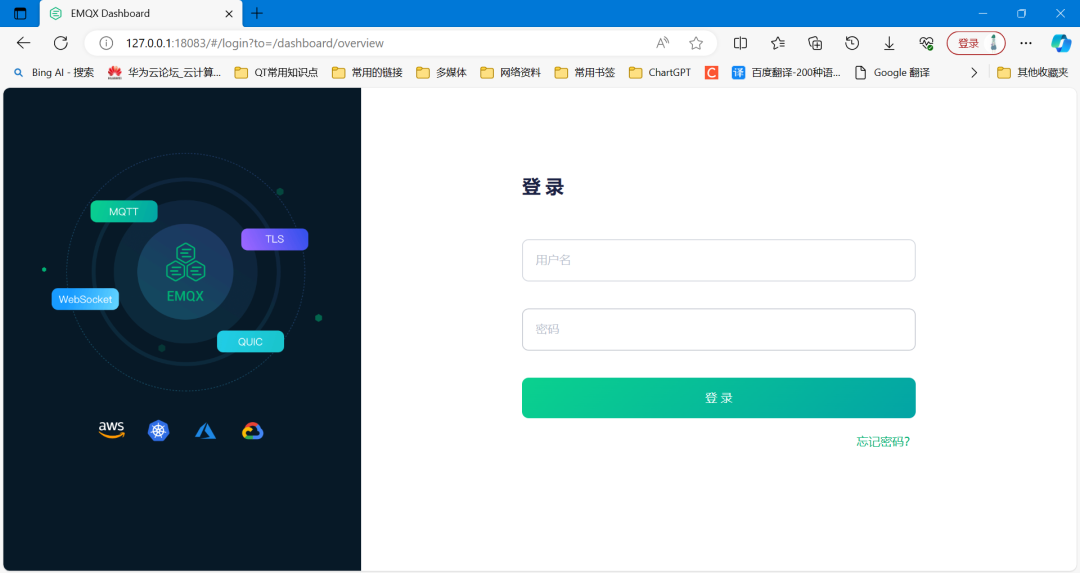

在浏览器里输入: http://127.0.0.1:18083 就可以访问EMQX的后台管理页面。可以管理以连接的客户端或检查运行状态。


默认用户名和密码：





用户名：admin
密码：public

第一次登录会提示你修改新密码，如果不想设置，也可以选择跳过。

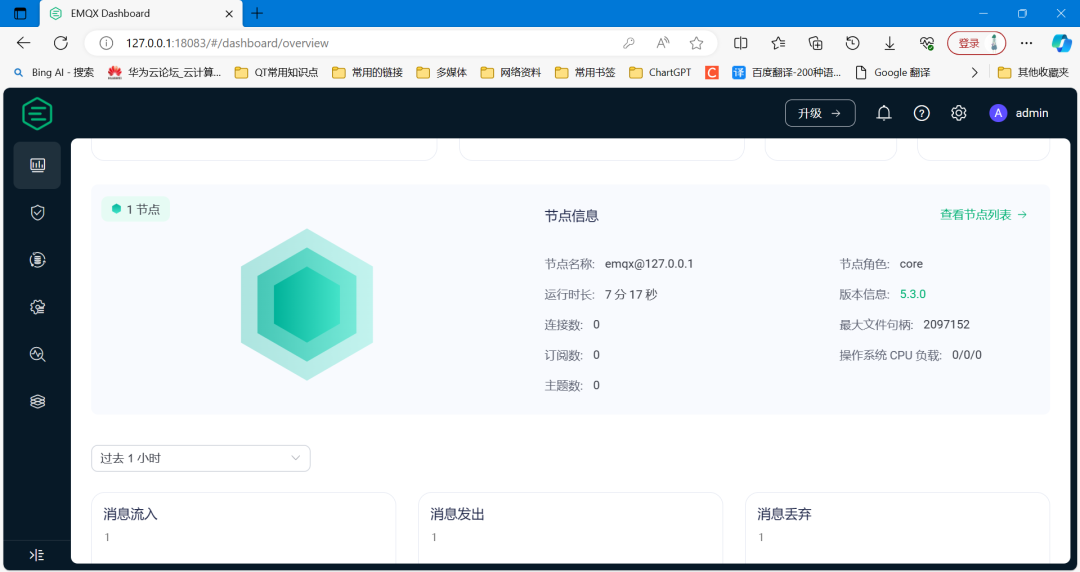

登录成功的页面显示如下：

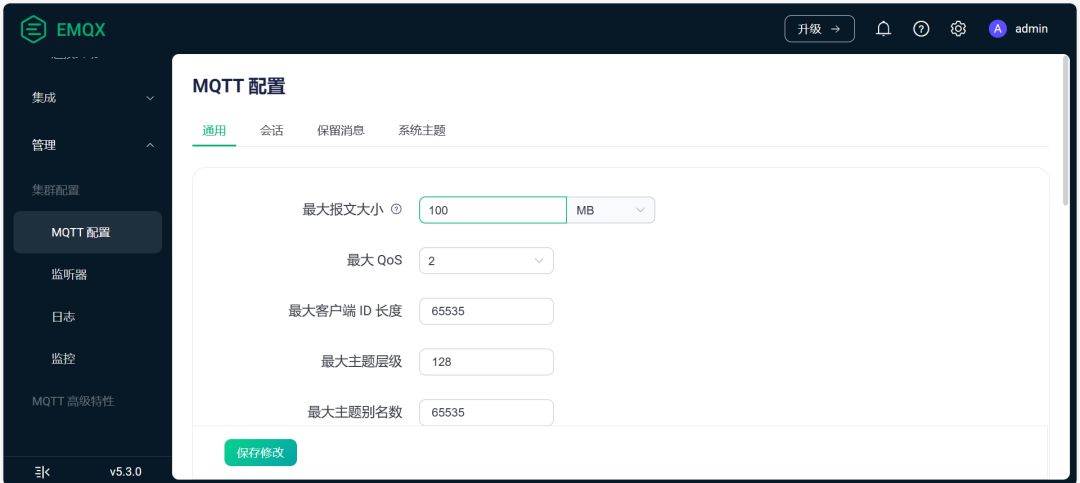

4.2 MQTT配置

http://127.0.0.1:18083/#/mqtt/general

这里可以配置MQTT的一些参数，根据自己的需求进行配置。

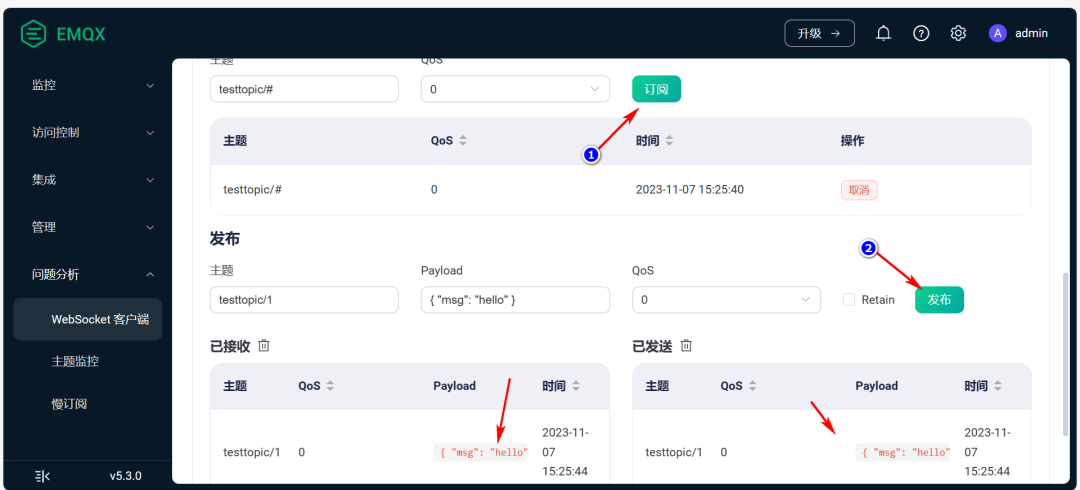

4.3 测试MQTT通信

http://127.0.0.1:18083/#/websocket

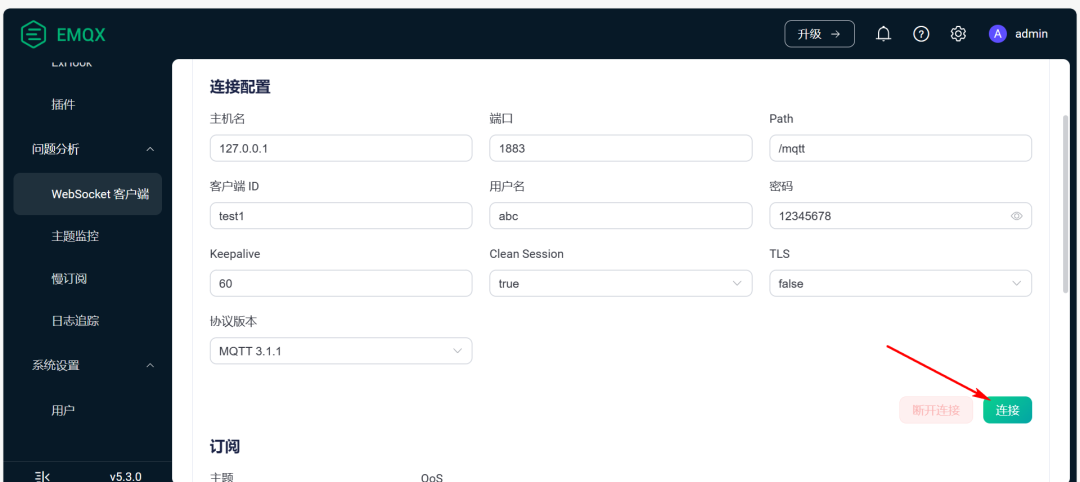

新建一个客户端，点击连接。


连接之后，然后点击订阅，和发布，如果下面消息能正常的接收。说明MQTT服务器通信是已经正常，没问题了。

并且在这个页面也可以看到主题发布和主题订阅的格式。

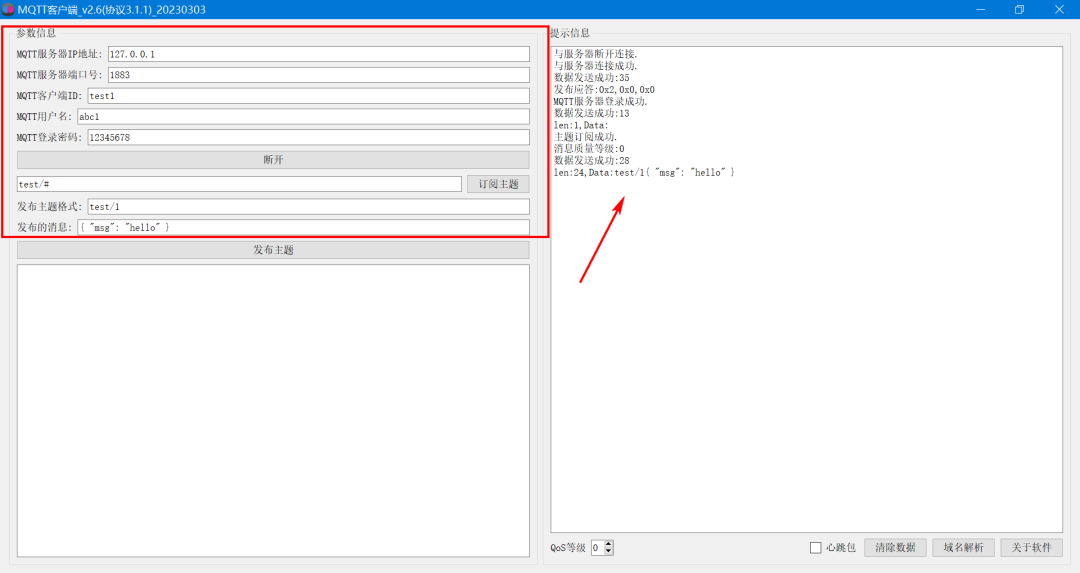

4.4 MQTT客户端登录服务器测试

接下来就打开我们自己的MQTT客户端登录MQTT服务器进行测试数据的通信。

端口选择: 1883

根据软件参数填入参数，登录，进行主题的发布和订阅。

说明：目前还没有配置客户端认证，现在只要IP和端口输入正确，MQTT三元组可以随便输入，都可以登录上服务器的，服务器没有对三元组做校验。

EMQ X 默认配置中启用了匿名认证，任何客户端都能接入 EMQX。没有启用认证插件或认证插件没有显式允许/拒绝（ignore）连接请求时，EMQX 将根据匿名认证启用情况决定是否允许客户端连接。


http://127.0.0.1:18083/#/clients

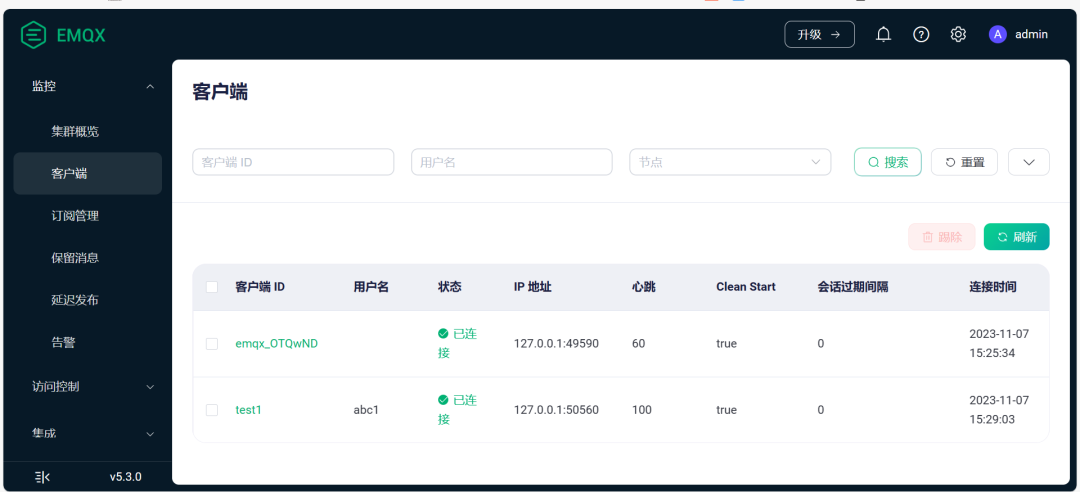

然后打开EMQX的管理后台，可以看到我们的设备已经登录服务器了，名字为test1。

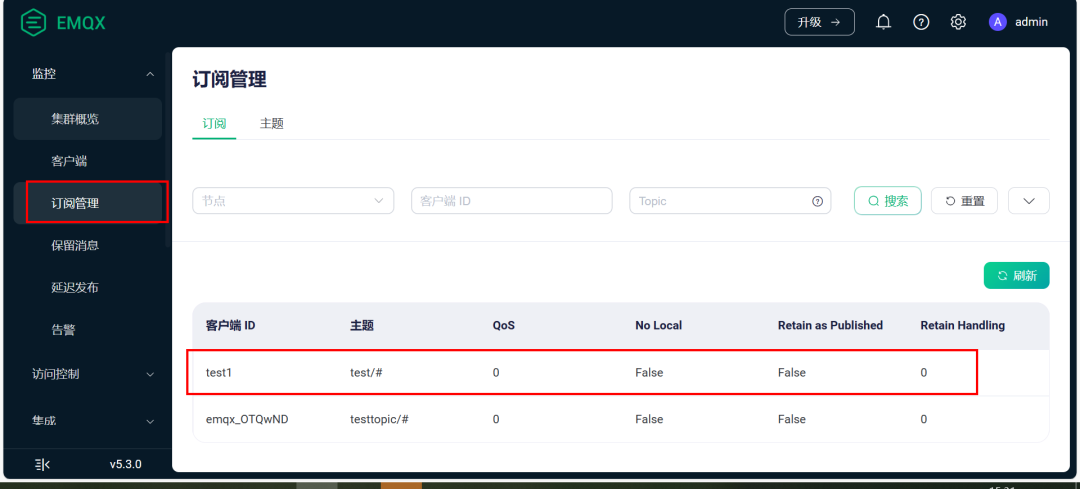

在订阅主题的页面也可以看到我们客户端设备订阅的主题。


4.5 客户端认证配置

EMQX 默认配置中启用了匿名认证，任何客户端都能接入 EMQX。没有启用认证插件或认证插件没有显式允许/拒绝（ignore）连接请求时，EMQX 将根据匿名认证启用情况决定是否允许客户端连接。

在正式产品里肯定是要启用认证的，不然任何设备都能接入。

下面就介绍如何配置 客户端认证。

http://127.0.0.1:18083/#/authentication

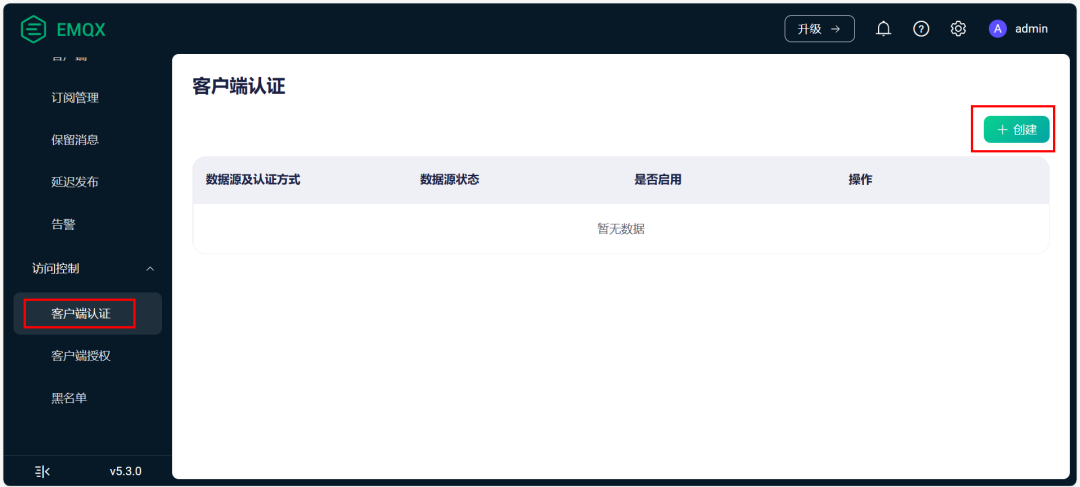

【1】打开客户端认证页面

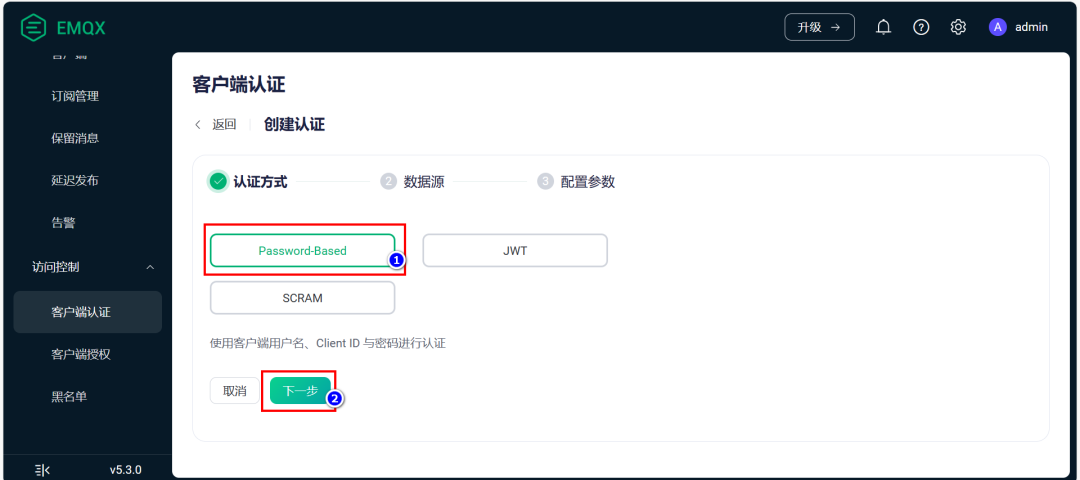

【2】选择密码认证

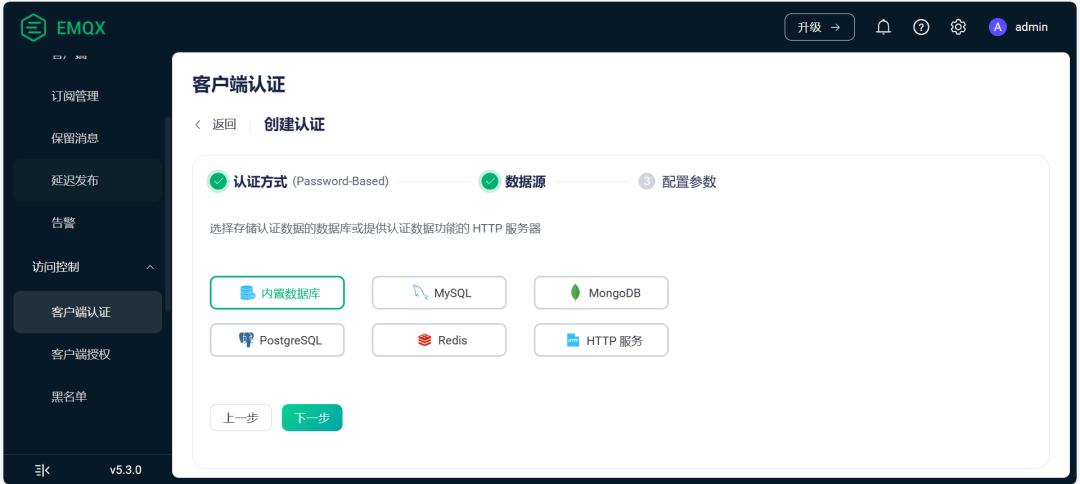

【3】选择内置数据库

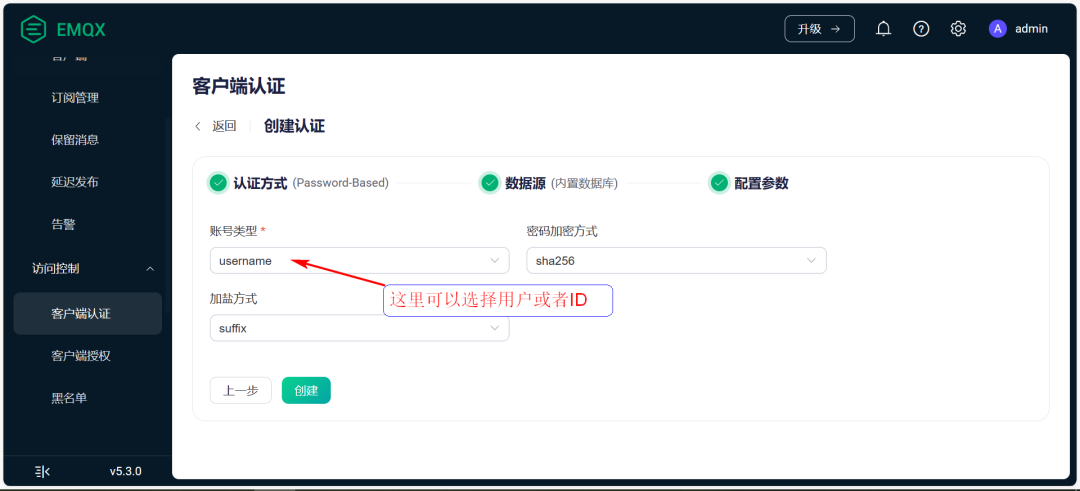

【4】设置认证方式（都可以默认，不用改），直接点击创建。

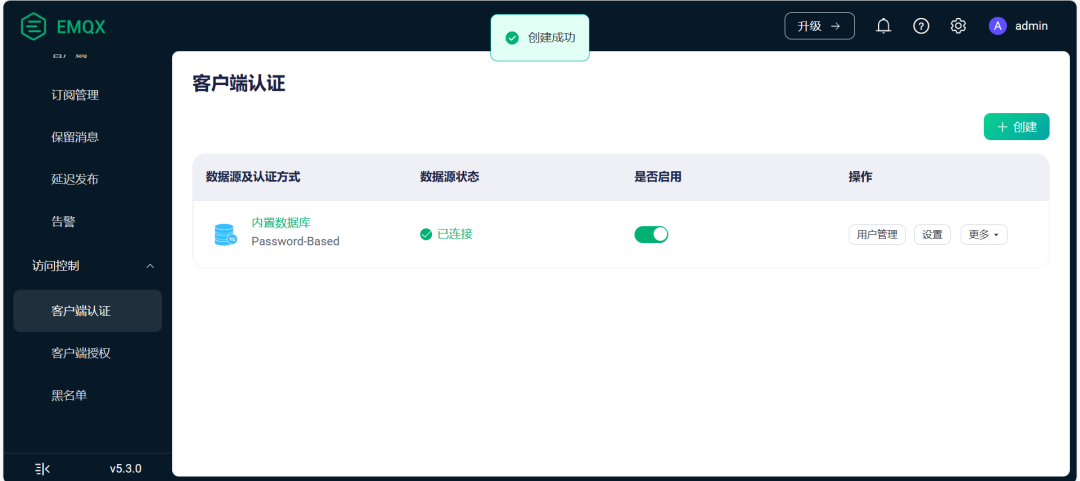

【5】创建成功后，点击用户管理

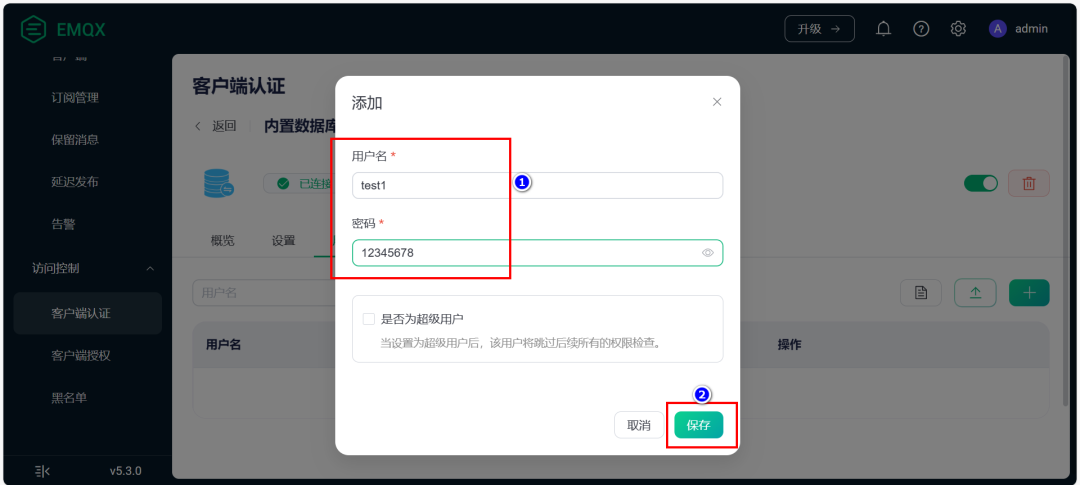

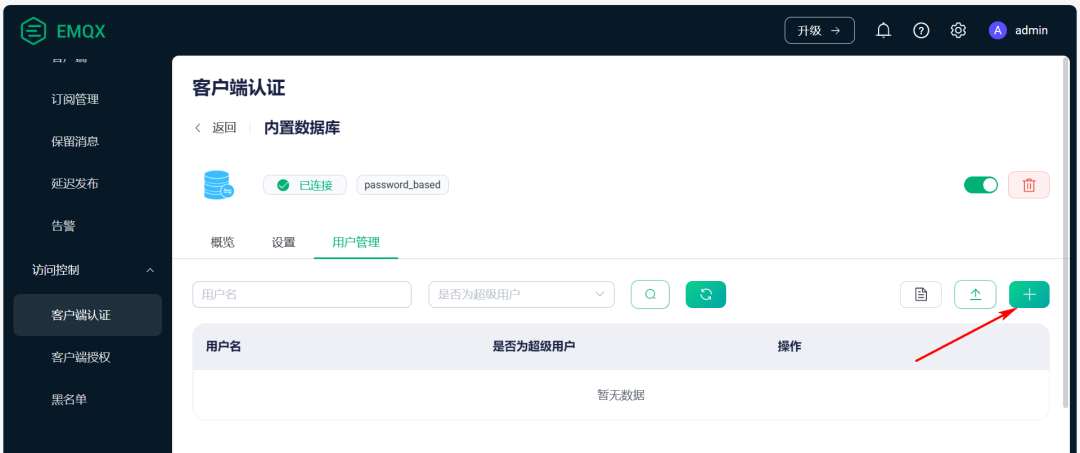

【6】添加用户

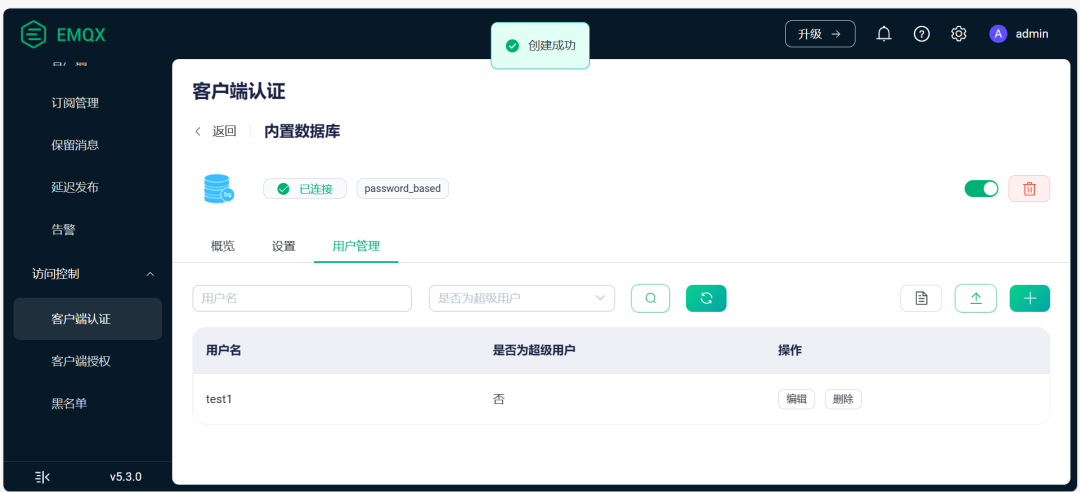

【7】添加成功

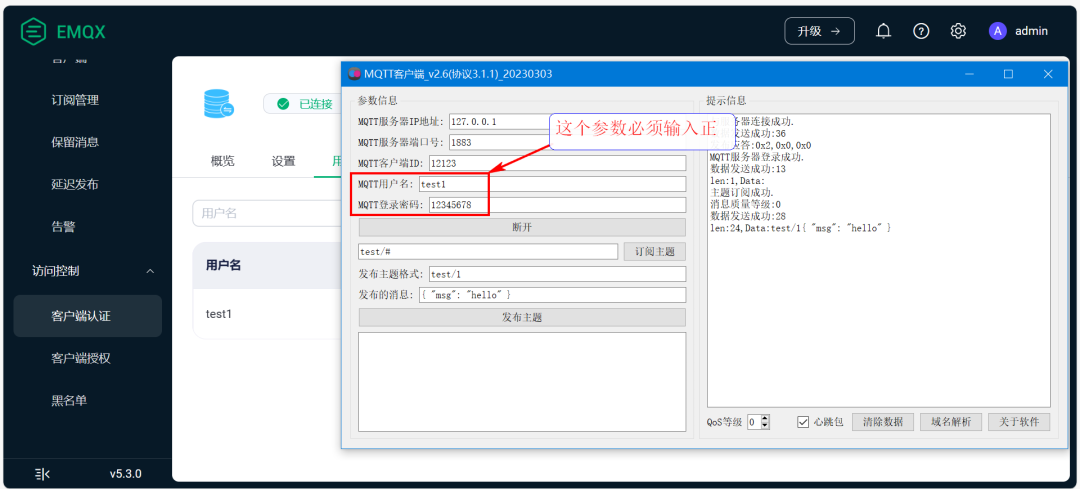

【8】添加完毕之后，打开MQTT客户端可以进行测试。

登录的时候，MQTT用户名和密码必须输入正确，按照上一步添加的信息进行如实填写，否则是无法登录服务器的。


4.6 客户端授权配置

客户端授权页面可以配置每个客户端(设备)的主题发布，订阅权限。限制它是否可以发布主题，订阅主题。如果有需要就可以进行配置。

http://127.0.0.1:18083/#/authorization/detail/built_in_database?tab=users

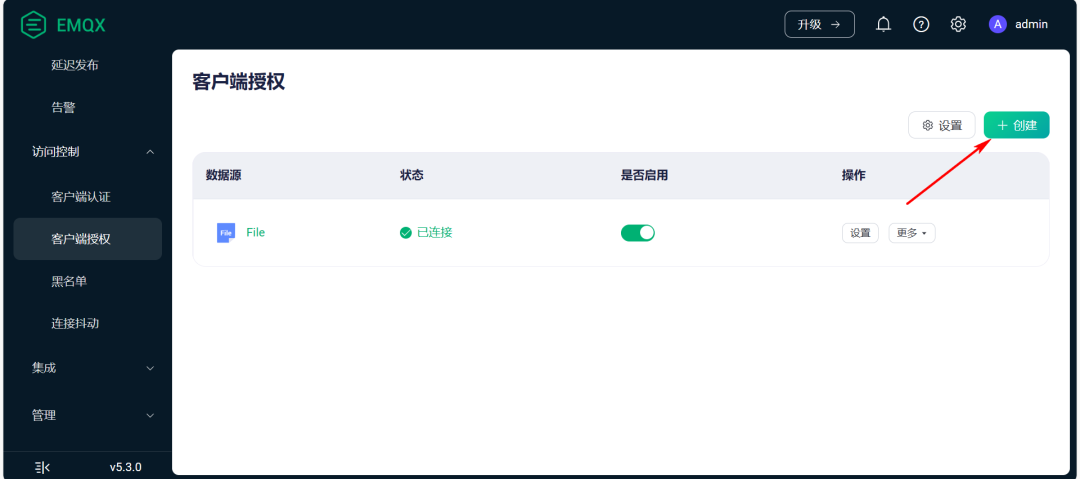

【1】创建数据源

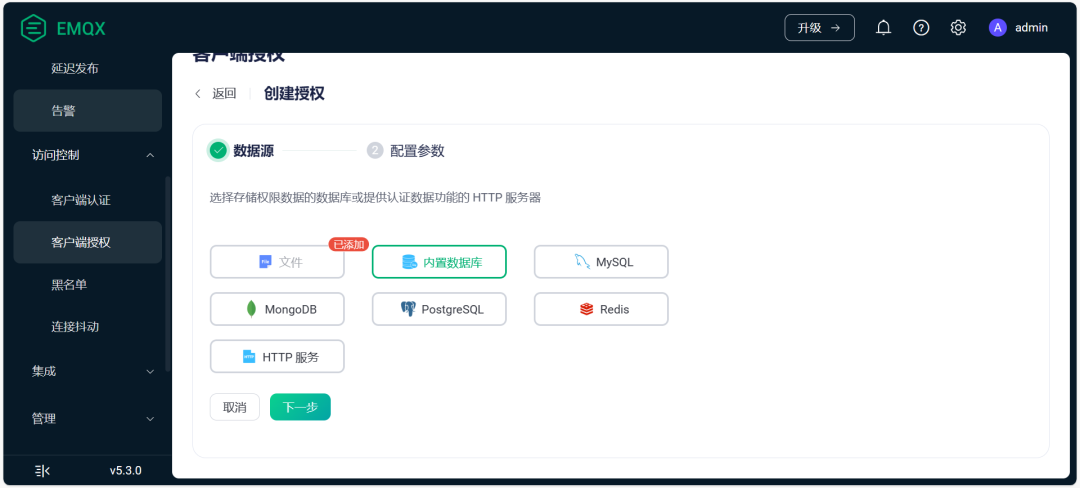

【2】选择内置数据库

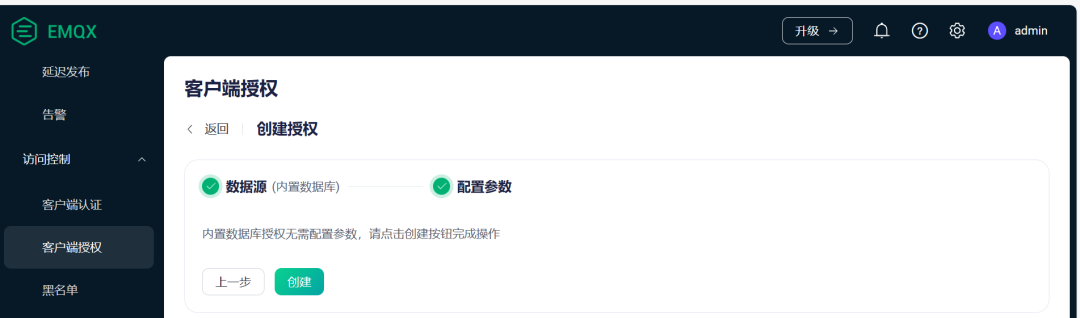

【3】完成创建

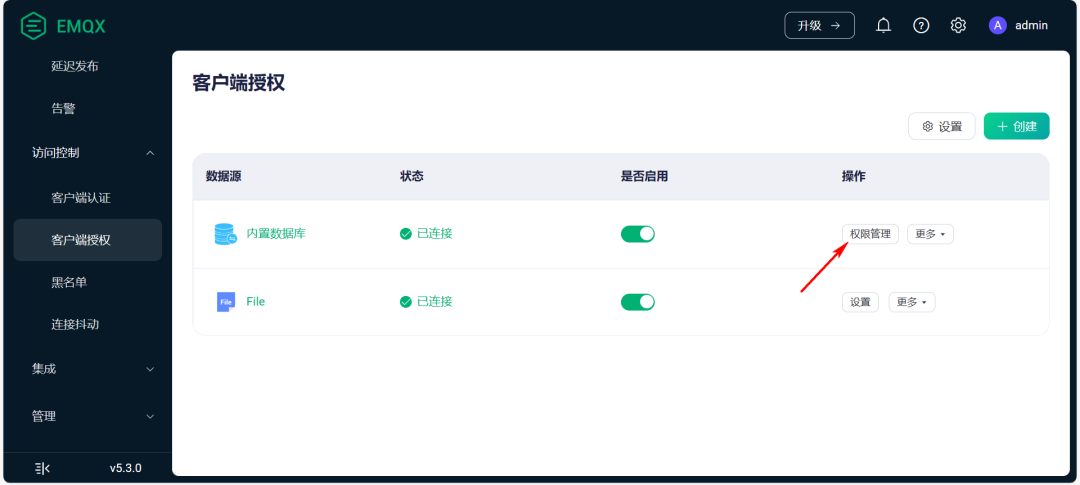

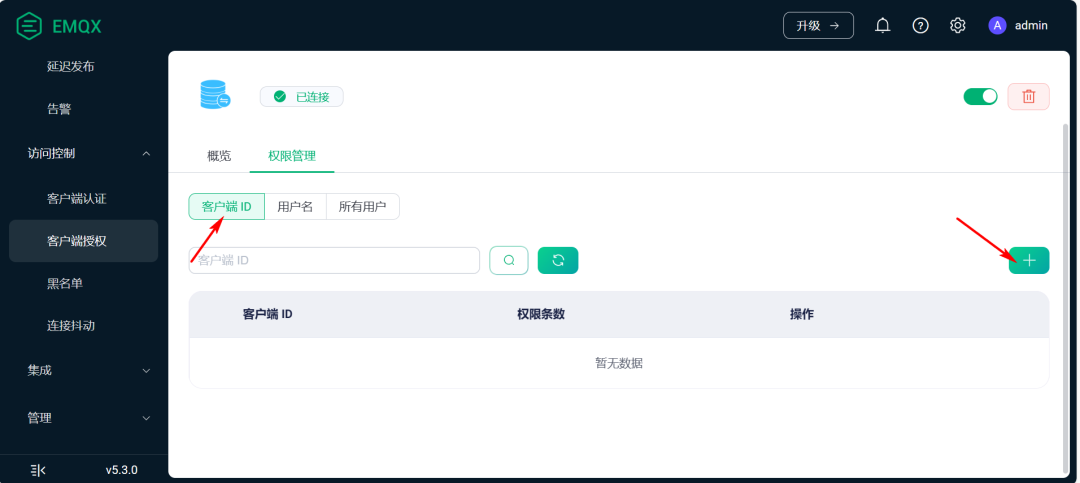

【4】点击权限管理


【5】选择客户端ID，点击添加

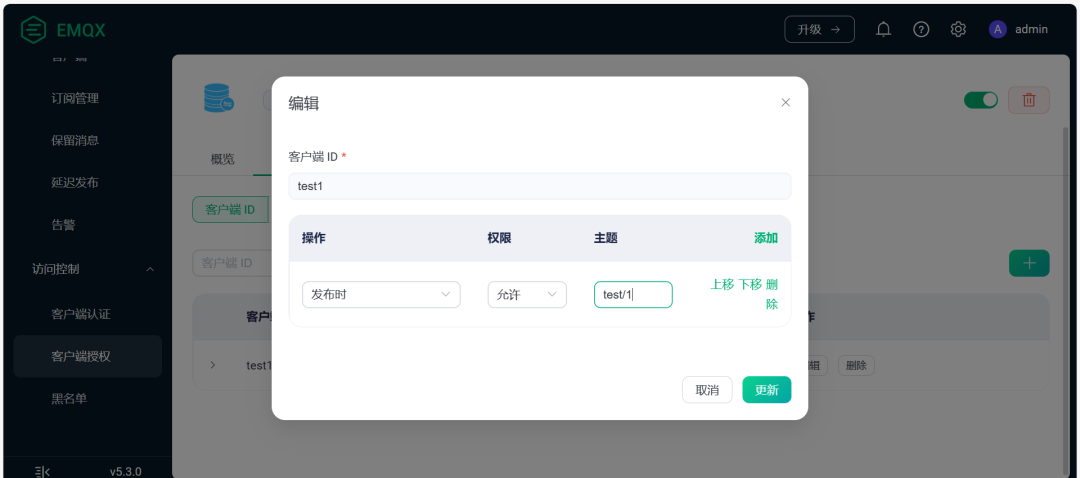

【6】配置权限


4.7 数据转发(集成)

在集成选项里，可以对设备数据处理。比如：转发到自己的HTTP服务器，转发到自己其他的MQTT服务器，创建规则，某些事件触发某些动作等等。

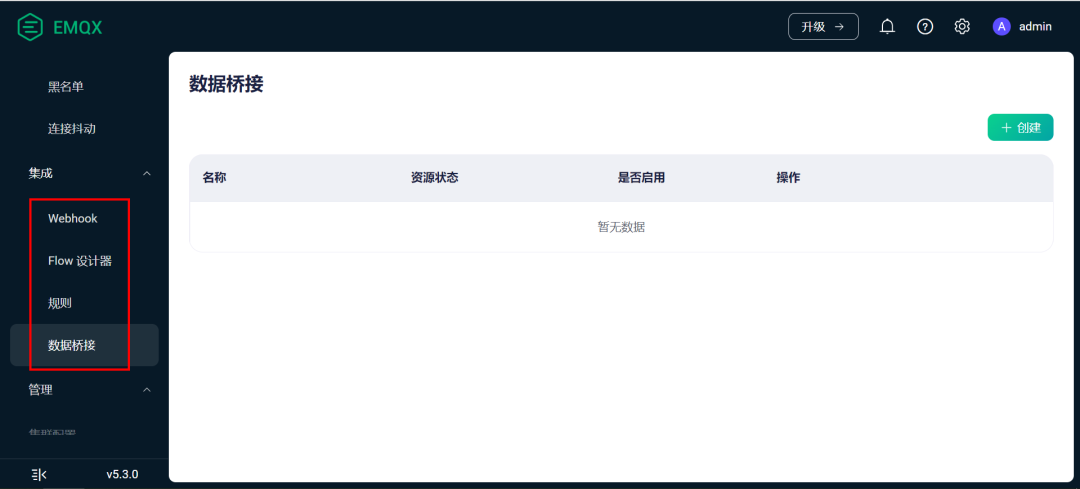

选择数据桥接。

可以把数据发送端自己的HTTP服务器，或者发送到其他的MQTT服务器。

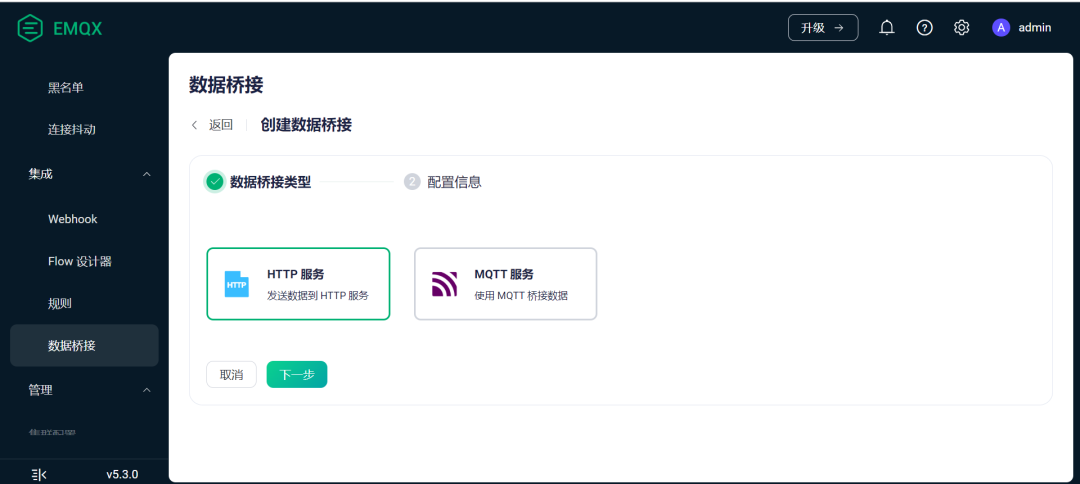

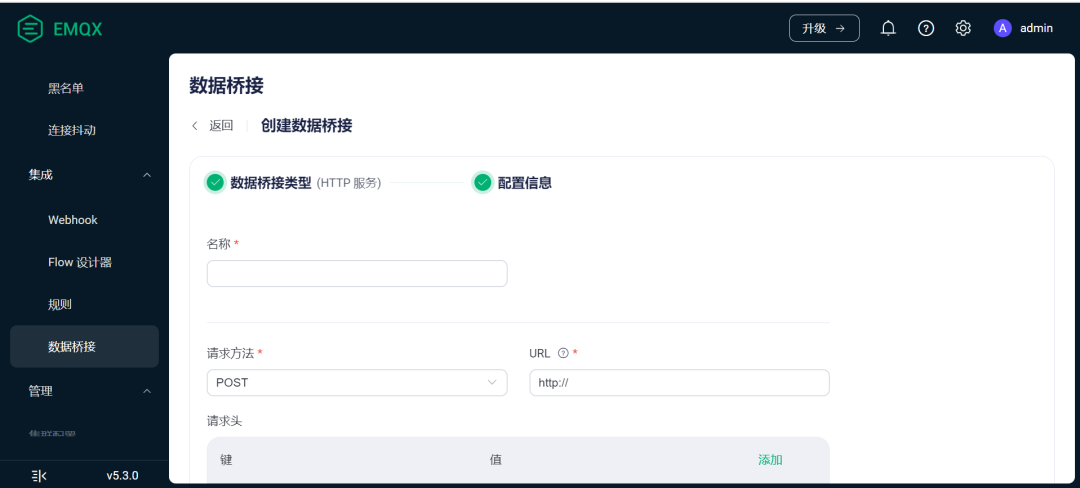

选择HTTP服务 （如果自己有HTTP服务器，可以将数据转发给自己的HTTP服务器）。


五、MQTT客户端消息互发测试

本教程用到的全部软件工具下载链接（网盘）：https://pan.quark.cn/s/c7c7aa4d8ee2

5.1 添加2个设备

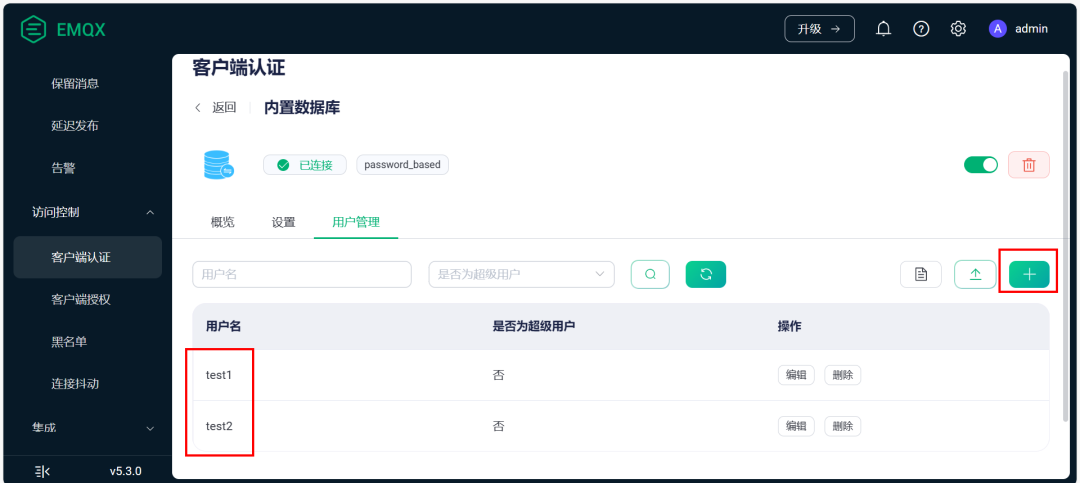

为了方便测试设备间互相订阅主题，数据收发，在客户端认证页面至少添加2个设备。我这里分别添加了test1和test2。


5.2 设备间测试

下面软件的下载地址：

【1】软件的下载地址(可执行文件，0积分免费下载)：https://download.csdn.net/download/xiaolong1126626497/18784012

【2】如果想要学习软件如何开发，获取源码，看这里：https://blog.csdn.net/xiaolong1126626497/article/details/129258844

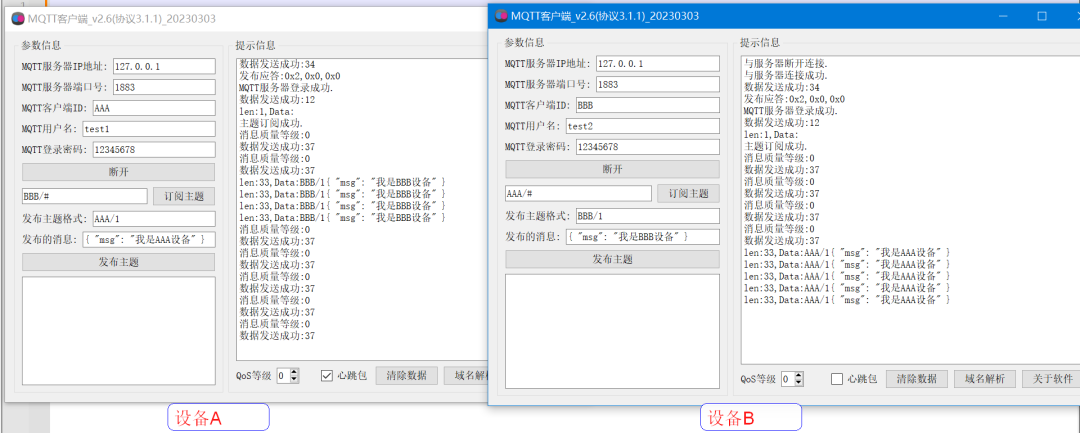

设备A订阅设备B的主题，设备B订阅设备A的主题，实现数据互发。


设备A的MQTT信息：



cpp

MQTT服务器地址：127.0.0.1
MQTT服务器端口号：1883
MQTT客户端ID：AAA
MQTT用户名：test1
MQTT登录密码：12345678

订阅主题：BBB/#
发布主题：AAA/1
发布的消息：{ "msg": "我是AAA设备" }

设备B的MQTT信息：



cpp

MQTT服务器地址：127.0.0.1
MQTT服务器端口号：1883
MQTT客户端ID：BBB
MQTT用户名：test2
MQTT登录密码：12345678

订阅主题：AAA/#
发布主题：BBB/1
发布的消息：{ "msg": "我是BBB设备" }

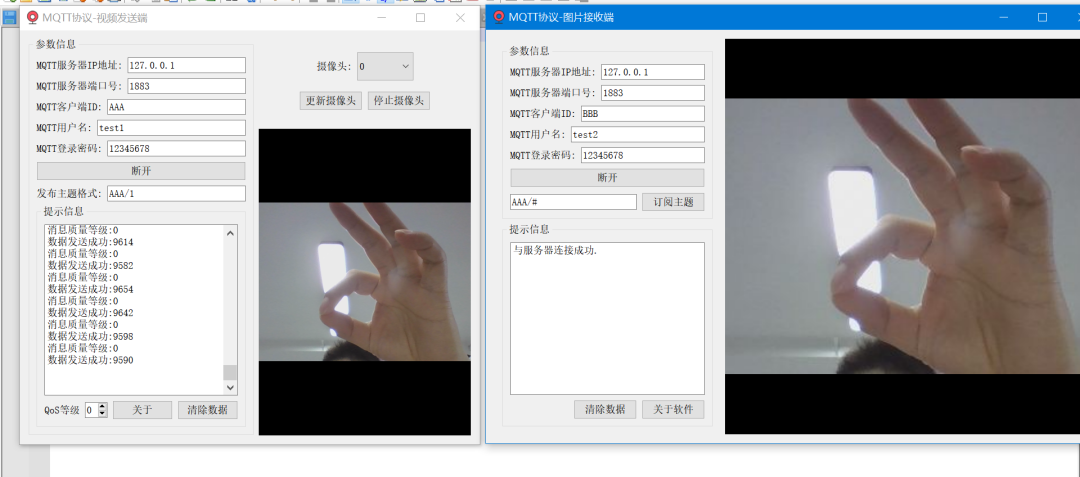

5.3 MQTT实时图传测试

下面演示，利用MQTT协议进行图像传输。

【1】软件的下载地址(可执行文件，0积分免费下载)：https://download.csdn.net/download/xiaolong1126626497/88512661

【2】如果想要学习软件如何开发，获取源码，看这里：https://download.csdn.net/download/xiaolong1126626497/87614468

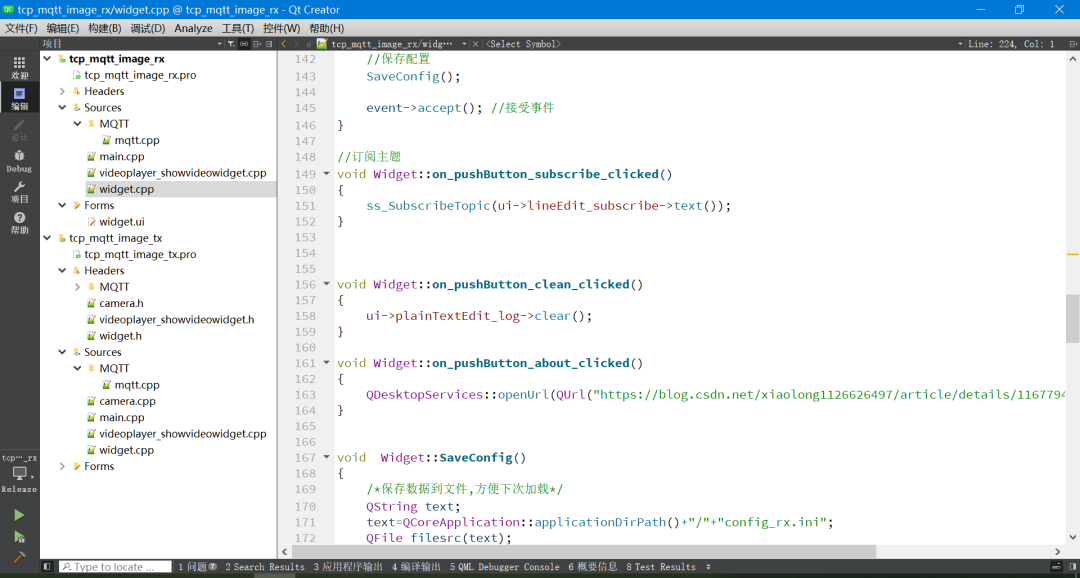

这是Qt的工程，利用Qt开发的图传软件，分别为发送端和接收端。


运行效果： 进行图传效果是非常的好。 报文最大一次可以发送 256MB


到此，本篇文章内容结束。
